达芬奇设计复古弹射器三维复原模型

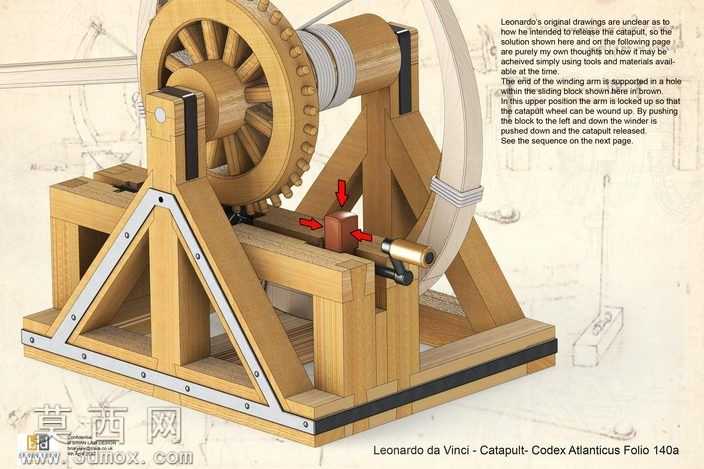

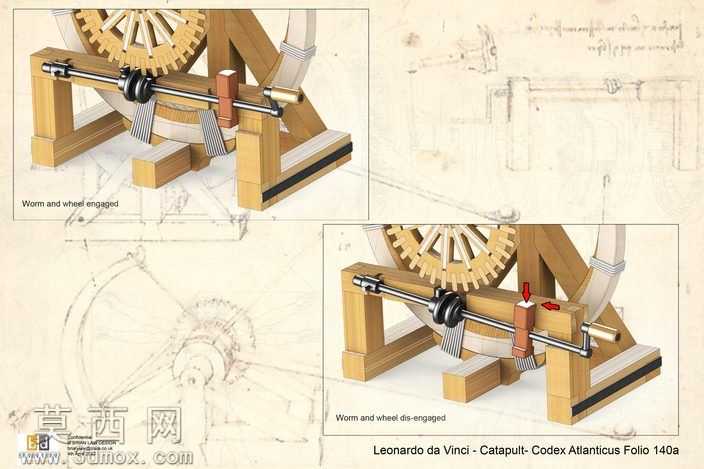

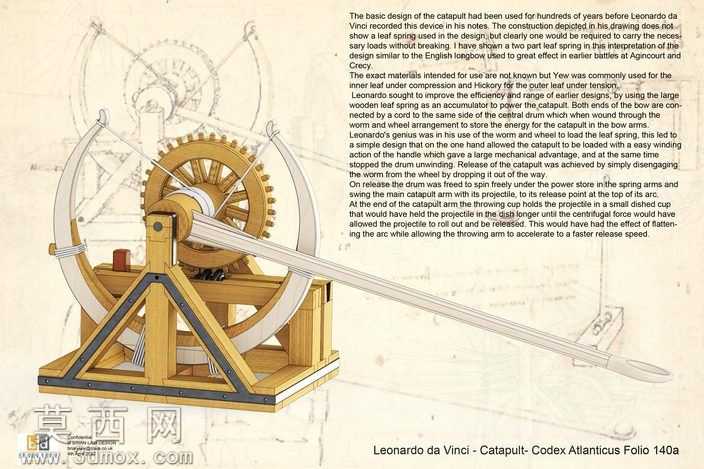

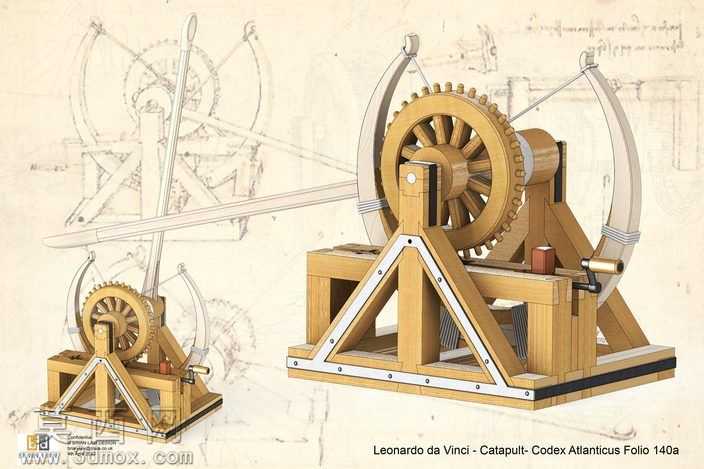

本模型是对达芬奇手稿中记载的经典弹射器装置进行的三维数字化复原，完整还原了这款中世纪投射武器的精巧机械结构。建模过程中严格参照达芬奇大西洋古抄本中的手稿线稿，对每一处机械细节进行精准复刻，整体采用木质主体搭配金属加固件的材质设定，在三维软件中分别为不同构件赋予对应材质：木质机架采用带自然木纹纹理的哑光木材质，还原中世纪硬木构件的厚重质感；传动齿轮、金属包边、紧固构件采用做旧金属材质，模拟古旧铁器的磨损痕迹与氧化质感；投射臂、弓弦等弹性构件则分别赋予硬木与编织筋索的材质表现，通过材质区分清晰呈现不同部件的功能属性。结构设计上完整复现了原作的核心巧思：底部采用三角形稳定木质机架，搭配金属包角强化结构强度，机架上方设置大直径传动齿轮组，通过蜗杆与齿轮的啮合实现储能机构的加载，齿轮两侧对称布置弧形板簧结构，替代传统长弓的储能形式，转动加载手柄即可通过蜗杆带动齿轮旋转，逐步压缩两侧板簧储存弹性势能，同时棘轮止退结构会自动锁止齿轮，避免储能过程中出现回弹。投射臂与齿轮转轴联动，末端设置弹托结构用于放置投射物，释放机构采用简单的脱啮设计，触发后蜗杆与齿轮脱离啮合，板簧储存的弹性势能瞬间释放，带动投射臂沿弧形轨迹快速摆动，在行程末端将弹托内的投射物高速抛出。建模过程中对所有运动构件的配合间隙进行了合理设置，确保齿轮啮合、蜗杆传动、臂体摆动的运动逻辑符合机械原理，既还原了达芬奇设计中利用简单机构实现大机械优势的天才构思，也通过三维建模的形式让这份数百年前的机械设计以可视化的形式完整呈现，清晰展现了早期储能类投射武器的机械运作逻辑与结构设计智慧。
