四柱导向式工装夹紧定位固定装置

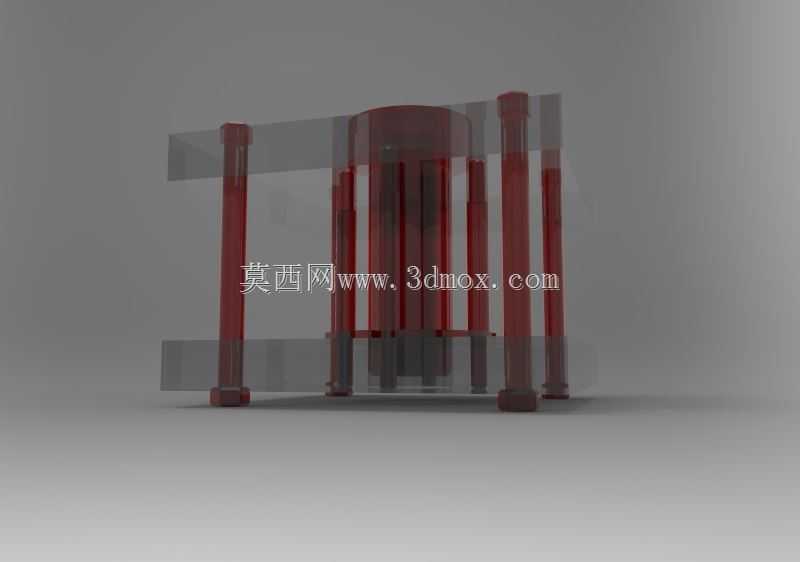

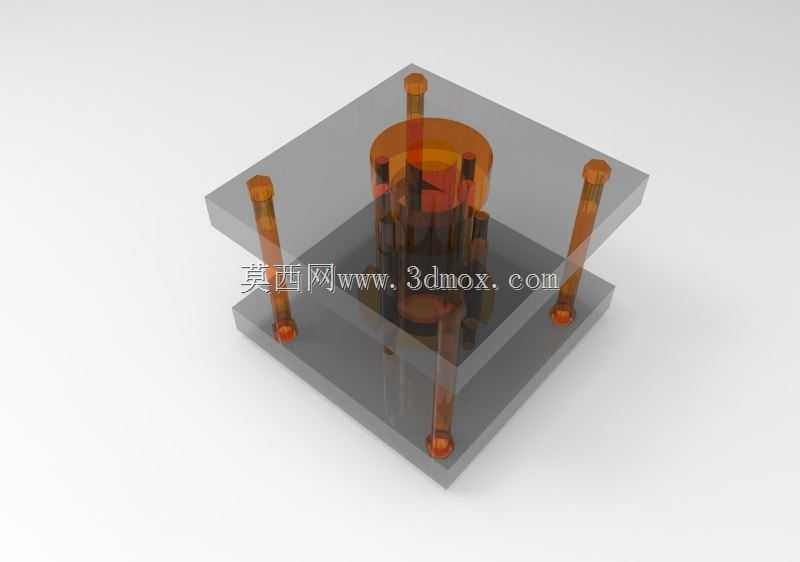

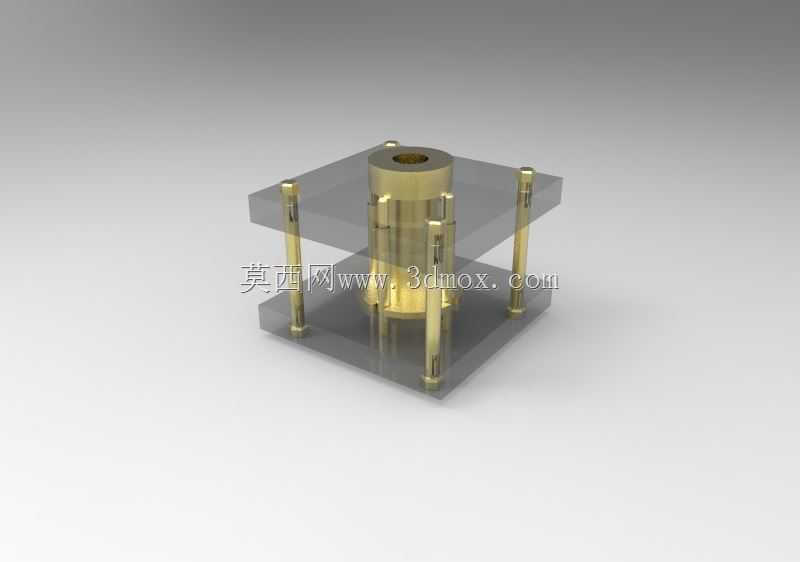

在精密零部件加工、小型组件压装以及检测工位的定位场景中，这类四柱导向结构的固定装置是产线工位上的常用工装，区别于普通的平口钳或者简易压板，它的导向精度更高，承载的轴向受力更均匀，不会出现单侧偏载导致的工件移位问题。从结构上看，上下两块平行的安装板通过四根对称布置的导向柱实现滑动导向，中间的核心定位套是整个装置的工作核心，工件可以直接套入定位套的内孔完成径向定位，配合上下板的合模动作就能实现轴向的夹紧固定，不需要额外找正，能大幅缩短工位的装夹辅助时间。设计这类装置的时候，首先要考虑的是导向柱的平行度公差，四根导向柱的安装孔需要在同一装夹工序中完成镗削加工，避免装配后出现滑动卡滞的问题，导向柱和安装板之间通常会加装滑动衬套，降低反复开合带来的磨损，延长工装的使用寿命。中间的定位套可以根据加工工件的规格进行快换，不需要更换整个工装本体，只需要更换对应内径的定位套就能适配不同规格的轴类、套类零件装夹需求，适配性更强。安装边界方面，这类装置的底部安装板会预留四个对称的沉头安装孔，可以直接固定在机床工作台或者流水线的工位台面上，不需要额外设计转接板，整体的外形轮廓方正，不会和周边的加工刀具、检测探头产生运动干涉，上下板的开合行程可以通过导向柱上的限位套进行调整，针对不同高度的工件都能调整到合适的夹紧行程，避免过度夹紧导致的工件变形。在实际使用场景中，这类固定装置常被用在小型轴承压装、电子元器件引脚铆接、精密零件的尺寸检测工位，相比复杂的气动液压夹具，它的结构更简单，维护成本更低，不需要外接气源或者液压动力源，手动操作就能完成装夹动作，适合小批量多品种的柔性生产场景。导向柱的材质通常选用耐磨的轴承钢，表面做淬火处理提升硬度，上下安装板可以选用45号钢做调质处理，保证足够的结构刚性，在承受压装力的时候不会出现板件变形，保证装夹精度的稳定性。定位套的内孔会根据工件的定位基准做对应的公差配合，通常选用间隙配合的公差等级，方便工件快速取放，同时又能保证定位精度满足加工或者检测的要求，整个装置的受力路径沿着中间定位套的轴向传递到四根导向柱上，受力分布均匀，长期使用也不会出现导向精度下降的问题。
