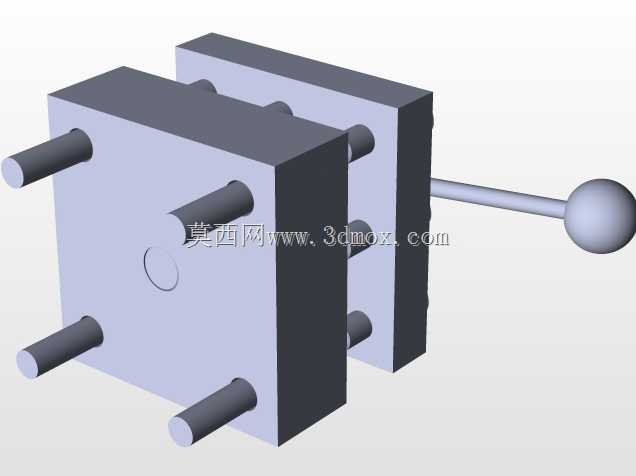

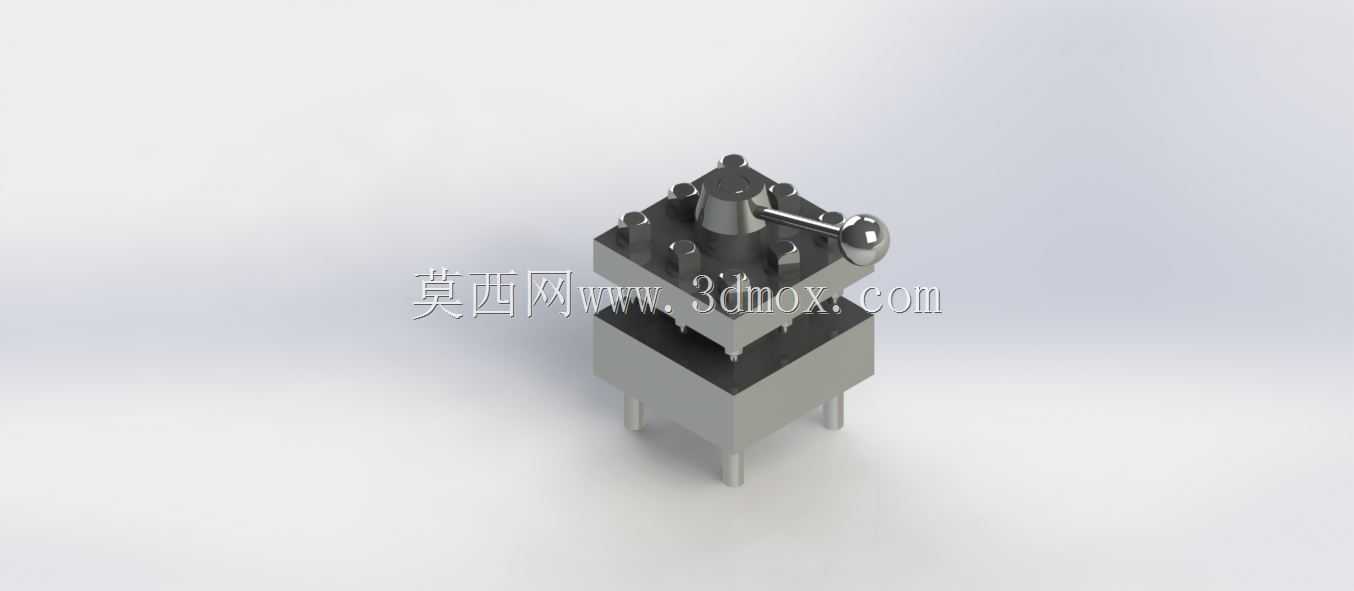

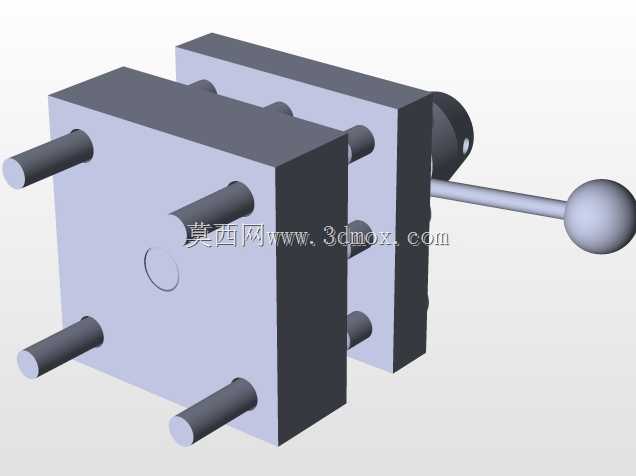

在普通卧式车床及经济型数控车床的切削加工场景中,方形刀架是承担刀具装夹、工位切换功能的核心功能部件,直接决定车床可搭载的刀具数量、换刀效率以及切削加工过程的稳定性。这款方形刀架采用立式四方布局结构,主体分为上下叠装的两层基座结构,下层为固定安装座,上层为可回转的刀台本体,顶部设置带操作手柄的锁紧与转位机构,侧面预留四个均匀分布的刀具装夹位,可同时装夹外圆车刀、端面车刀、切断刀、内孔车刀四种不同加工用途的切削刀具,无需频繁拆装刀具即可完成轴类、盘类零件的多工序连续加工,大幅减少单件加工过程中的换刀辅助时间。从实际安装适配角度看,该刀架的下层安装座设置有向下伸出的定位销柱,可直接与车床中拖板上的安装定位孔配合,安装面经过精磨处理,

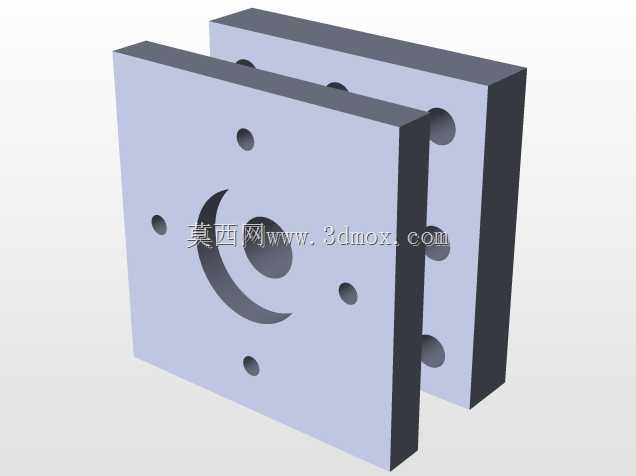

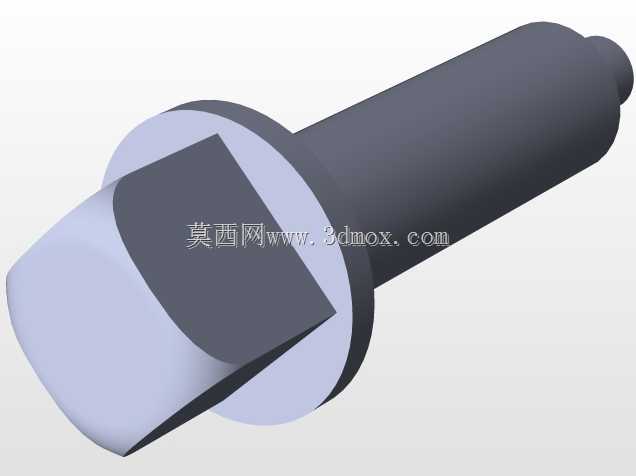

平面度控制在0.02mm以内,安装时通过螺栓压紧即可保证刀架与车床导轨的平行度要求,无需额外做刮研适配,适配多数中小型卧式车床的中拖板安装尺寸边界,安装后不会超出拖板的横向行程范围,也不会与尾座、卡盘等部件产生运动干涉。在功能设计逻辑上,这款刀架采用端面齿盘定位结构,转位时扳动顶部的球形操作手柄,先松开上层刀台的锁紧机构,带动刀台抬升脱离定位齿盘的啮合,即可转动刀台切换至目标刀具工位,到位后反向扳动手柄,刀台落下重新与齿盘啮合锁紧,定位精度可控制在0.01mm以内,重复定位精度稳定,能够承受粗加工时的大切削力冲击,不会出现工位偏移、打刀的问题。刀台的四个装夹面均设置有刀具压紧螺栓槽,可适配截面尺寸为20×20mm、
25×25mm的标准焊接车刀与机夹车刀,装夹时通过调整螺栓的压紧深度,可灵活调整刀具的伸出长度,适配不同加工深度的切削需求,刀具装夹后压紧力均匀,即使进行大进给量的端面切削、外圆粗车,也不会出现刀具窜动的情况。从结构细节设计来看,顶部的操作手柄采用球形端头,操作时握持手感舒适,扳动行程经过优化,单次转位操作的动作幅度小,操作人员站在车床操作位即可轻松完成换刀动作,无需探身或额外施力。刀架的内部转位机构采用润滑脂润滑,日常维护时仅需定期在注油孔补充润滑脂即可,无需频繁拆解保养,适合车间批量加工的长时间连续使用场景。在实际加工应用中,这类方形刀架多用于中小型车床的常规金属切削作业,无论是普通车床的手动操作加工,

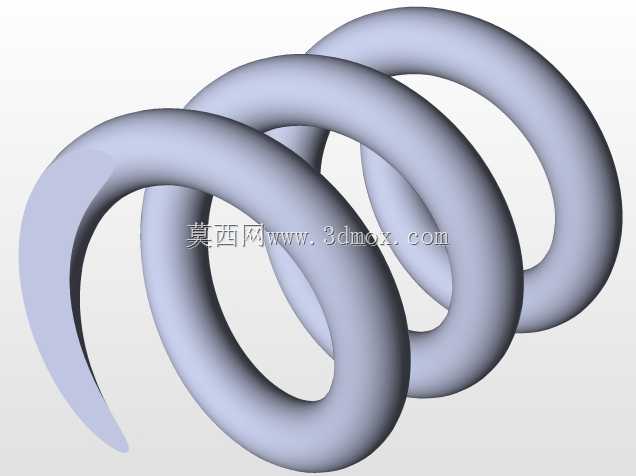

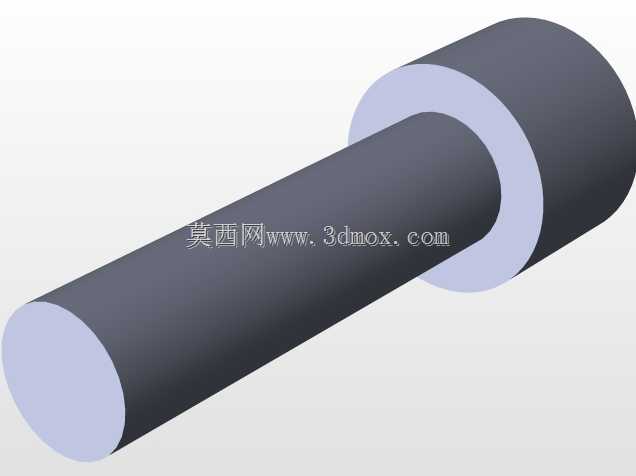

还是经过简易数控改造的车床的自动换刀适配,都能稳定发挥作用,相比电动转塔刀架,其结构简单、故障率低、维护成本低,在单件小批量加工、维修车间零件加工、教学实训车床配置等场景下的实用性更强。设计这款刀架的三维结构时,重点考虑了实际装配的工艺性,所有零部件的配合公差都按照机床附件的通用精度标准设定,定位销与安装孔的配合采用H7/h6的间隙配合,既保证安装时的定位精度,又不会出现装配卡滞的问题;齿盘的啮合齿形采用渐开线齿形,啮合接触面积不低于齿面总面积的70%,保证锁紧后的整体刚性,可承受最大切削扭矩达到150N·m,满足45号钢件的粗车加工需求。刀架的整体外形为方正结构,没有多余的外凸部件,加工过程中切屑不易在刀架表面堆积,日常清理时仅需用毛刷即可扫走表面积屑,不会因为切屑卡滞影响转位操作。
