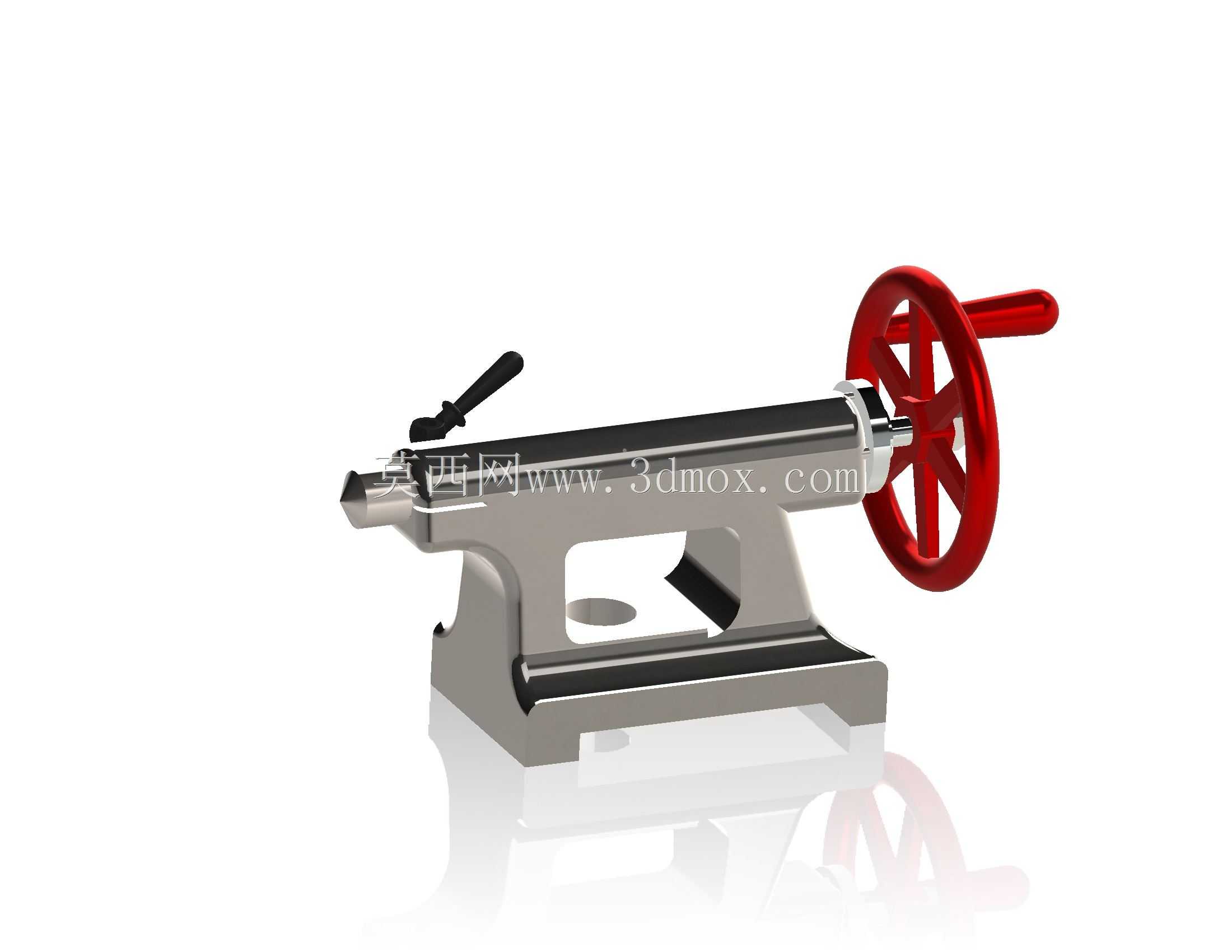

车床尾座机械结构三维设计模型

　　在普通卧式车床的加工场景中，尾座是承担长轴类工件顶紧、辅助支撑以及孔加工刀具装夹定位的核心功能部件，其结构刚性、进给精度与操作便捷性直接影响长轴类零件的加工同轴度、切削稳定性，在轴类零件车削、尾端钻孔、铰孔、攻丝等工序中都承担着不可替代的作用。日常车间加工场景里，当工件长度超过主轴卡盘单独装夹的悬伸安全比例时，就需要依靠尾座的顶尖对工件另一端进行中心定位，抵消切削过程中工件受径向切削力产生的挠曲变形，避免长轴加工出现振纹、锥度误差甚至工件飞出的安全隐患。

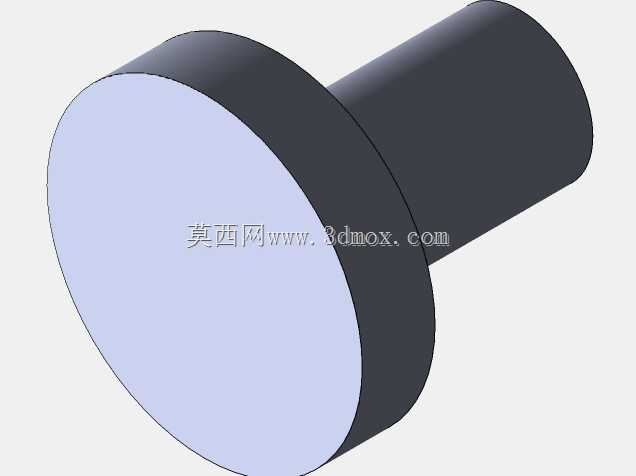

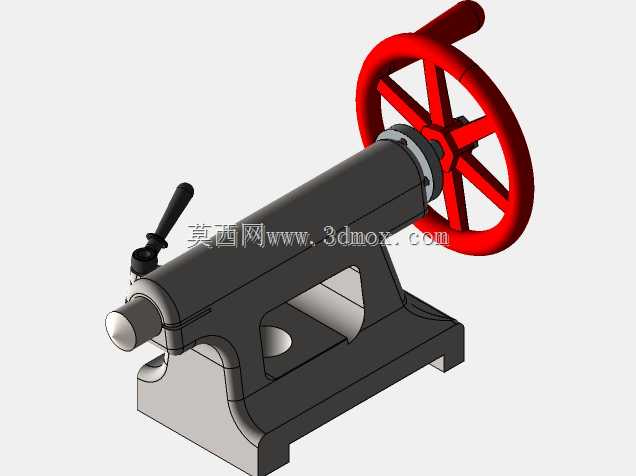

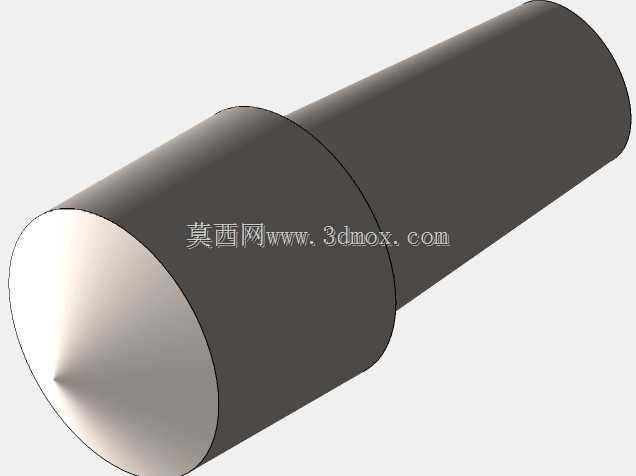

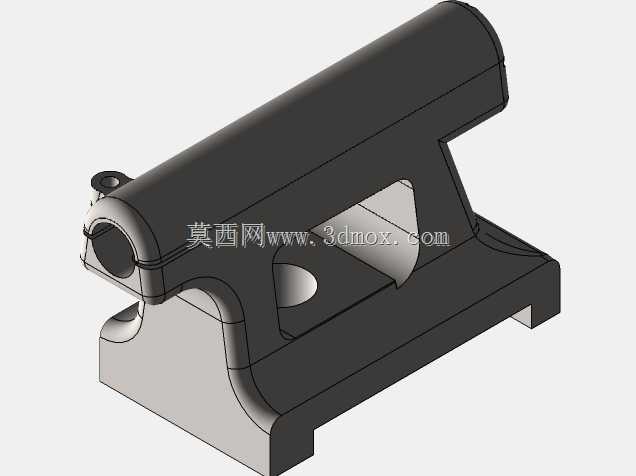

　　这套尾座结构的设计首先围绕刚性支撑需求展开，底座采用宽导轨面的灰铸铁铸造结构，底部与车床床身导轨配合的接触面做了刮研适配设计，配合侧面的锁紧机构，可在尾座移动到指定轴向位置后实现整体刚性锁止，避免重切削工况下尾座出现轴向窜动或横向偏移。底座上方的尾座体部分集成了主轴套筒的安装腔，套筒采用高耐磨铸铁材质，内孔设计为莫氏锥孔结构，可适配标准莫氏顶尖、钻夹头、铰刀等常用工装，套筒外圆经过精磨处理，与尾座体的内孔配合间隙控制在0.01-0.02mm区间，既保证套筒轴向进给的顺畅度，又能控制径向跳动量在加工允许范围内。

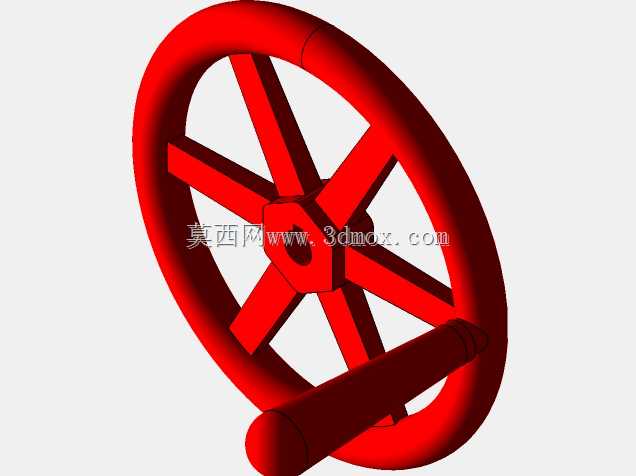

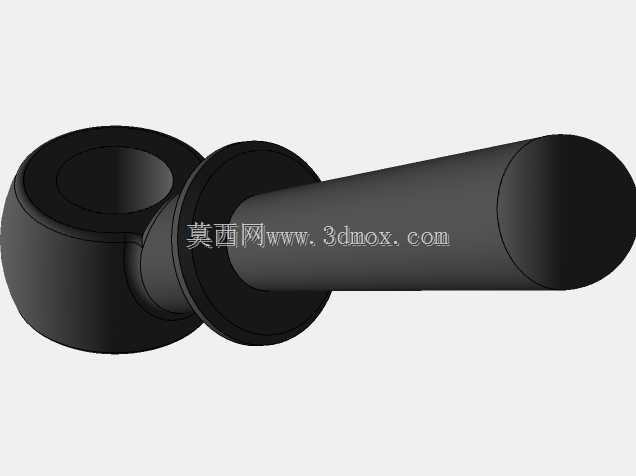

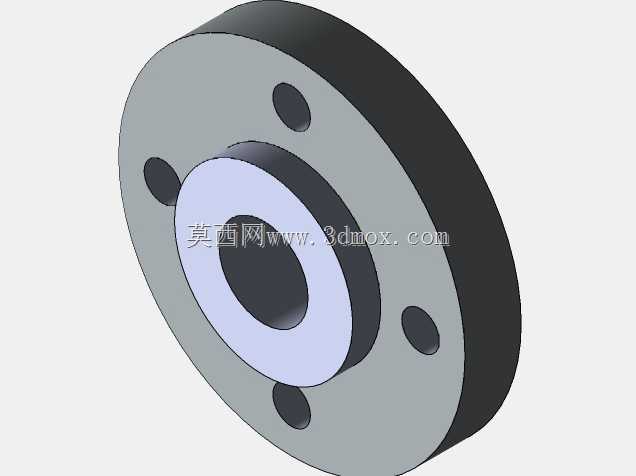

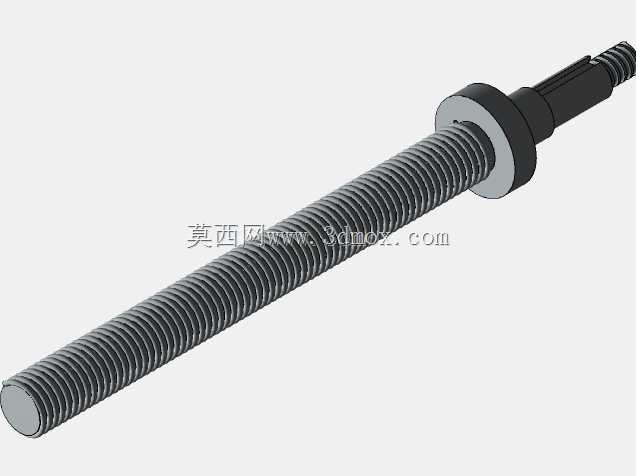

　　操作端的手轮结构采用大直径轮辐设计，搭配可拆卸的横向摇把，操作人员可通过转动手轮带动内部的丝杠螺母副实现套筒的轴向进给，手轮端设置了刻度环，可实现进给量的精准读数控制，满足钻孔、铰孔工序的深度控制需求。套筒侧面设置了锁紧手柄，当套筒进给到位、顶尖顶紧工件或者刀具调整到指定位置后，扳动锁紧手柄即可通过内部的夹紧块将套筒抱死，避免加工过程中套筒受轴向力出现回缩移位。尾座整体的安装边界完全适配普通卧式车床的床身导轨宽度，底座的压板结构可根据不同型号车床的导轨厚度做适配调整，轴向移动时可通过床身的齿条配合实现快速移位，也可手动推动完成位置粗调，锁紧后即可承受最大数吨级的轴向顶紧力，满足大直径长轴类工件的装夹需求。

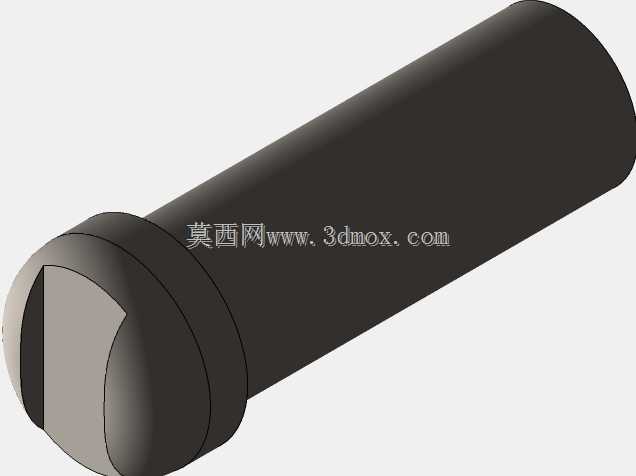

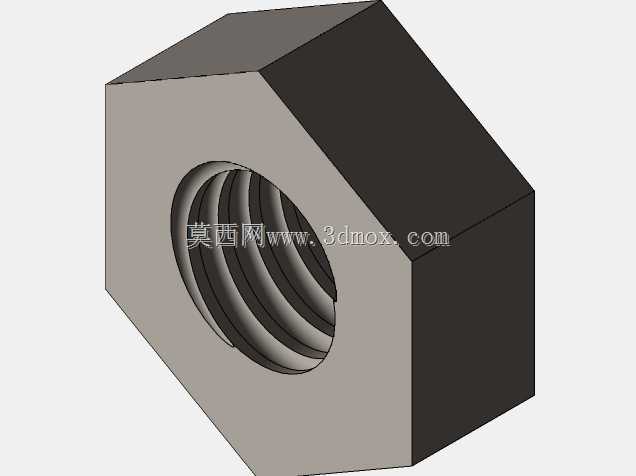

　　设计过程中重点考虑了车间日常使用的维护便利性，丝杠螺母副采用可拆换的铜螺母结构，长期使用出现磨损间隙后可单独更换铜螺母恢复进给精度，无需更换整个尾座体；套筒的润滑系统设计了直通式注油孔，可定期加注润滑脂降低套筒与尾座体、丝杠与螺母之间的磨损，延长部件使用寿命。尾座体与底座之间还设计了横向微调结构，在加工锥度工件时，可通过调整尾座的横向偏移量，实现小锥度长轴类零件的车削加工，拓展了车床的加工适用范围。

　　从实际加工的工况适配来看，这套尾座结构既满足普通粗加工时的大顶紧力、高刚性需求，也能满足精加工时的进给精度、低跳动要求，手轮操作力经过杠杆比优化，单人即可轻松完成顶尖顶紧操作，锁紧机构的操作手柄位置设置在操作人员易触及的侧方位置，无需探身即可完成锁紧与松开操作，符合车间一线的操作人机工程要求。各运动部件的行程设计覆盖了常规轴类零件的顶紧行程需求，套筒最大伸出量可满足不同长度工件的装夹调整，缩回后可完全藏入尾座体内部，避免加工大直径盘类零件时出现干涉问题。
