Delta并联架构铣削加工主轴设备结构

　　在小尺寸精密零件的铣削加工场景里，传统立式铣床的悬臂结构往往在高速进给时存在刚性余量不足的问题，尤其是针对300mm见方以内的小型工件，大行程机床的结构冗余反而会带来不必要的精度损失，这类并联架构的铣削设备正是瞄准这一细分加工需求设计的。整套设备采用Delta并联机器人的运动架构作为主体承载，将铣削主轴直接集成在动平台端，区别于传统串联机床的多关节悬臂传动，三条并联布置的支链共同承担切削过程中的载荷，每个支链的受力都能均匀分散到顶部的框架安装基准上，在同等自重条件下能获得更高的结构刚性，切削过程中的振动幅值能得到有效控制，更适合小进给量的精密铣削工序。

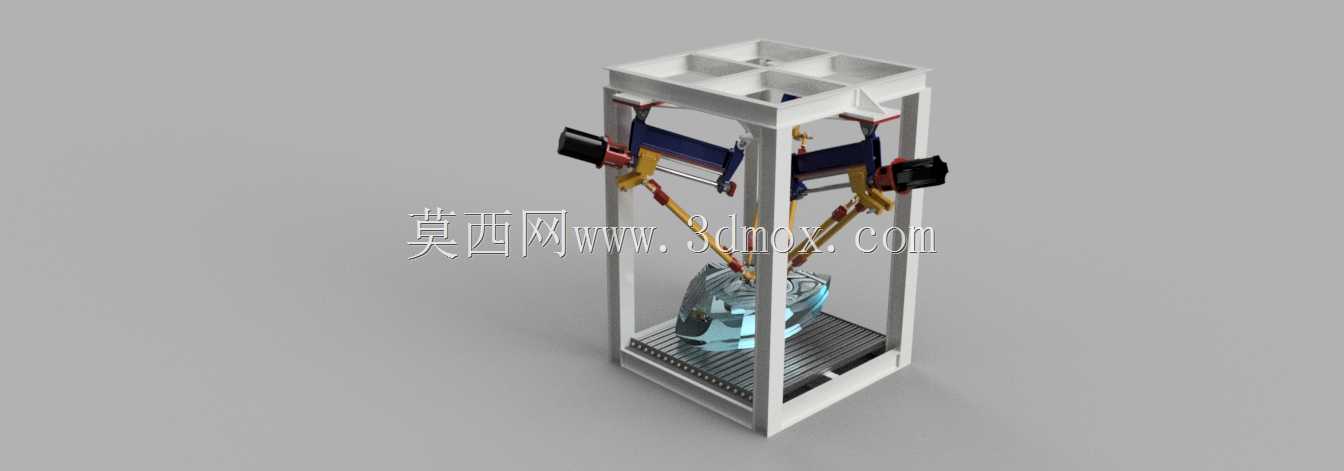

　　从实际加工用途来看，这套设备可以覆盖小型有色金属零件、工程塑料样件的铣削成型，包括小尺寸模具型腔的精加工、非标零件的快速打样工序，有效加工范围控制在300mm×300mm×200mm的空间区间内，这个尺寸边界刚好匹配多数小型精密零件的加工尺寸需求，不会因为行程冗余造成设备占地面积的浪费。顶部的框架采用方管焊接的箱型结构，四个立柱与顶部横梁形成封闭的受力框架，所有驱动支链的上端铰接点都固定在顶部框架的安装面上，安装基准面的平面度需要在装配时做精调处理，保证三个铰接点的位置度误差控制在允许范围内，避免运动学解算出现过大的初始误差。

　　每条运动支链都搭配了独立的驱动组件与传动连杆，连杆与铰接点的设计充分考虑了运动过程中的干涉问题，在全行程范围内，三条支链的杆件、驱动部件都不会与工件、工作台发生碰撞，底部的工作台采用格栅式结构，既可以减轻整体自重，也方便切削碎屑的下落收集，工作台的安装面预留了通用的工装装夹孔位，可以适配平口钳、小型专用夹具的安装，不需要额外做转接板设计。设计过程中，运动学参数的匹配是核心环节，支链的长度、铰接点的分布位置都经过反复的运动仿真验证，保证在整个有效加工行程内，机构的奇异位形都被排除在工作区间之外，动平台的姿态调整范围能满足常规铣削加工的角度需求，主轴的跳动参数也能匹配铣削刀具的装夹要求。

　　从安装边界来看，整套设备的外轮廓尺寸紧凑，不需要专门的大型设备基础，普通车间的硬化地面就可以满足安装要求，设备的维护点都布置在框架外侧，日常检查驱动部件、铰接点润滑状态时不需要拆解主体框架，能降低后期的运维成本。和传统同行程的立式铣床相比，这种并联结构的运动部件质量更轻，驱动电机的负载更小，高速往复进给时的动态响应速度更快，在做小曲率曲面的连续铣削加工时，能获得更平滑的走刀轨迹，减少加工表面的接刀痕迹。针对小型加工场景的需求，这套结构没有冗余的功能部件，所有设计都围绕小空间内的高刚性铣削加工展开，从支链的铰接结构到主轴的安装方式，都经过了受力仿真验证，确保在最大切削深度工况下，结构变形量控制在精密加工允许的公差范围内。
