两级减速传动齿轮箱结构设计

　　在常规工业传动场景里，这类两级齿轮减速结构的应用覆盖范围极广，从轻载的输送线驱动、小型物料搬运设备的动力传输，到中小型机床的进给机构、农用辅助设备的动力匹配，都能见到同原理减速结构的身影。它的核心作用是匹配原动机与工作端的转速扭矩差，把原动机输出的高转速低扭矩动力，通过两级齿轮啮合的传动比分配，转换为工作端需要的低转速大扭矩输出，图中这款结构可实现输入1440转每分的动力，最终输出40转每分的转速，传动比分配贴合常规中小负载工况的需求。

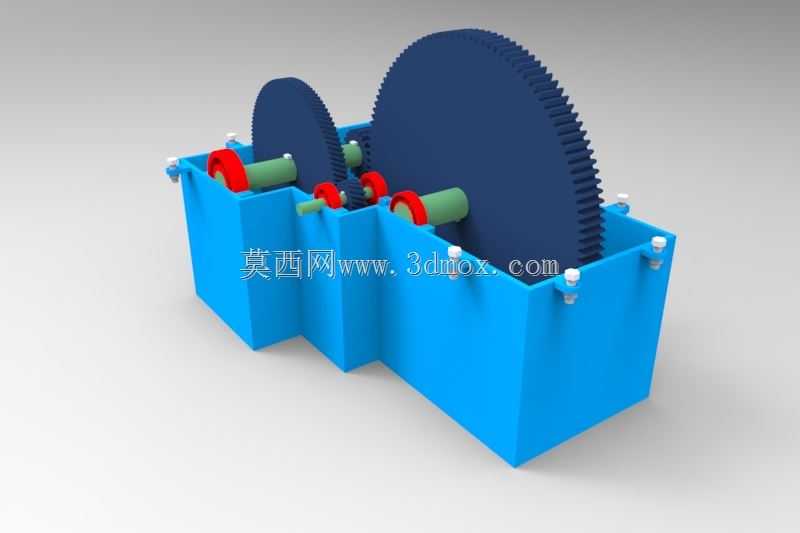

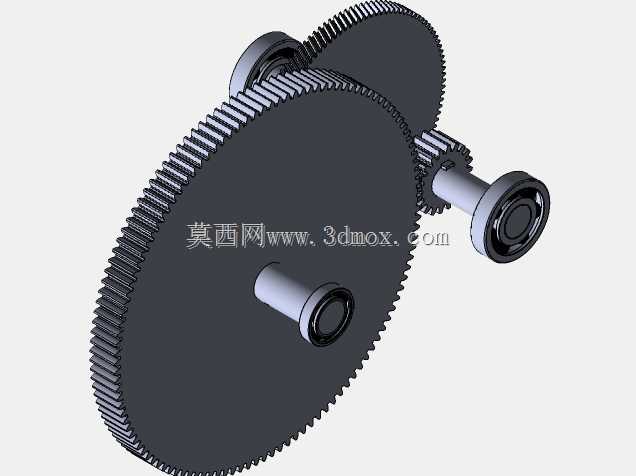

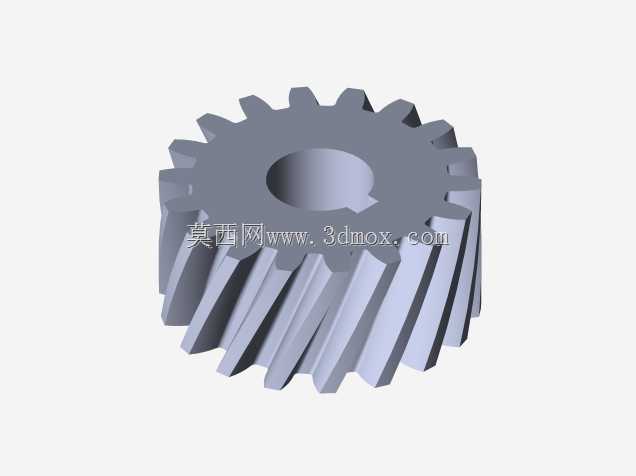

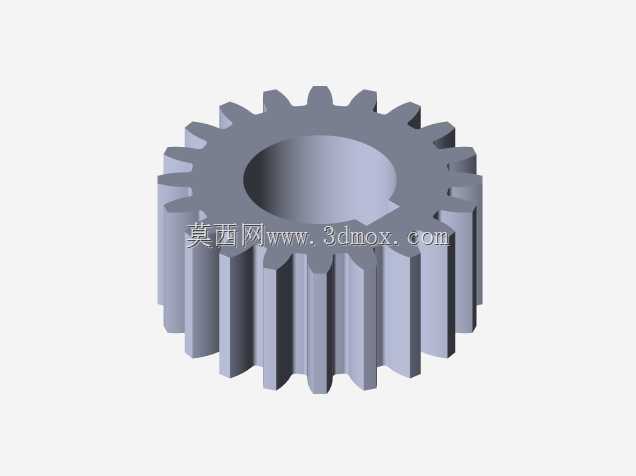

　　从结构设计逻辑来看，这款齿轮箱采用剖分式箱体结构，箱体为三段式拼接的蓝色壳体，上下箱体通过沿结合面布置的螺栓实现紧固，这种设计既方便装配阶段的齿轮、轴系组件吊装就位，也能给后期运维阶段的齿轮啮合检查、轴承更换、润滑油质检测留出足够操作空间。箱体内的轴系平行布置，两根传动轴上分别固定不同齿数的啮合齿轮，高速级采用小模数齿轮适配高转速下的平稳传动需求，降低高速运转时的齿轮啮合冲击与噪音，低速级采用大模数大直径齿轮承载输出端的大扭矩，避免大负载下的轮齿变形、断齿风险。每根轴的伸出端都配置了端盖与密封结构，既可以防止箱体内的润滑油泄漏，也能阻挡外部的粉尘、切削碎屑、水汽进入箱体内部破坏齿轮啮合面与轴承润滑环境，轴上的红色部件为轴套与密封压装结构，用来限定轴系的轴向窜动量，保证齿轮啮合的齿宽方向接触面积符合设计要求，避免偏载导致的轮齿局部磨损加剧。

　　从安装边界与外形尺寸的适配性来看，这款齿轮箱的输入轴与输出轴平行布置，轴伸端的中心高、轴径尺寸都匹配常规Y系列中小型电机的安装尺寸，不需要额外定制过渡连接法兰就能直接和标准电机对接，箱体底部预留的安装脚为平整加工面，可直接通过螺栓固定在设备的安装基座上，不需要额外加工复杂的定位结构。箱体顶部预留了透气塞安装位，用来平衡齿轮箱长时间运转后内部因油温升高产生的压力差，避免内部压力过高冲坏轴封导致漏油，箱体下部设置有油位观察与放油结构，方便日常运维时观察润滑油液位、更换老化的润滑油。

　　在实际选型应用中，这类两级齿轮减速结构的传动效率高于蜗轮蜗杆减速结构，在连续运转的工况下发热更小，能耗损失更低，适合长时间连续运行的生产线类设备。设计阶段对齿轮的变位系数、齿面硬度都做了匹配性调整，高速级小齿轮采用略高的硬度，抵消小齿轮啮合次数更多带来的磨损量差，保证大小齿轮的使用寿命趋近一致。轴系的轴承选型兼顾径向承载与少量轴向承载能力，适配齿轮啮合时产生的径向分力与少量轴向力，不需要额外配置止推轴承就能满足运转稳定性要求。箱体的壁厚设计既满足刚度要求，避免受力后箱体变形导致轴系平行度超差，也控制了整体重量，方便设备安装阶段的搬运与就位。箱体内的润滑油采用油浴润滑方式，低速级大齿轮的下部浸入润滑油中，运转时带起的润滑油可以飞溅到高速级齿轮啮合点与各个轴承位置，不需要额外配置强制润滑系统，简化了整体结构，降低了制造成本与后期维护难度，适配多数常规工业场景的使用需求，不需要复杂的辅助系统就能稳定运行。
