双联齿轮组减速传动机构仿真结构

　　这套齿轮减速传动结构，核心采用双联齿轮啮合布局，主要面向小功率传动场景下的转速匹配与扭矩放大需求，常见于小型自动化输送线、教学演示实验台、精密进给机构这类对传动平稳性有一定要求、安装空间紧凑的工况中。从实际应用层面看，这类定轴轮系减速结构没有行星轮系的复杂装配要求，维护门槛低，传动比计算直观，很适合入门级机械结构教学，或是小负载设备的动力传递环节，能直接把输入端的高转速低扭矩输出，转换为输出端的低转速高扭矩，匹配执行端的动作需求。

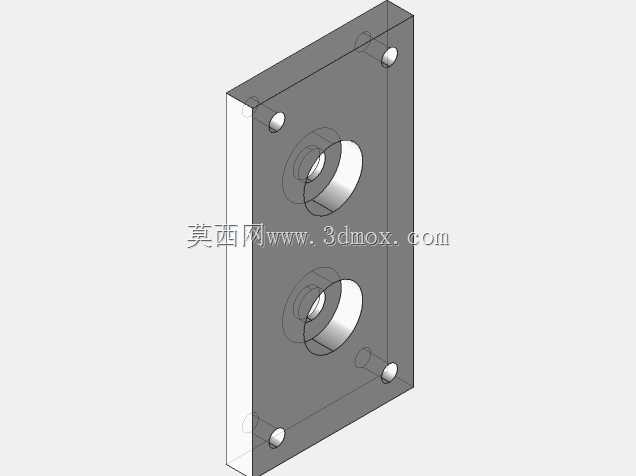

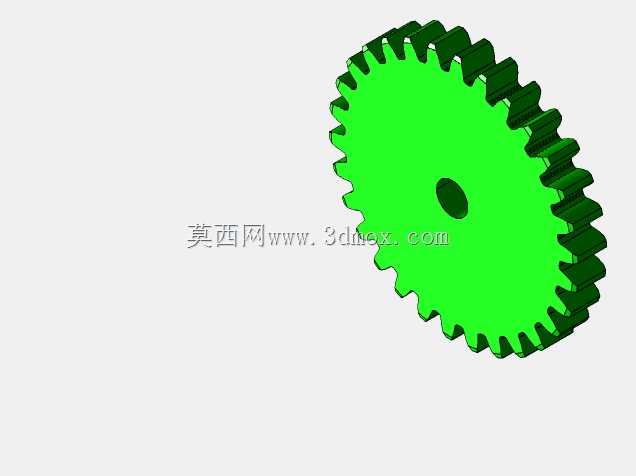

　　设计过程中，首先要确定目标传动比，再拆分各级齿轮的齿数匹配，这套结构里的双联齿轮同时和两个不同齿数的齿轮啮合，要严格计算齿侧间隙，避免啮合过程中出现卡滞或是传动回差过大的问题。齿轮的齿形采用标准渐开线圆柱直齿，加工难度低，通用滚齿设备就能完成加工，不需要定制特殊刀具，量产成本可控。两侧的安装板是整个传动组件的承载基准，板上的轴承安装孔同轴度公差需要控制在0.02mm以内，不然齿轮轴装配后会出现偏斜，运转时齿面受力不均，轻则加剧磨损缩短使用寿命，重则运转时出现明显振动和噪音。

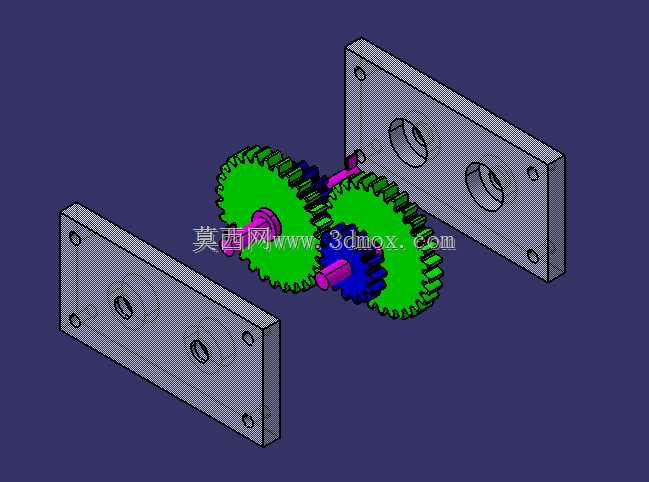

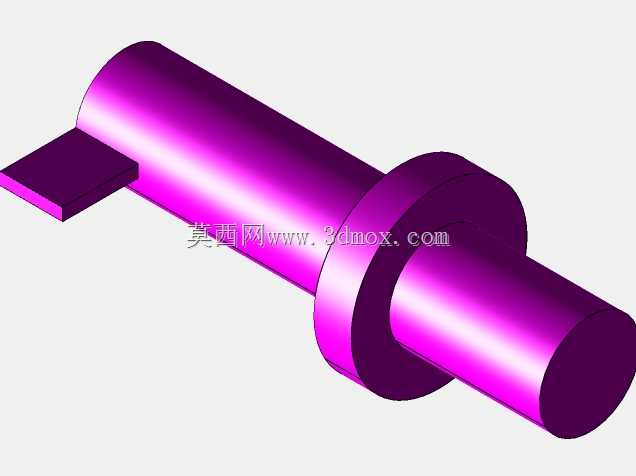

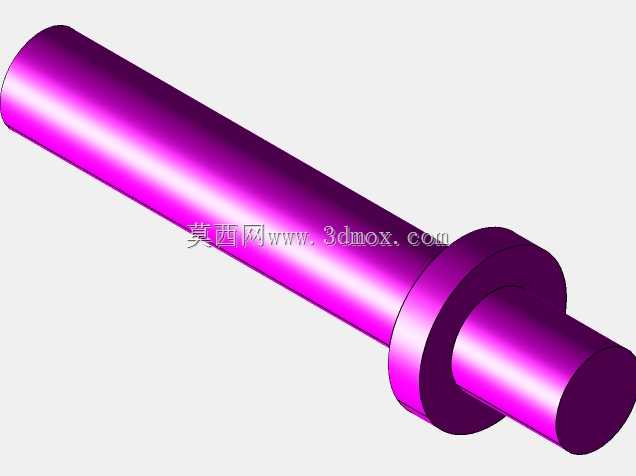

　　从安装边界来看，两块平行安装的端板间距刚好容纳齿轮组的轴向宽度，输入轴和输出轴的轴伸端都从端板的轴承孔穿出，轴端预留了联轴器安装位，能直接和驱动电机、负载执行件连接，不需要额外加装转接法兰。整个组件的外形轮廓规整，没有外凸的异形结构，安装时可以直接通过端板上的四个安装孔固定在设备基板上，不需要设计复杂的安装支架。

　　做运动仿真的时候，是通过草图约束来定义齿轮间的啮合传动关系，把输入齿轮的旋转角度作为主动参数，通过齿数比的映射关系，驱动其余齿轮按照实际传动比同步转动，能直观看到不同传动比下各级齿轮的转速差，也能提前检查齿面啮合过程中有没有干涉问题——比如双联齿轮的两个齿圈和相邻齿轮啮合时，轴向位置有没有偏移，齿顶会不会碰到相邻零件的端面，这些在三维仿真阶段就能提前排查，不用等到实际加工装配才发现问题。

　　实际使用中，这套结构的齿轮可以根据负载需求选择不同材质，教学演示场景用尼龙材质就能满足需求，运转噪音小，重量轻；如果是工业小负载传动场景，可以选用45号钢调质后齿面高频淬火，提升齿面耐磨性，延长使用寿命。端板的材质常用铝合金或是Q235钢板，铝合金重量轻易加工，适合对整机重量有要求的场景，钢板刚性更好，适合负载稍大的工况。装配的时候要注意齿轮轴和轴承的配合公差，采用基孔制过渡配合，既能保证轴转动时没有窜动，也不会因为配合过紧导致轴承转动卡滞，增加运转阻力。另外齿面要涂抹适量润滑脂，减少啮合过程中的摩擦损耗，尤其是长期连续运转的工况，定期补充润滑能大幅降低齿面磨损速度，避免出现点蚀、断齿等失效问题。

　　这套结构的传动效率在直齿圆柱齿轮传动的常规区间，因为是定轴轮系，没有过多的传动损耗环节，只要装配精度达标，传动效率能维持在较高水平，适合对传动效率有要求、不需要大减速比的场景。和蜗轮蜗杆减速结构相比，它没有反向自锁特性，输入端和输出端可以双向传动，适用场景更灵活；和行星减速结构相比，它的结构更简单，拆解维护方便，不需要专门的工装就能完成拆装，很适合教学场景下让学习者直观理解齿轮减速的传动原理，观察不同齿数齿轮啮合时的转速变化，理解传动比的计算逻辑。
