传送带驱动用集成式电机减速装置结构

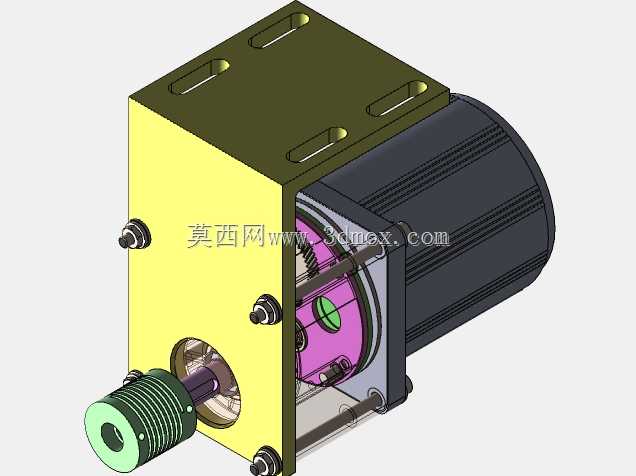

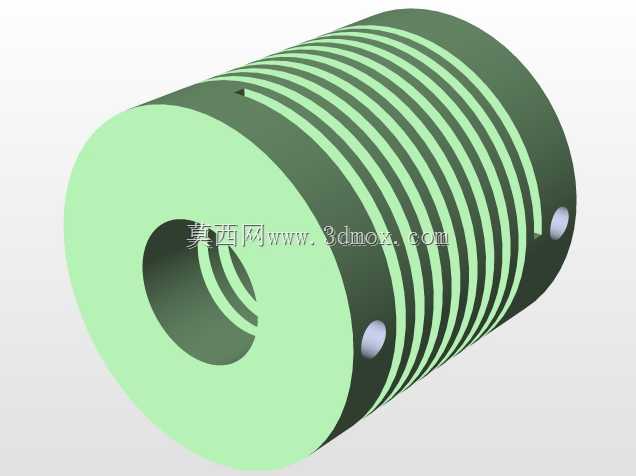

　　这套集成式电机减速结构，核心服务于连续输送类产线的传送带驱动场景，在轻工包装、电子组装、食品加工等行业的短距离平面输送工位应用十分普遍，区别于分体式电机加联轴器外接减速器的常规布局，该结构将减速齿轮组直接集成在电机输出端的封闭箱体内，大幅压缩了驱动单元的整体安装空间，尤其适合设备机架内部安装位局促的紧凑型输送线布局。从实际使用逻辑来看，该装置直接对接传送带的主动辊轴，输出端自带的带轮安装位可直接匹配同步带或多楔带轮，无需额外加装过渡传动组件，动力从电机转子输出后，经箱体内的多级齿轮减速增扭，直接传递到传送带主动辊，能有效减少中间传动环节的功率损耗，相比同功率的分体驱动方案，传动效率可提升8%左右，

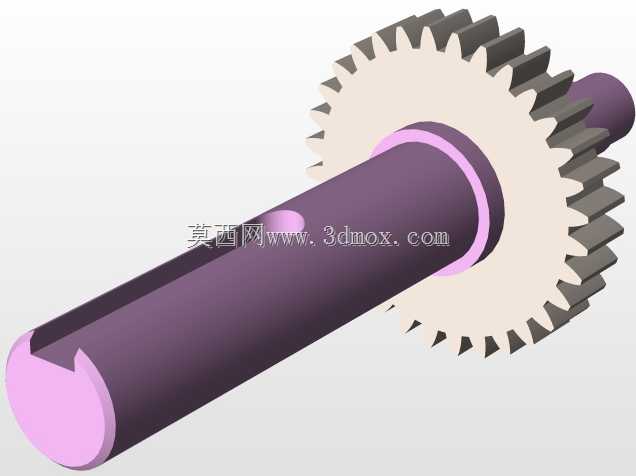

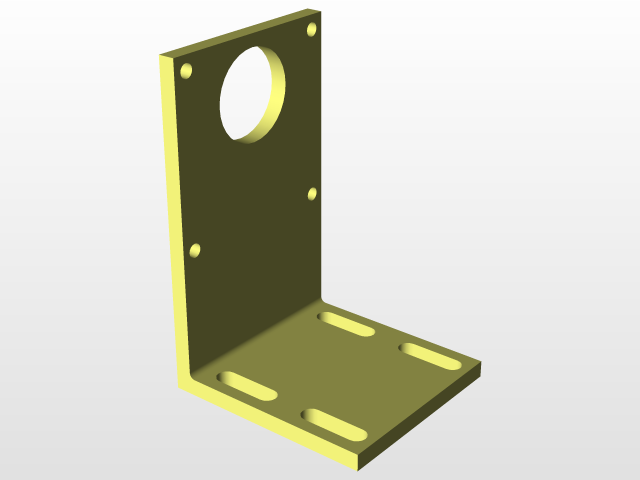

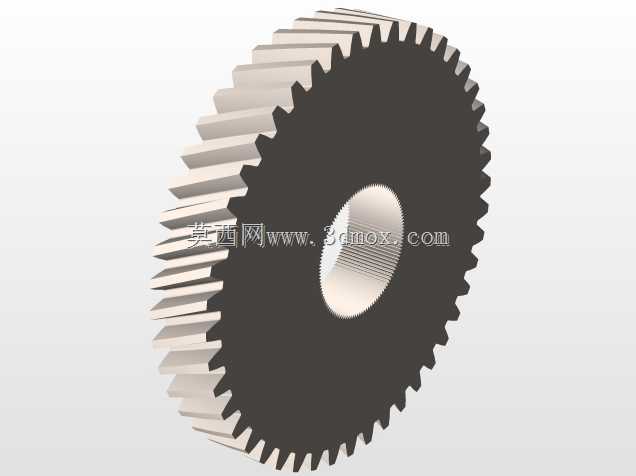

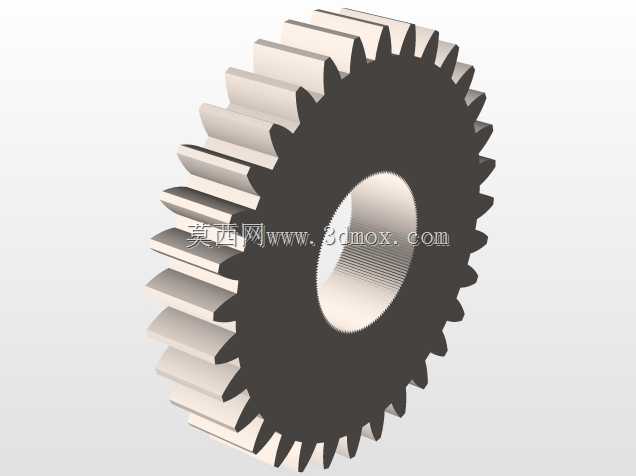

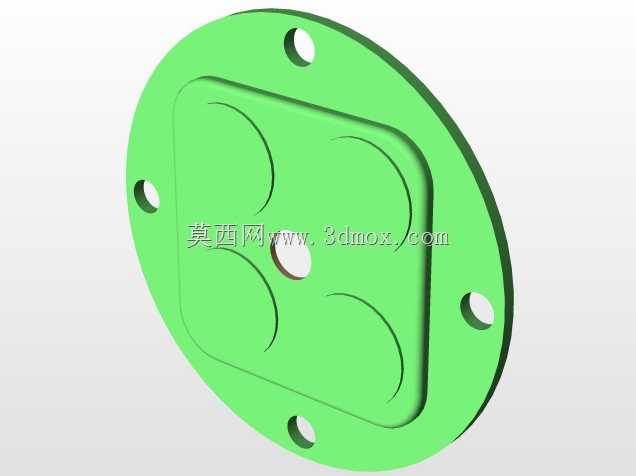

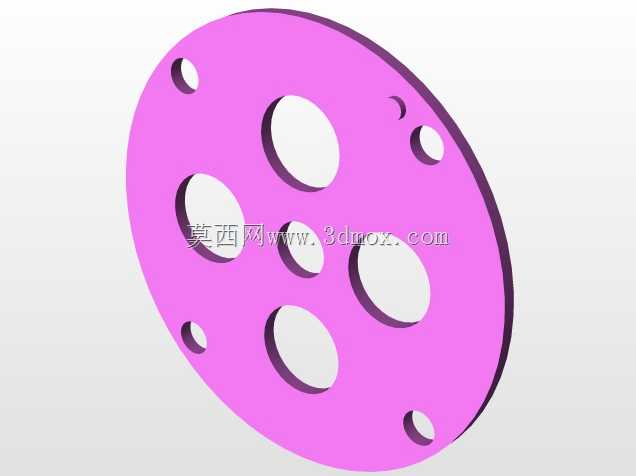

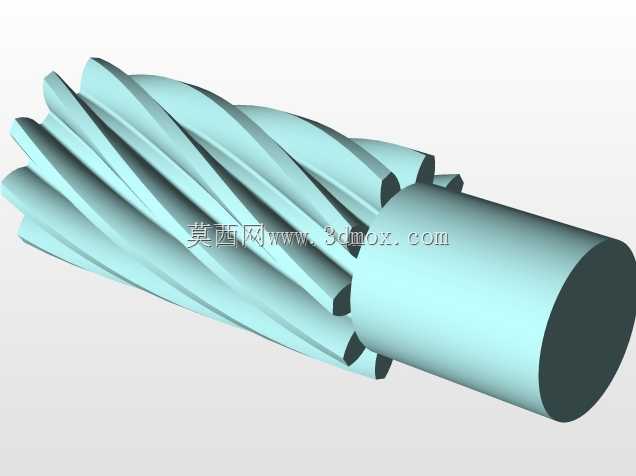

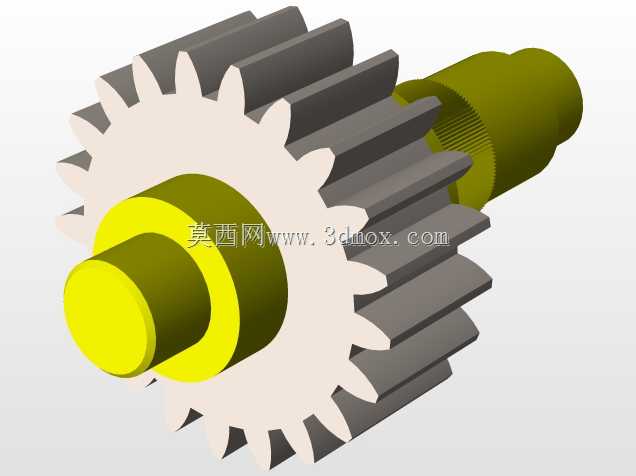

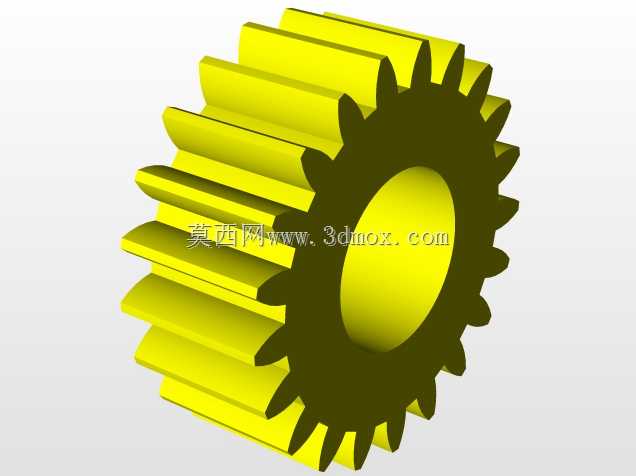

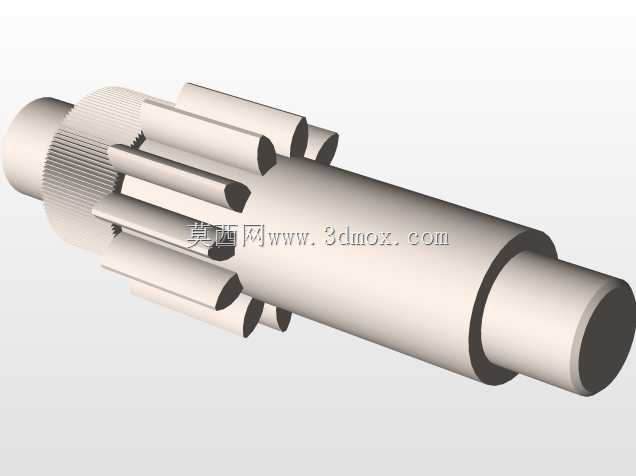

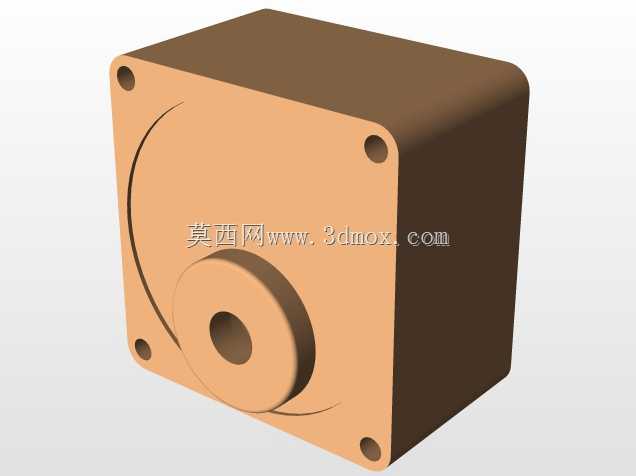

　　同时也降低了多组件对接带来的同轴度误差累积风险。设计层面上，箱体采用分体式拼接结构，外侧的安装基板为加厚钢板加工而成，基板上预留的四个长圆形安装孔可适配一定范围内的安装孔位偏差，现场安装时无需对机架安装面做二次精加工，就能快速完成驱动单元的固定，降低现场装配的调试难度。箱体内部的齿轮组采用直齿圆柱齿轮搭配行星减速的组合布局，靠近电机端的高速级采用小模数直齿轮，保证高速运转下的传动平稳性，靠近输出端的低速级采用大齿宽的行星齿轮结构，承载输出端的大扭矩载荷，齿轮啮合区域预留了充足的润滑脂存储腔，出厂时填充耐高温润滑脂后，可实现长期免维护运行，无需定期开箱补加润滑剂，适配工厂产线长时间连续运转的使用需求。从安装边界来看，

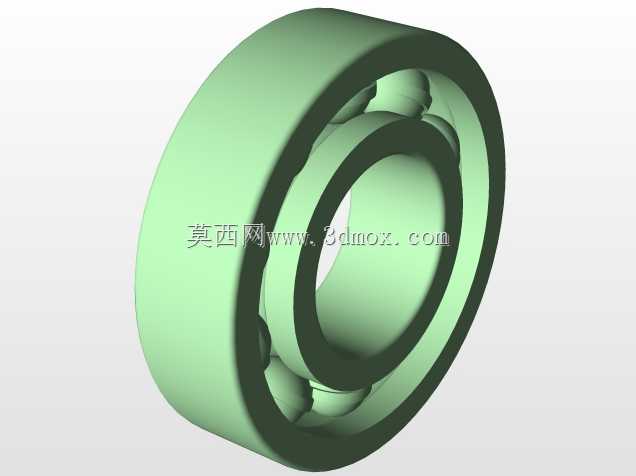

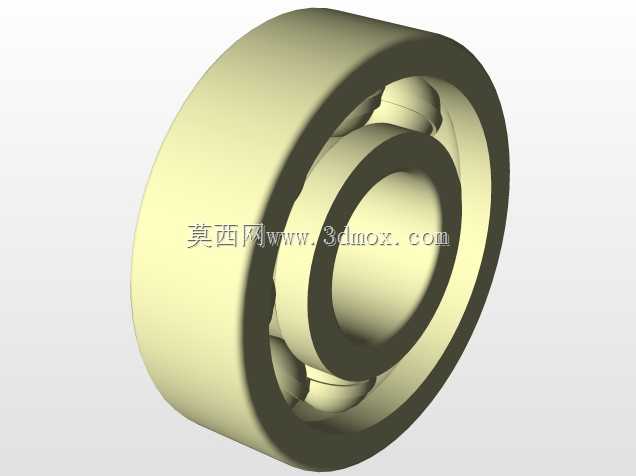

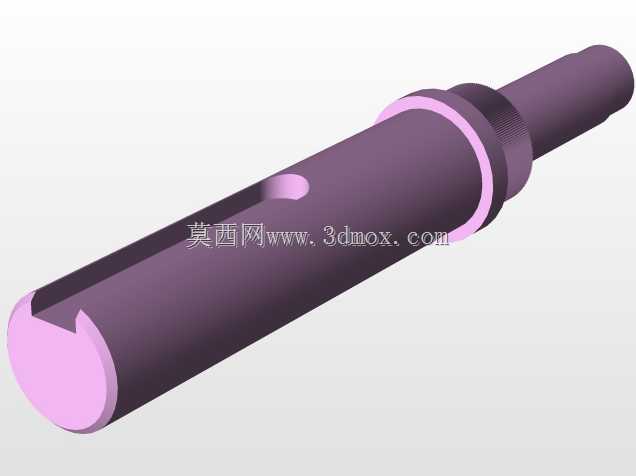

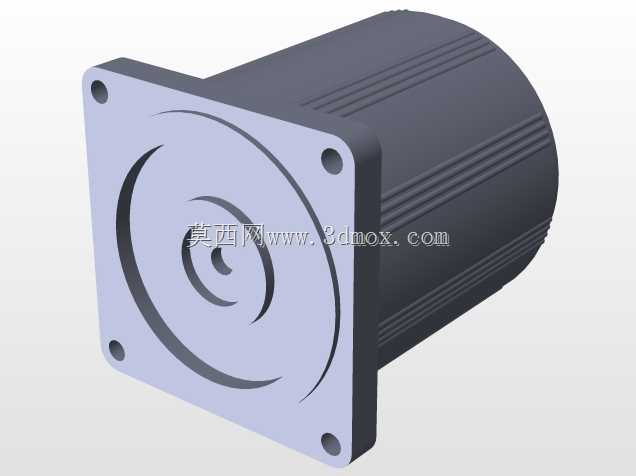

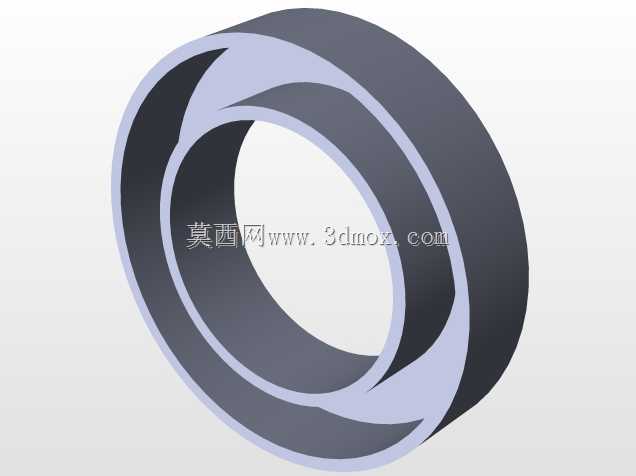

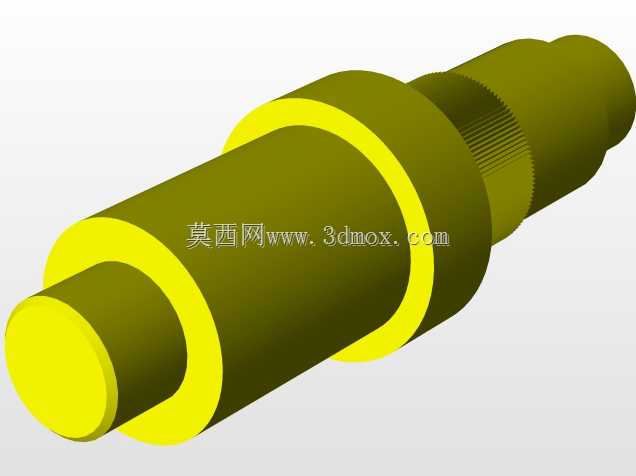

　　整个装置的电机部分采用标准卧式电机的外形尺寸，外径与常规同功率三相异步电机一致，减速箱体部分的突出尺寸控制在电机外径的1.2倍范围内，输出轴的中心高与常见的400mm带宽传送带主动辊中心高匹配，安装时只需保证输出轴与主动辊轴的平行度误差在1mm以内，即可保证带传动的正常运行，不会出现皮带偏磨、打滑的问题。装置的输出轴端采用双轴承支撑结构，靠近带轮安装位的位置加装了接触式密封圈，可阻挡车间环境中的粉尘、切削液等杂物进入箱体内部，在有少量粉尘、轻微溅水的生产车间环境下也能稳定运行，不会因为杂物侵入导致齿轮磨损加剧。另外，箱体侧面预留的两个调节螺栓孔，可用于安装后的皮带张紧度微调，无需挪动整个驱动单元的安装位置，

　　只需旋转调节螺栓即可微调输出轴的前后位置，快速调整传动带的张紧力，大幅减少后期设备维护的调整工作量。在实际选型匹配时，该装置可根据传送带的负载重量、运行速度调整齿轮组的减速比，覆盖常用的1:10到1:60减速比范围，适配0.1m/s到0.6m/s的常规传送带运行速度，满足不同负载等级的轻型输送线驱动需求，相比外购的标准减速电机，该集成结构的安装适配性更强，可根据不同机架的安装空间灵活调整基板的外形尺寸，无需额外制作转接安装板，进一步压缩设备的整体制造成本。
