通勤山地通用自行车车架结构设计

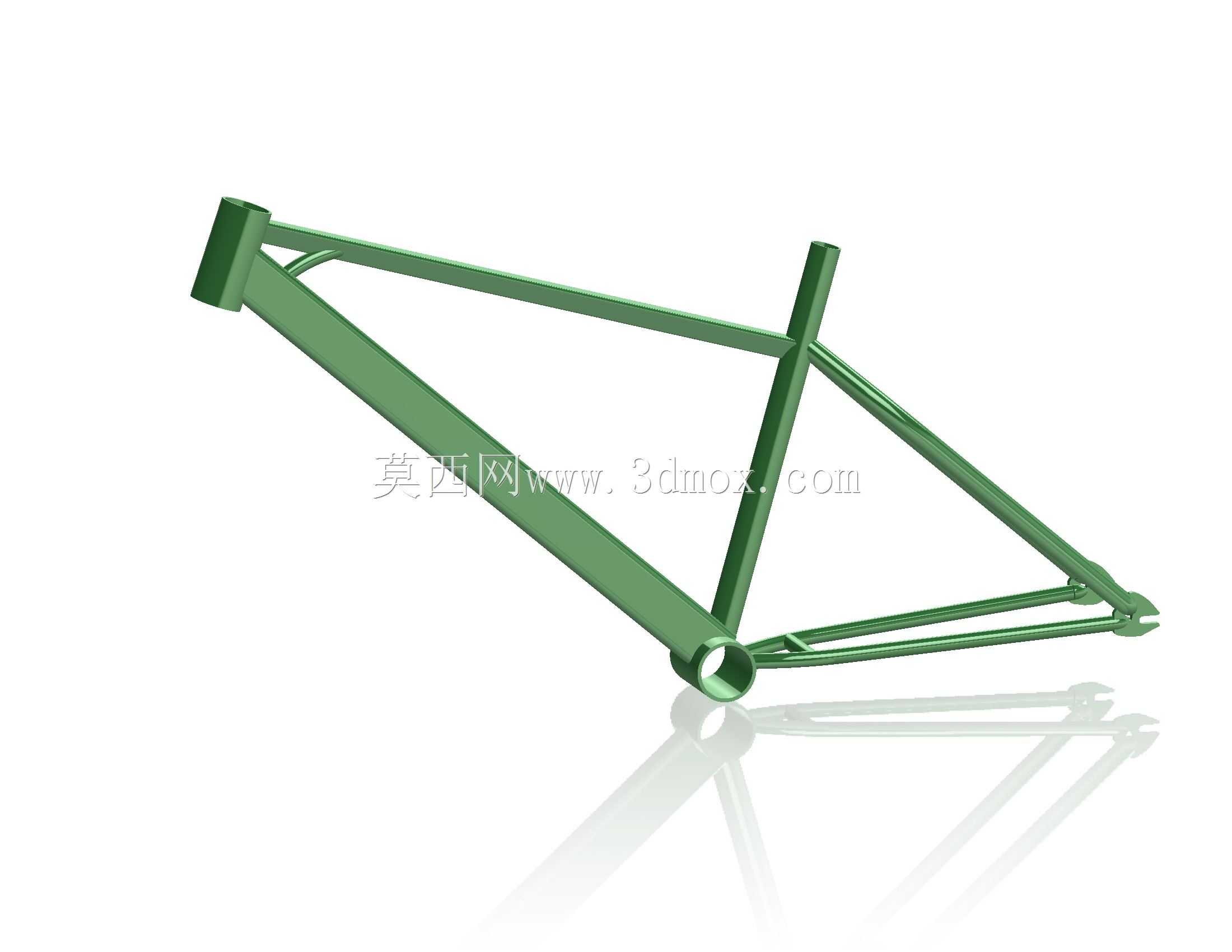

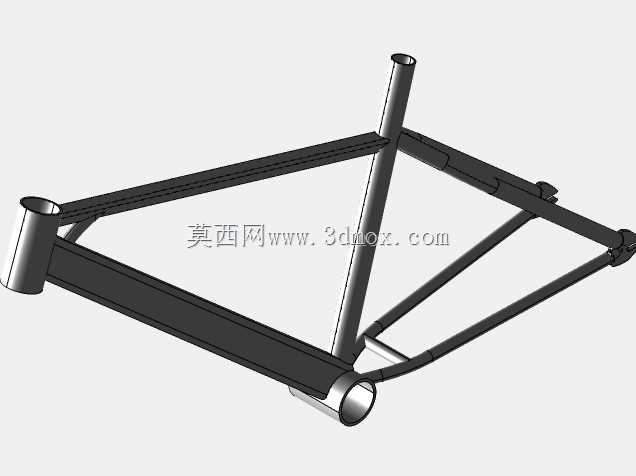

　　日常做骑行装备结构开发时，车架作为整车的核心承载基体，所有受力传导、部件安装定位都要围绕这个基础构件展开，这次建模的菱形硬架结构，是目前民用通勤、入门山地车型里应用最广的构型，没有后减震结构的冗余设计，整体力传导路径直接，踩踏发力损耗远低于软尾结构，适合铺装路面、轻度非铺装路面的日常使用场景。从结构受力逻辑来看，头管位置承接前叉转向组件，需要承受骑行过程中转向带来的侧向弯矩、前轮遇到颠簸时的纵向冲击，建模时特意做了管材加厚处理，和上管、下管的衔接位置做了平滑过渡，避免应力集中导致的焊缝疲劳开裂，实际生产中这个位置也是焊接后需要重点做探伤检测的区域。下管作为头管到中轴的主要传力构件，采用了变径椭圆管构型，相比等径圆管，

　　在垂直方向的抗冲击形变能力提升明显，同时侧向踩踏发力时的抗扭刚度也能满足日常骑行需求，不会出现大力踩踏时车架侧向形变卸力的问题。座管位置承接座杆组件，和上管、后上叉、后下叉的衔接点是整车骑乘承重的核心受力点，建模时预留了标准座管的安装孔径，公差控制在常规五金配件的通用配合区间，不需要额外做定制加工就能适配市售的常规座杆、座夹配件。后三角部分的后上叉、后下叉采用对称式管材布局，后叉末端的开档尺寸匹配常规山地车轮组的花鼓安装宽度，钩爪位置做了卡槽式设计，既能适配快拆轮组，也能通过加装垫块适配筒轴轮组，安装边界覆盖了目前民用级自行车的绝大多数轮组规格，不需要对后叉结构做二次修改就能完成不同配置轮组的适配。

　　中轴位置的安装孔径采用通用压入式中轴的标准尺寸，和下管、后下叉、座管的衔接位置做了加强筋过渡，骑行过程中踩踏的全部发力都会通过曲柄、中轴传导到这个区域，足够的结构刚度能避免大力踩踏时中轴位置形变异响，提升骑乘的整体刚性反馈。整体车架的管材衔接全部采用平滑焊接过渡的设计思路，没有突兀的结构凸起，既方便后续做表面喷涂、烤漆处理，也能减少骑行过程中泥水、灰尘在结构缝隙的堆积，降低日常维护的清理难度。从安装适配维度来看，整车架的走线孔位预留了变速线、刹车线的内置走线路径，相比外走线结构，既能减少线管外露带来的风阻，也能避免线管长期暴露在户外出现老化加速的问题，同时线管的走线路径做了圆弧过渡，没有直角弯折区域，穿线时不会出现线管卡顿、

　　变速刹车手感生涩的问题。实际做结构验证时，这个构型的车架在120kg额定静载荷下，形变量控制在行业标准允许的范围内，头管、中轴、后叉三个核心安装位的同轴度公差满足常规整车装配的精度要求，不需要额外做校形就能完成前叉、轮组、传动组件的预装。对于结构设计从业者来说，这类硬架结构的建模核心在于找准各个安装位的相对位置关系，头管角度、座管角度、后下叉长度、轴距这些参数直接决定了整车的骑乘几何，角度偏陡会让转向过于灵活不适合高速骑行，角度偏缓又会让转向迟钝影响通勤的灵活性，这次的参数设定取了通勤和轻度越野的中间值，既能满足城市里灵活转向的需求，也能在轻度越野路面保持足够的行驶稳定性。管材壁厚的选择也做了平衡，过薄会导致结构刚度不足容易出现金属疲劳断裂，过厚又会增加整车重量影响骑行体验，这次的壁厚设定兼顾了结构强度和轻量化需求，整体重量控制在同级别车架的常规区间内，不会给整车增加不必要的负重。
