三角结构自行车承载车架结构设计

　　日常通勤、运动骑行场景下的自行车，车架是整个车体的核心承载基体，所有骑行相关的载荷传递、部件安装定位都要依托车架完成，这款三角构型的车架，在结构设计上优先考虑了骑行过程中的多向载荷传递路径，避免局部应力集中导致的结构失效。从实际使用场景来看，不管是城市铺装路面的小幅颠簸，还是非铺装路面的冲击载荷，都需要车架在头管、中轴、后叉尾钩三个核心连接位置形成稳定的力传导闭环，这款车架采用的闭合三角主框架，刚好把骑行者的体重载荷、路面反馈的冲击载荷沿着管材轴向传递，充分发挥金属管材的轴向承载优势，减少管材受弯产生的形变累积。

　　设计过程中首先要明确各个安装边界的尺寸约束：头管位置需要适配标准碗组尺寸，保证前叉舵管可以顺利穿入安装，预留的碗组压装公差控制在机械加工常用的过渡配合区间，避免压装后出现旷量或者碗组变形；中轴位置的安装座需要匹配通用的中轴规格，保证牙盘曲柄组安装后，齿盘平面和车架纵向中心面的平行度符合骑行传动要求，减少链条传动过程中的偏磨问题；后叉末端的尾钩安装位，需要精准控制后轮轴的安装开档尺寸，保证后轮装入后轮组中心和车架中心面重合，避免骑行过程中出现轮组偏摆、刹车蹭碟的问题。

　　管材的选型上，主支撑管采用变径设计，在应力集中的接头位置适当增加管壁厚度，在载荷较小的管段适当减小壁厚，在保证整体结构强度的前提下控制整体重量，避免不必要的材料冗余。各个管材之间的连接位置，采用平滑过渡的接头设计，避免直角连接带来的应力突变，在长期交变载荷作用下，减少焊缝位置的疲劳开裂风险。后上叉和后下叉的弧度设计，除了满足后轮安装的避让需求，还能在路面冲击传递到坐垫的过程中，提供微小的弹性形变空间，过滤一部分高频振动，提升长距离骑行的舒适度。

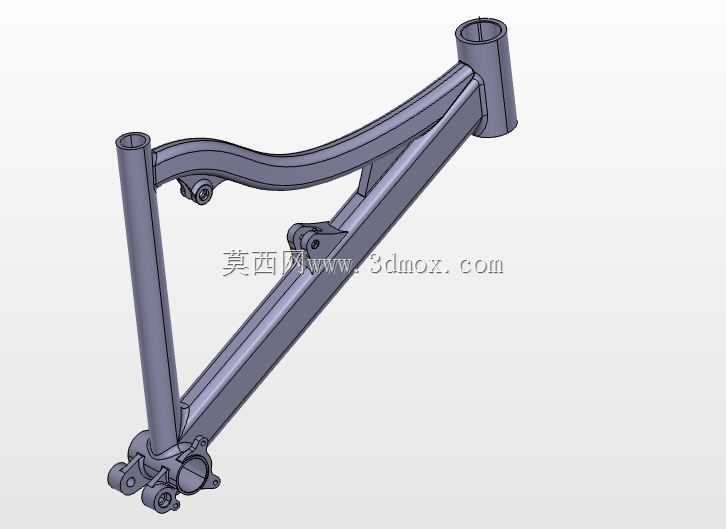

　　安装边界的校核是三维建模过程中必不可少的环节，除了核心的三个连接点位，还要考虑刹车安装座、水壶架安装孔、变速走线位的预留位置：刹车安装座的平面度需要保证刹车卡钳安装后，来令片和碟片的摩擦面完全平行，避免刹车力度不均产生异响；水壶架安装孔的孔位间距采用通用标准，适配市面上绝大多数常规水壶架的安装尺寸；变速线管的走线路径沿着管材内侧布置，预留足够的线管弯曲半径，避免线管弯折过大导致变速手感生涩、换挡不准。

　　从结构受力的角度分析，当骑行者站立摇车的时候，车架会受到左右方向的交变侧向力，三角结构的抗侧扭刚度相比单梁结构有明显优势，不会因为侧向力过大导致车架产生明显的横向形变，保证踩踏力量的传递效率，不会因为车架形变损失踩踏动能。在遇到路面冲击的时候，后叉的弧形结构可以将一部分冲击能量转化为管材的微小弹性形变，减少直接传递到骑行者身体的冲击力，在刚性和舒适性之间找到平衡。建模过程中需要反复核对各个安装位的相对位置，保证头管角度、座管角度、后下叉长度这些核心几何参数符合骑行几何的设计要求，头管角度决定了骑行的转向灵活度，座管角度影响骑行过程中的发力姿态，后下叉长度则关系到后轮的抓地力和骑行的操控响应速度，这些参数的匹配需要结合实际使用场景调整，偏向通勤用途的车型会适当放松几何设定，提升骑行的舒适度，偏向运动用途的车型则会适当收紧参数，提升操控响应速度。

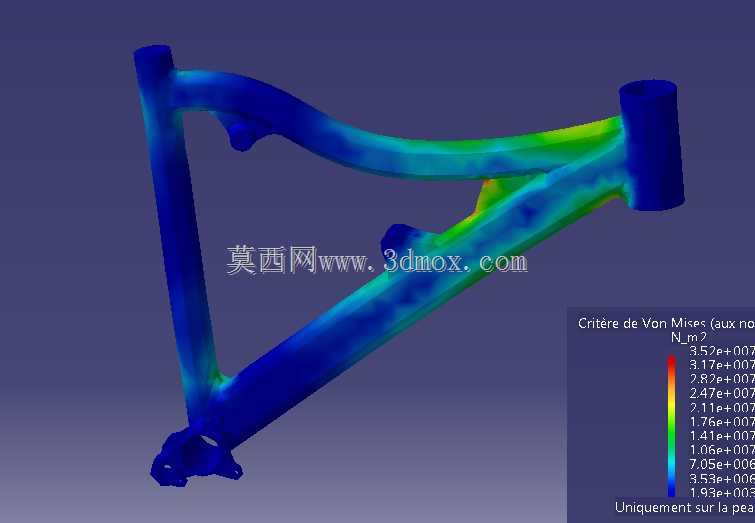

　　各个连接接头的位置，在建模时需要做圆角过渡处理，不仅是为了外观的流畅性，更重要的是减少应力集中点，在做有限元结构分析的时候可以看到，直角连接位置的应力值会比圆角过渡位置高出数倍，长期使用过程中很容易在这些位置产生疲劳裂纹，平滑的过渡结构可以让应力沿着管材均匀分布，大幅提升车架的使用寿命。另外，车架的表面处理预留空间也需要在设计阶段考虑，不管是喷涂还是阳极氧化，都需要保证管材表面没有封闭的空腔，避免表面处理过程中积液残留，导致后期使用过程中出现内部锈蚀的问题。
