起重机箱型起重臂爬臂结构设计

　　在起重作业场景中，起重臂作为核心承载构件，其结构形式直接决定设备的作业半径、额定起重量与运行稳定性，本次呈现的爬臂结构属于箱型伸缩臂的配套承载段，主要应用在中小吨位轮式起重机、固定码头吊的臂架系统中，承担吊重载荷传递、臂节伸缩导向的核心作用。

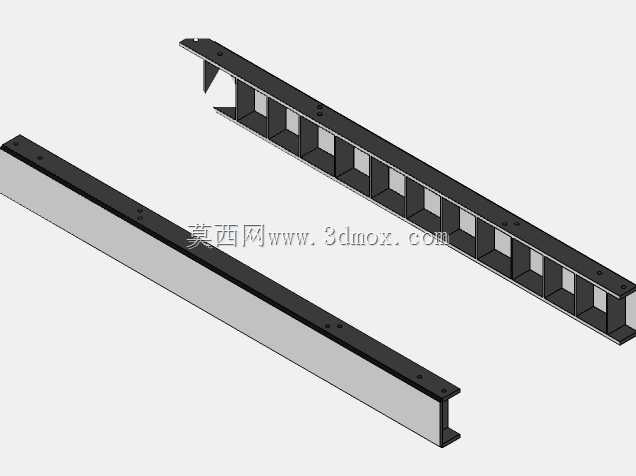

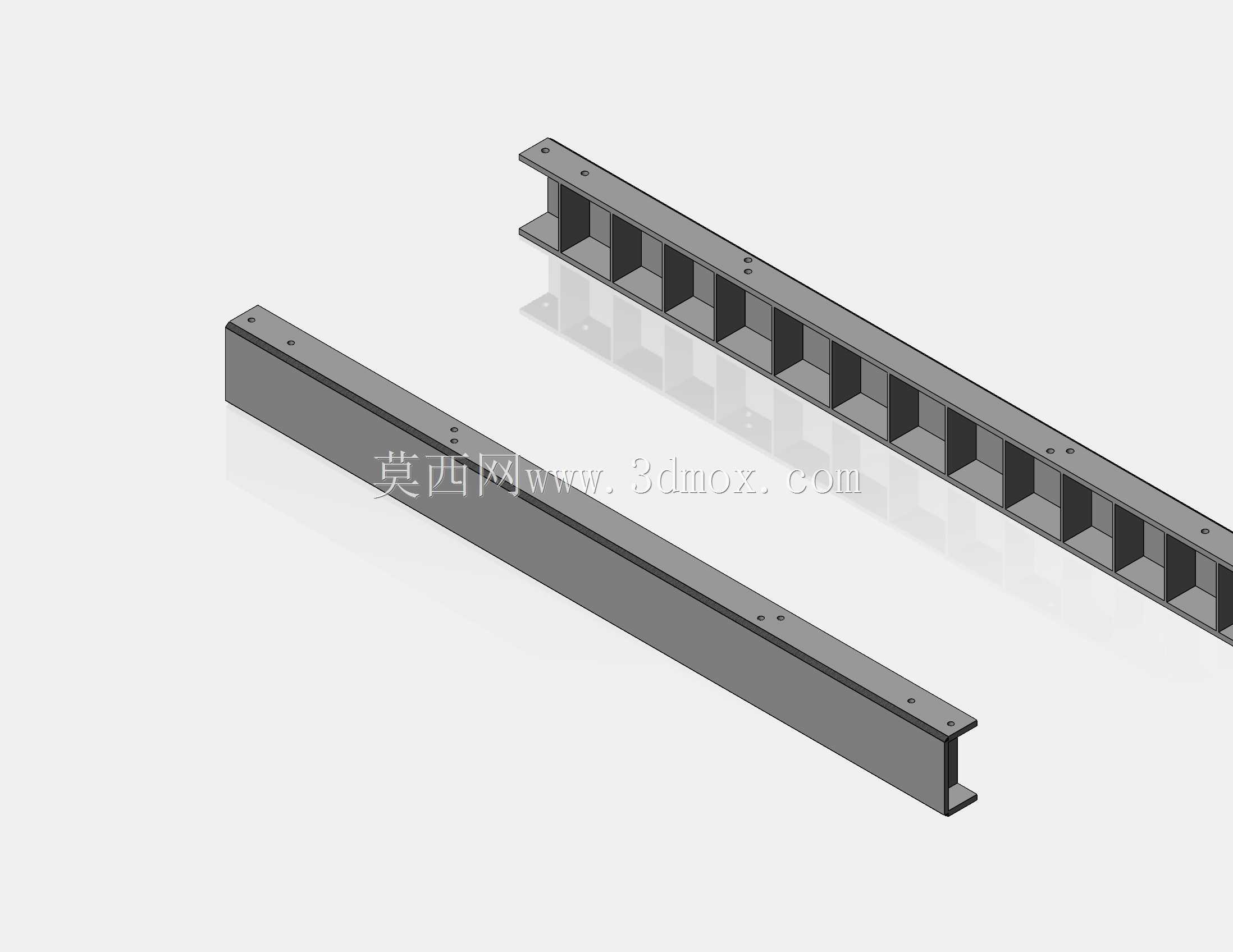

　　从实际作业工况来看，这类爬臂结构多布置在起重臂的基础臂与一节臂之间的滑动配合面，当臂架完成伸缩动作后，爬臂的贴合面会与相邻臂节的滑道面完全接触，将吊重产生的弯矩、轴向压力均匀分散到臂架的箱型主梁上，避免局部应力集中导致的臂架变形。不同于传统桁架式臂架的缀条连接结构，该爬臂采用一体化的槽型加筋设计，主体为长条形槽钢结构，内部每隔固定间距设置横向加劲肋，加劲肋的厚度与腹板厚度保持匹配，能够有效抵抗腹板在受压状态下的局部失稳，同时槽型的开口方向朝向臂架内侧，既可以作为伸缩油缸的管线布置通道，也能减少臂架伸缩过程中的异物卡滞风险。

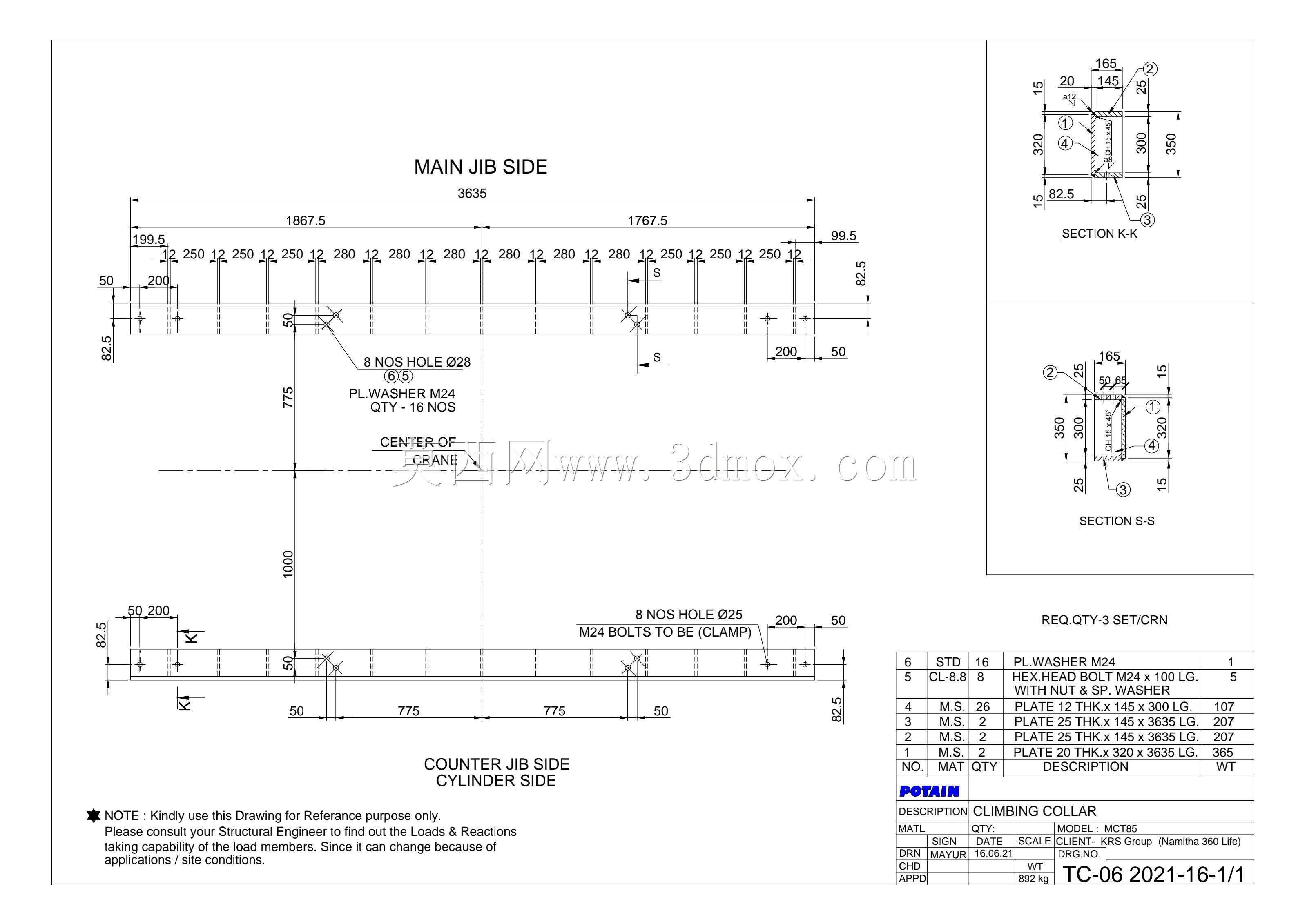

　　设计过程中首先要匹配对应吨位起重机的臂架截面尺寸，爬臂的总长度需要覆盖基础臂的有效伸缩行程，两端的连接端板上预留的螺栓孔位置，要与臂架端部的铰点、滑块安装座完全对齐，安装时需要保证爬臂的上平面与臂架滑道的平面度公差控制在合理范围内，避免伸缩过程中出现爬行、卡顿现象。结构的腹板高度需要根据臂架的截面高度确定，既要保证足够的截面惯性矩来抵抗吊重产生的弯矩，也要控制整体重量，避免臂架头部自重过大导致的整机稳定性下降。内部加劲肋的间距设置经过反复校核，间距过大会导致腹板在受压时出现波浪变形，间距过小则会增加不必要的焊接工作量与结构自重，每个加劲肋与腹板、翼缘板的连接采用连续角焊缝，焊缝高度根据板材厚度确定，避免焊接缺陷导致的疲劳开裂。

　　从安装边界来看，爬臂的两端分别设置有定位止口，与相邻臂节的定位槽配合，安装时首先将爬臂吊装到基础臂的滑道位置，对齐止口后采用高强度螺栓进行预紧，预紧力按照螺栓等级的要求施加，之后需要进行臂架空载伸缩试验，检查爬臂与相邻臂节的滑动间隙，间隙过大容易导致臂架伸缩时出现晃动，间隙过小则会加剧滑块的磨损，间隙调整完成后再进行额定载荷下的应力测试，测试点布置在加劲肋与腹板的连接位置、跨中弯矩最大位置，确保各点的应力值在材料许用应力范围内。

　　在实际使用过程中，这类爬臂结构的维护重点集中在滑动面的润滑与焊缝检查，每次作业前需要检查滑动面的润滑脂是否充足，避免干摩擦导致的接触面拉伤，定期检查加劲肋与翼缘板的连接焊缝，尤其是在长期重载作业后，要重点查看焊缝位置是否存在疲劳裂纹，一旦发现裂纹需要及时停机补焊，避免裂纹扩展导致结构失效。不同于臂架的其他附属结构，爬臂的受力状态随吊重幅度、吊重重量的变化而动态变化，当吊重处于最大作业半径时，爬臂的跨中位置承受的弯矩达到最大值，此时结构的抗弯截面模量直接决定了该幅度下的额定起重量，因此在设计阶段就需要通过有限元分析对不同工况下的应力分布进行模拟，优化加劲肋的布置位置与截面尺寸，在保证结构强度的前提下尽可能降低自重，提升起重机的有效起升重量。

　　该结构的外形采用等截面设计，加工过程中可以采用板材下料后组焊的方式生产，翼缘板与腹板的下料采用数控火焰切割，保证板材的边缘直线度，组焊时采用专用工装进行定位，控制焊接变形，焊后进行整体时效处理消除焊接应力，之后再进行机加工，保证滑动面的平面度与两端连接孔的位置精度。整体结构没有复杂的曲面造型，所有的连接位置都采用直角过渡，既方便加工制造，也便于后期的维护检修，内部的空腔可以预留传感器安装位置，用于后期加装臂架应力监测、长度监测的设备，满足智能化起重设备的升级需求。
