双滑轮式起重机起吊吊钩组件结构

项目分类:起重机 发布时间:2022-01-04 ID:486174
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构
  • 双滑轮式起重机起吊吊钩组件结构

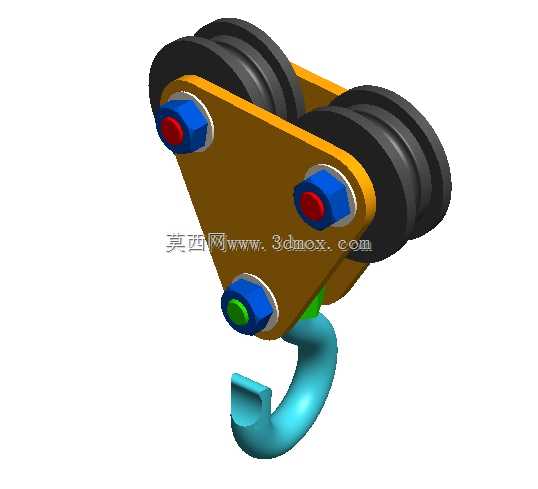

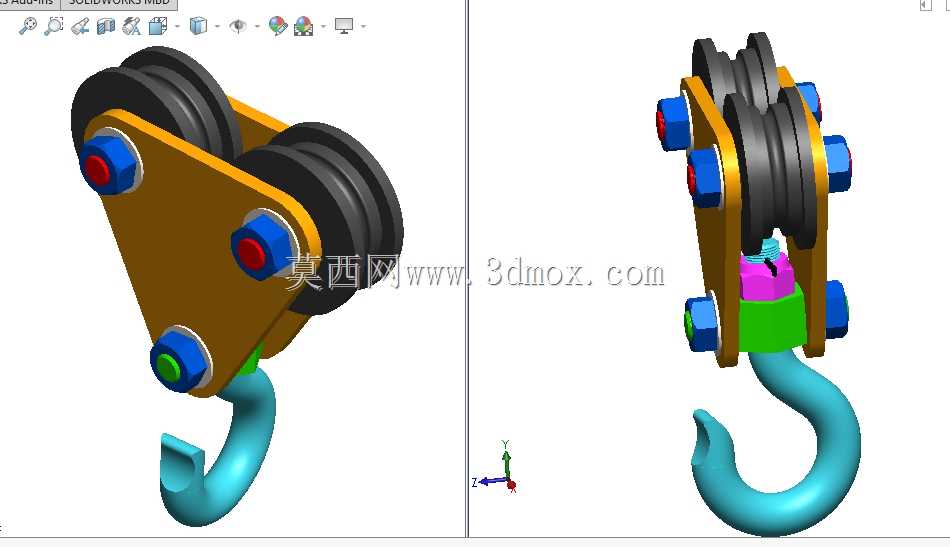

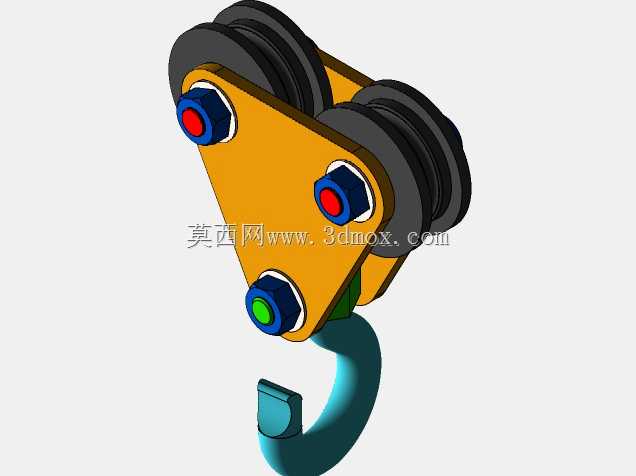

  在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里,吊钩组件是直接承接载荷、连接起升钢丝绳与被吊物的核心受力部件,这套双滑轮结构的吊钩组件,就是针对中小吨位桥式、门式起重机配套设计的末端执行部件。从实际作业需求出发,常规单滑轮吊钩在钢丝绳偏角过大时容易出现绳槽磨损不均、吊钩自转不受控的问题,这套设计采用对称布置的双滑轮结构,两个滑轮分别对应起升机构的两组钢丝绳分支,作业时钢丝绳入绳角可以控制在允许的3度范围内,大幅降低钢丝绳与滑轮轮缘的侧向挤压磨损,同时双支点的滑轮支撑结构,能让吊钩在受载时的受力更均衡,避免单滑轮结构长期偏载带来的滑轮轴弯曲变形问题。

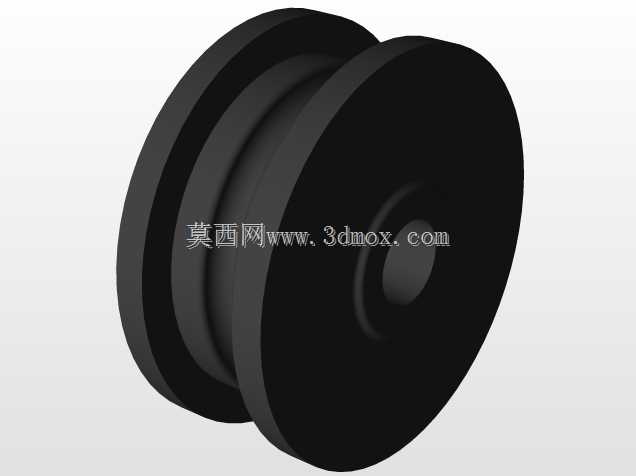

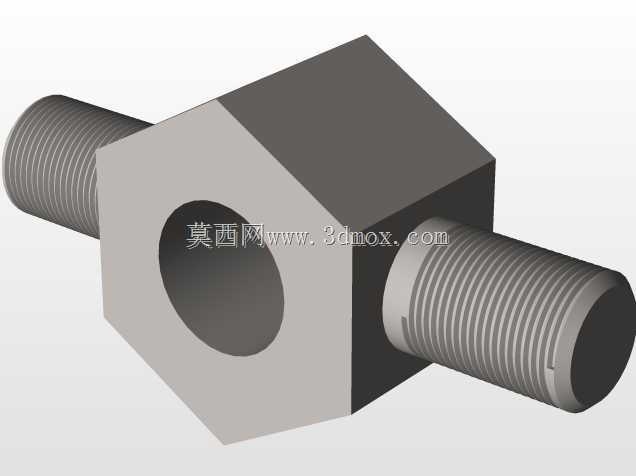

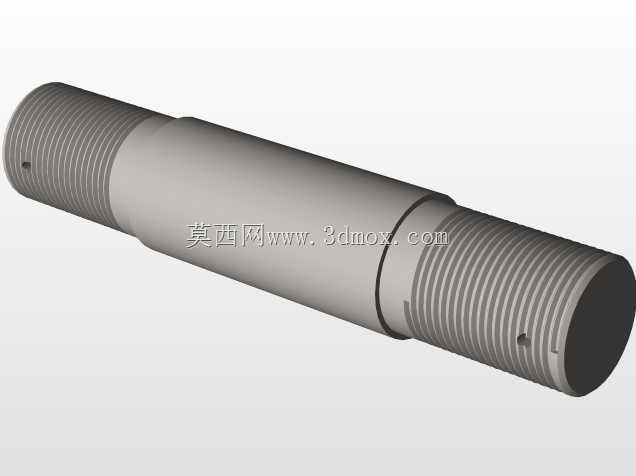

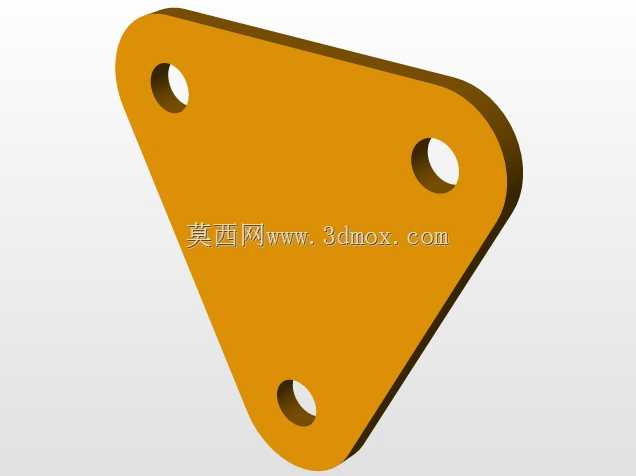

  设计过程中首先考虑的是受力传递路径的合理性:载荷从吊钩钩头传入后,通过吊钩横梁传递到两侧的滑轮架侧板,再由侧板上的三个连接轴分别承载两个滑轮轴与吊钩横梁的载荷,三角形的侧板轮廓刚好对应三个连接轴的安装位置,这种三角支撑结构相比直板型侧板,在同等板材厚度下抗扭、抗弯刚度能提升40%左右,同时能减少不必要的板材切除,控制组件整体自重。滑轮采用的是带深圆弧绳槽的铸造滑轮,绳槽半径比配套钢丝绳半径大15%,能保证钢丝绳在槽内自然贴合,不会出现卡绳、咬绳的情况,滑轮内部配置的是自润滑滑动轴承,日常维护时不需要频繁加注润滑脂,适合粉尘较大的露天作业场景。

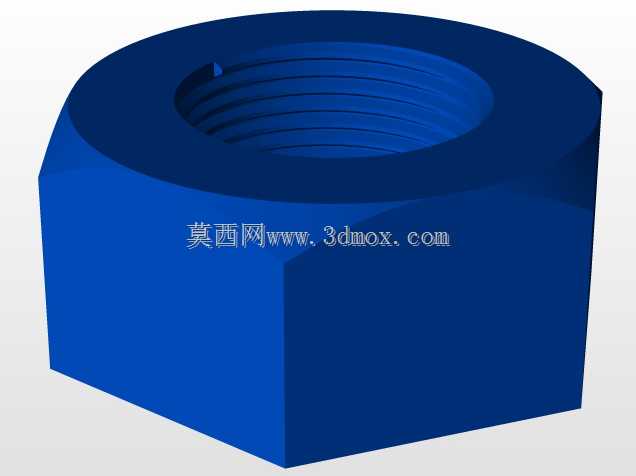

  三个连接轴的端部都采用了防转螺栓加止动垫片的锁紧结构,轴端的彩色标识是装配时做的防松标记,方便日常巡检时快速查看螺栓是否出现松动位移,不同颜色的标识也能区分不同轴位的紧固件,避免检修时混装。吊钩钩头采用的是标准的直柄单钩结构,钩身的弯曲截面是渐变的T型截面,在钩头危险截面处的截面面积最大,往钩尖方向逐步收窄,既保证了钩头的强度储备,也不会因为钩头过于笨重增加整体起升重量。钩头与横梁之间设置了推力轴承,让吊钩在承载状态下也能灵活水平回转,方便作业时调整被吊物的朝向,不需要额外撬动工件就能完成对位,能有效提升吊装对位的效率。

  从安装边界来看,这套吊钩组件的两个滑轮中心距是按照常规起重机起升卷筒的绳槽间距匹配设计的,安装时不需要额外调整钢丝绳的排布间距,直接将钢丝绳穿入滑轮绳槽、固定好绳端即可完成装配。组件整体的上部轮廓宽度控制在常规起重机吊钩组的限位导槽尺寸范围内,起升过程中不会和导槽发生卡滞,下部钩头的开口尺寸符合对应吨位的吊具挂载要求,能适配常规的卸扣、吊装带、钢丝绳索具的挂载需求。侧板外侧没有突出的尖锐结构,所有连接轴的端部都做了圆弧倒角处理,避免起升过程中剐蹭周围的设备或者作业人员,滑轮外侧的轮缘突出侧板表面,就算吊钩组轻微晃动碰到周围结构,也是滑轮轮缘先接触,不会直接撞击侧板或者连接轴,能降低结构受撞击变形的概率。

  实际作业过程中,这套吊钩组件的动载性能表现稳定,双滑轮的结构让钢丝绳的弯折次数在单次起升循环中减少一半,能有效延长钢丝绳的使用寿命,三角结构的侧板在长期满载荷作业后,不会出现侧板外张变形的问题,钩头的回转阻尼适中,不会因为风载或者轻微晃动出现无故自转,也不会因为阻尼过大导致对位调整困难。针对不同的作业环境,这套结构的表面处理可以根据需求调整,在沿海高盐雾环境下可以对侧板、轴类零件做镀锌钝化处理,在高温车间作业时可以更换耐高温的轴承润滑脂与滑轮密封件,不需要改动主体结构就能适配不同的作业场景。
