带装饰吊牌金属双环钥匙挂扣结构设计

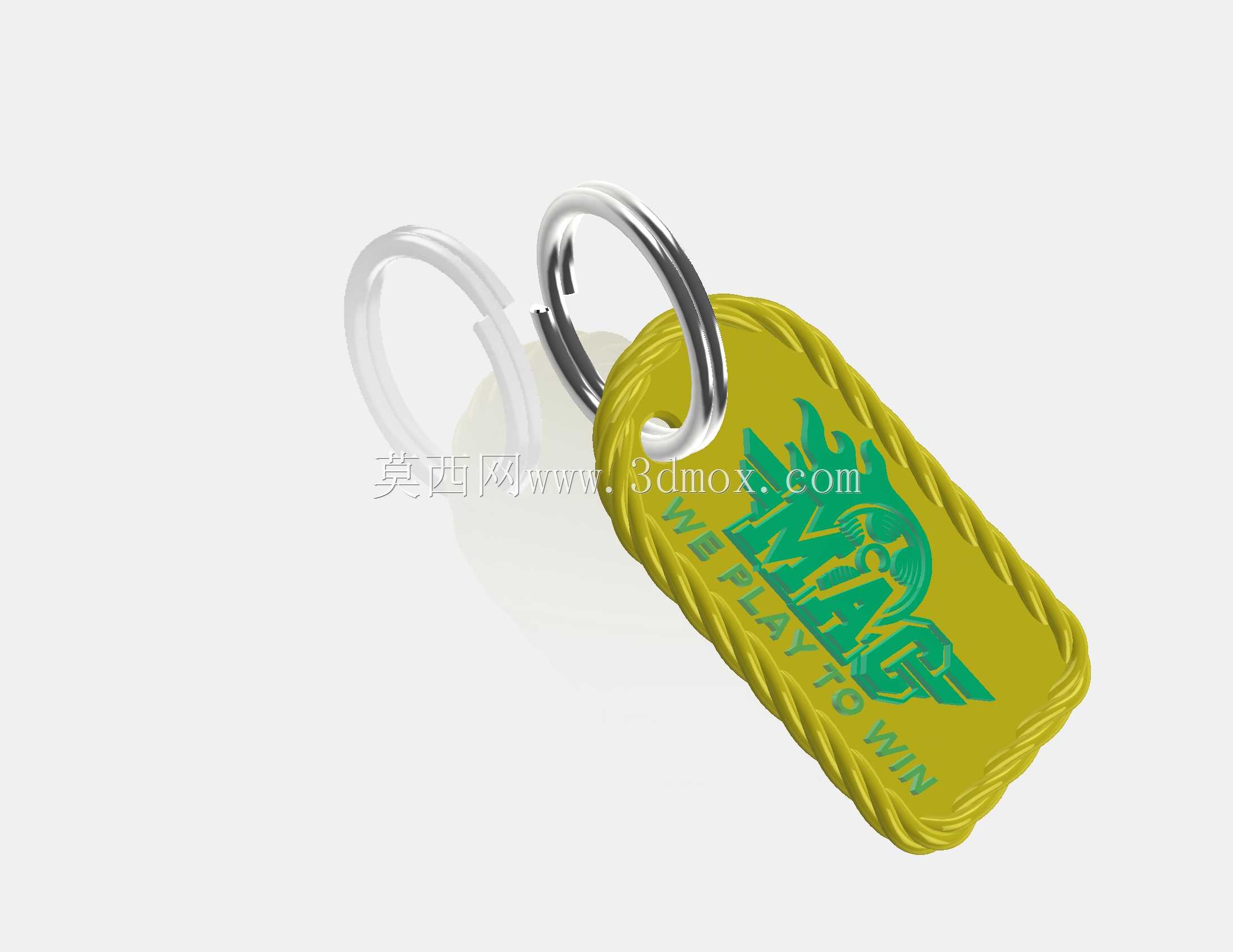

　　日常随身物品的收纳挂接场景中，钥匙挂扣是使用频率极高的五金配件，这类产品既要满足反复开合的结构可靠性，也要兼顾日常携带的装饰属性，本次设计的双环吊牌钥匙挂扣，就是针对日常随身钥匙、小型随身配饰的挂接需求完成的结构方案。从实际使用场景出发，这类挂扣常被用于串接家门钥匙、车钥匙、小型门禁卡套，也可作为背包挂饰连接拉链头、外挂小物件，日常使用中会经历反复的扣合开合、随身晃动带来的拉扯、与口袋内其他物品的摩擦磕碰，因此结构设计上首先要保证连接环节的强度冗余。整体结构分为两个金属挂环与装饰吊牌三个核心部分，两个金属环采用不同的功能定位，靠近吊牌的固定环采用过盈压合的闭合结构，与吊牌顶端的挂接孔做小间隙配合，保证吊牌可沿环体周向自由转动，

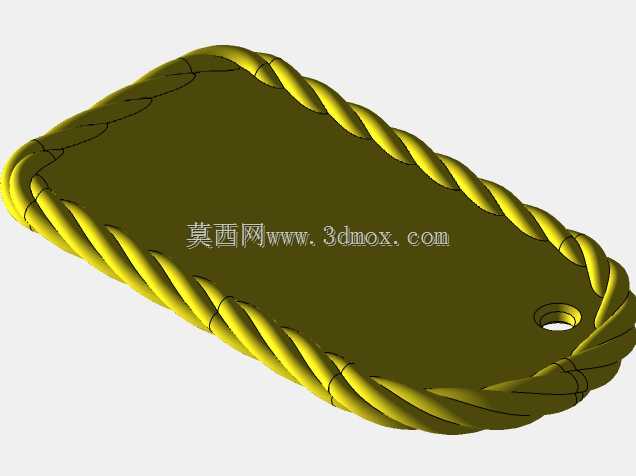

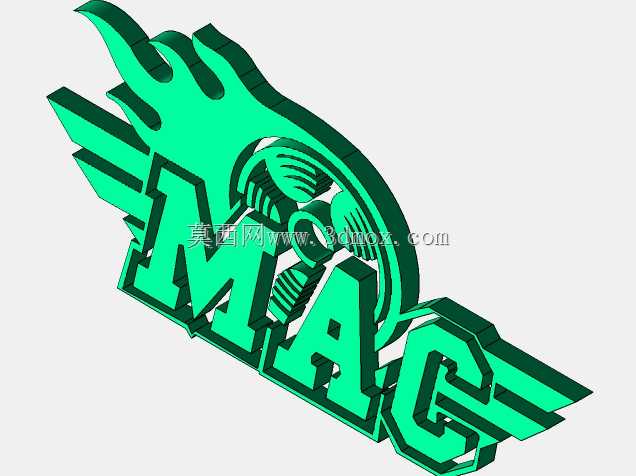

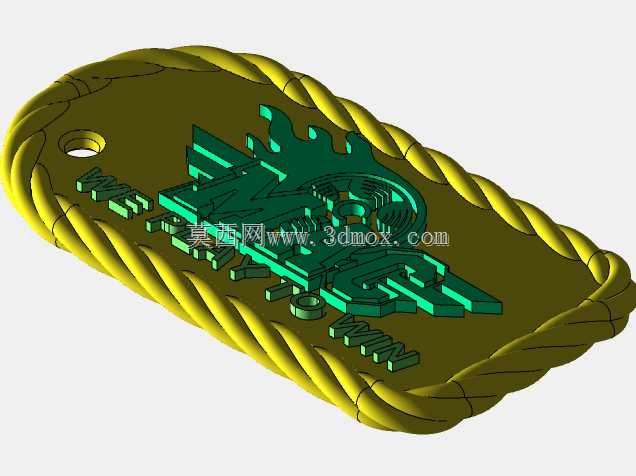

　　避免日常携带时吊牌卡滞带来的局部应力集中；外侧的活动环采用弹性开口结构，开口处的贴合面做了错位咬合的限位设计，开合时依靠金属自身的弹性形变实现开口张合，扣合后咬合面可抵消日常拉扯带来的脱开力，避免环体意外开口导致钥匙脱落。吊牌部分的外形采用带圆角的长方牌体，边缘做了仿绳纹的凸起包边设计，既提升了吊牌的握持触感，避免锐边划伤衣物或皮肤，也通过边缘的凸起结构提升了牌体的抗弯折强度，薄型牌体在受到侧向挤压时，边缘的加强筋结构可分散受力，避免牌体出现不可逆的弯折变形。吊牌表面的图案区域做了微凹的沉台设计，图案填充区域与牌体基面存在0.2mm的高度差，日常摩擦过程中凸起的基面会先承受磨损，避免表面图案过快磨损失效。从安装边界来看，

　　固定环的内径尺寸适配市面上绝大多数常规钥匙的挂接孔直径，活动环的开合角度可满足最大5mm厚度的物件挂入，两个环体的连接位置做了圆弧过渡，避免环体之间相对转动时出现卡滞。设计过程中针对金属环的疲劳强度做了结构校核，开口环的弹性形变区间控制在金属材料的弹性变形范围内，保证经过数千次开合循环后，环体依然能保持足够的扣合压力，不会出现塑性变形导致扣合松动。吊牌与固定环的连接孔处做了卷边强化处理，避免长期晃动摩擦导致孔位磨损扩大，出现吊牌脱落的问题。整体外形尺寸控制在日常便携的合理区间，吊牌长度不超过常规钥匙的长度，放入口袋时不会出现突兀的凸起，双环的连接结构可实现钥匙与挂接位的快速拆装，不需要借助额外工具就能完成钥匙的增减调整。

　　吊牌的表面纹理设计除了装饰作用外，也能增加手指接触时的摩擦力，在需要解开活动环时，可通过捏持吊牌借力完成开合操作，避免环体表面过于光滑导致操作打滑。考虑到日常使用中可能接触到汗液、水汽，所有金属部件的结构转角都做了圆弧过渡，避免缝隙处积存污渍导致锈蚀，同时也减少了应力集中点，提升部件的抗疲劳寿命。
