电子设备内置钣金固定安装支架结构

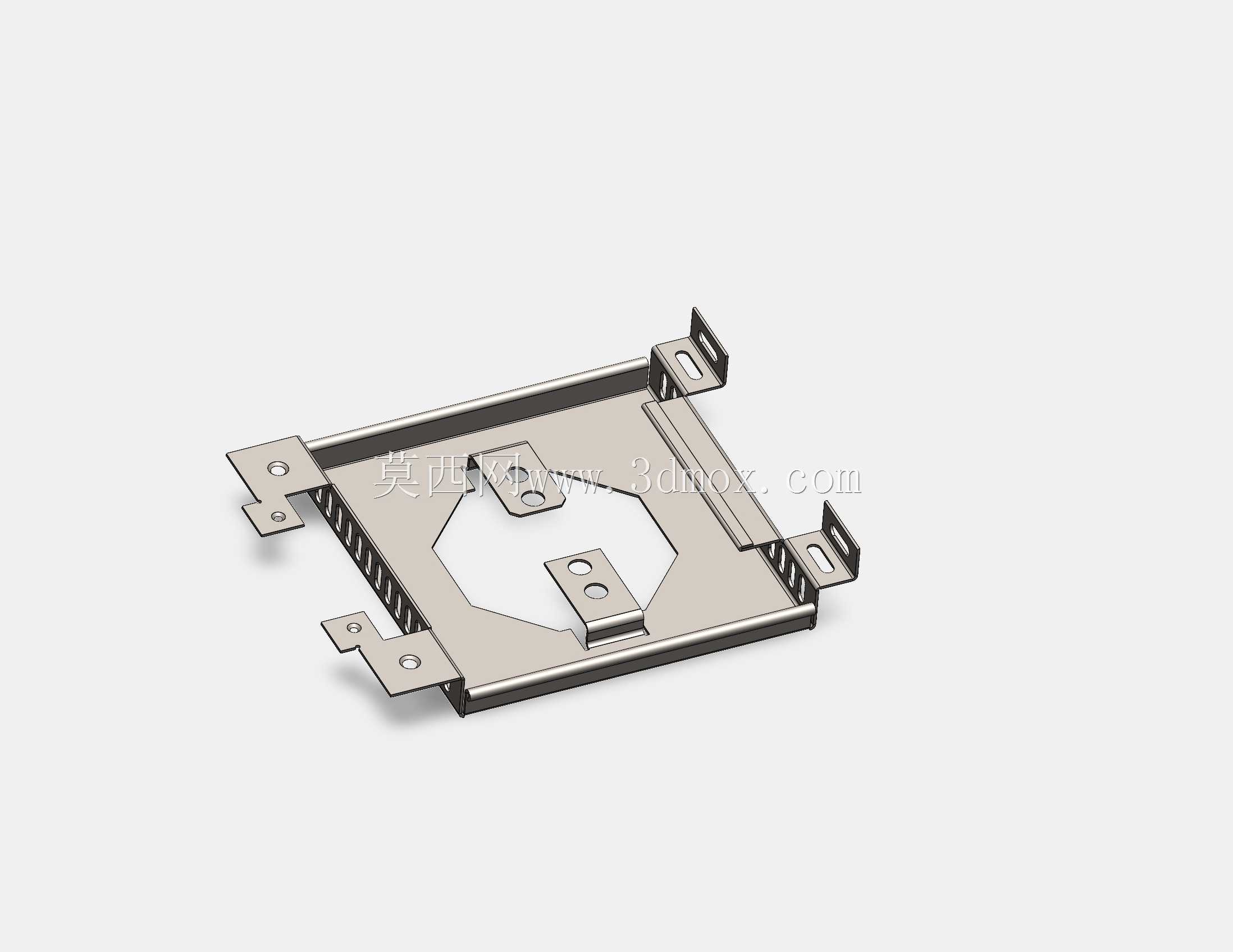

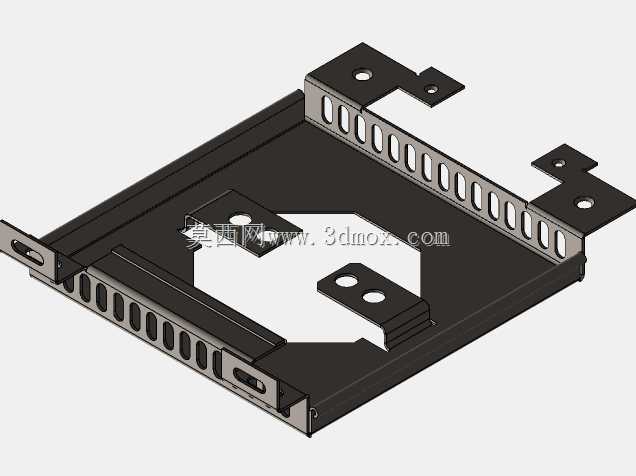

　　这类钣金支架多应用在台式计算机、工业控制机箱、嵌入式工控设备的内部空间，核心作用是承载固定硬盘、扩展功能板卡、小型电源模块这类需要可靠定位的内置部件，避免设备在运输、运行振动过程中出现部件移位、接口松脱的问题。从结构设计来看，整体采用一体冲压折弯成型工艺，基材选用常规冷轧钢板，表面做镀锌钝化处理，兼顾结构强度与防锈能力，不需要额外做表面喷涂就能满足机箱内部的使用环境要求。支架主体的平面区域做了异形镂空设计，并非单纯为了减重，一方面是避让被固定部件底部的凸起焊点、电容元件，避免安装时出现部件顶起无法贴合的问题，另一方面镂空区域可以形成空气对流通道，帮助被固定的电子元件在运行时散出热量，避免热量在支架与部件的贴合面堆积。

　　四周延伸出的带孔安装耳，折弯角度经过精准计算，安装耳上的通孔位置完全匹配机箱内部预设的螺柱点位，安装时不需要额外做位置调整，直接用标准螺丝就能完成固定，每个安装耳的折弯根部都做了小尺寸的压筋加强处理，避免多次拆装或者受振动时折弯处出现开裂变形。支架平面上分布的多个腰型孔与小圆孔，适配不同尺寸规格的被固定部件，腰型孔预留了一定的安装调整余量，就算被固定部件的安装孔位存在小幅公差，也能顺利对位锁紧，不需要二次对支架进行孔位加工。从安装边界来看，支架整体厚度控制在1.2mm，成型后整体高度不超过15mm，不会占用过多机箱内部的垂直空间，适配多数标准ATX、ITX机箱的内部安装间隙，安装耳向外延伸的总宽度与机箱内部的安装跨距完全匹配，

　　不会和机箱内的主板、走线槽、散热风道产生干涉。设计过程中优先考虑了冲压加工的工艺性，所有折弯处的内R角都匹配板材厚度设置，避免折弯时出现板材开裂，所有外露边缘都做了卷边或者去毛刺处理，安装时不会划伤操作人员的手部，也不会割破机箱内的线材绝缘层。这类支架的结构设计没有多余的冗余特征，每一处折弯、每一个开孔都对应实际的装配需求，在满足结构强度、安装适配性的前提下尽可能减少材料消耗，适合批量冲压生产，能有效控制加工成本，在批量装配的流水线作业中，操作人员不需要复杂的工装辅助，就能快速完成支架与部件、支架与机箱的装配作业，大幅提升整机的装配效率。在实际使用场景中，这类支架除了应用在常规计算机机箱内，也可以经过小幅尺寸调整后，用在通讯设备机箱、安防监控主机、小型检测仪器的内部，作为各类功能模块的固定承载件，其钣金结构的抗振性能优于塑料支架，在有一定振动要求的工业设备场景中，能长期保持部件的安装可靠性，不会因为长期受振出现固定失效的问题。
