巴特拉学生方程式赛车整车结构设计

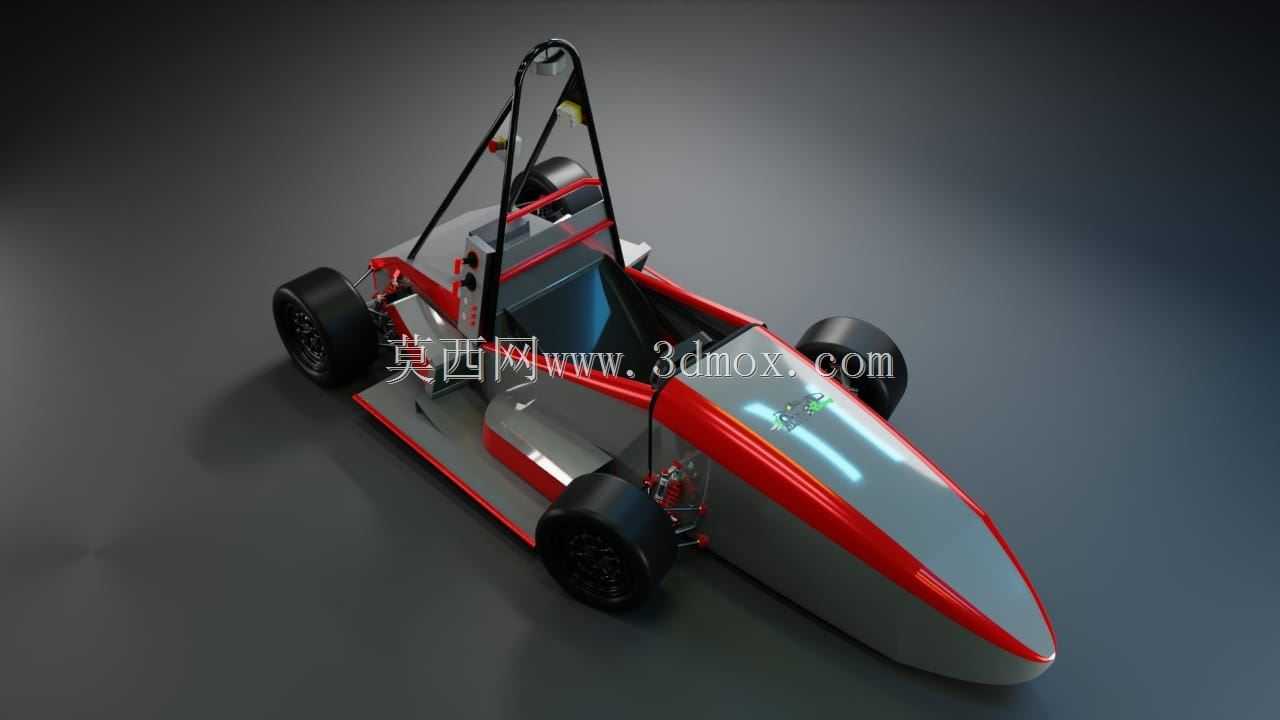

　　这款学生方程式赛车的三维结构设计，完全围绕大学生方程式赛事的场地竞速场景展开，所有结构布局都优先服务于赛道内的急加速、高速过弯、短距离制动等核心工况需求。从实际赛事使用角度出发，整车的动力单元采用后置后驱布局，将动力总成布置在驾驶舱后方的车架中部区域，既可以平衡前后轴荷分配，也能缩短传动半轴的长度，减少动力传递过程中的损耗，同时给前部的碰撞缓冲结构留出足够的安装空间，满足赛事安全规则的硬性要求。车架部分采用空间桁架式结构，主环、前环、侧边防撞结构全部采用标准规格的合金钢管焊接成型，在建模过程中已经提前预留了驾驶员坐姿、安全带安装点、油箱固定位、电控系统安装舱的边界尺寸，所有管件的连接节点都做了应力集中规避处理，

　　避免在高速过弯产生的侧向载荷、制动时的纵向载荷作用下出现焊缝开裂的问题。车身覆盖件采用轻量化的复合材料成型思路，前部鼻锥的流线型曲面经过空气流向优化，既可以降低高速行驶时的正面风阻，也能将前部气流导向两侧的散热单元，给后方的动力系统、制动系统提供足够的冷却气流；侧箱部分的曲面造型贴合车架侧边防撞结构的轮廓，没有额外突出的结构，避免在赛事过程中发生剐蹭时损坏覆盖件，同时侧箱内部预留了散热器、冷却管路的安装空间，所有管路的走向都在三维模型中做了干涉检查，不会和悬架摆臂、转向拉杆产生运动干涉。悬架系统前后均采用不等长双叉臂独立悬架结构，上下摆臂的长度、硬点位置经过反复调校，在车轮上下跳动时可以将轮距变化、外倾角变化控制在合理区间，

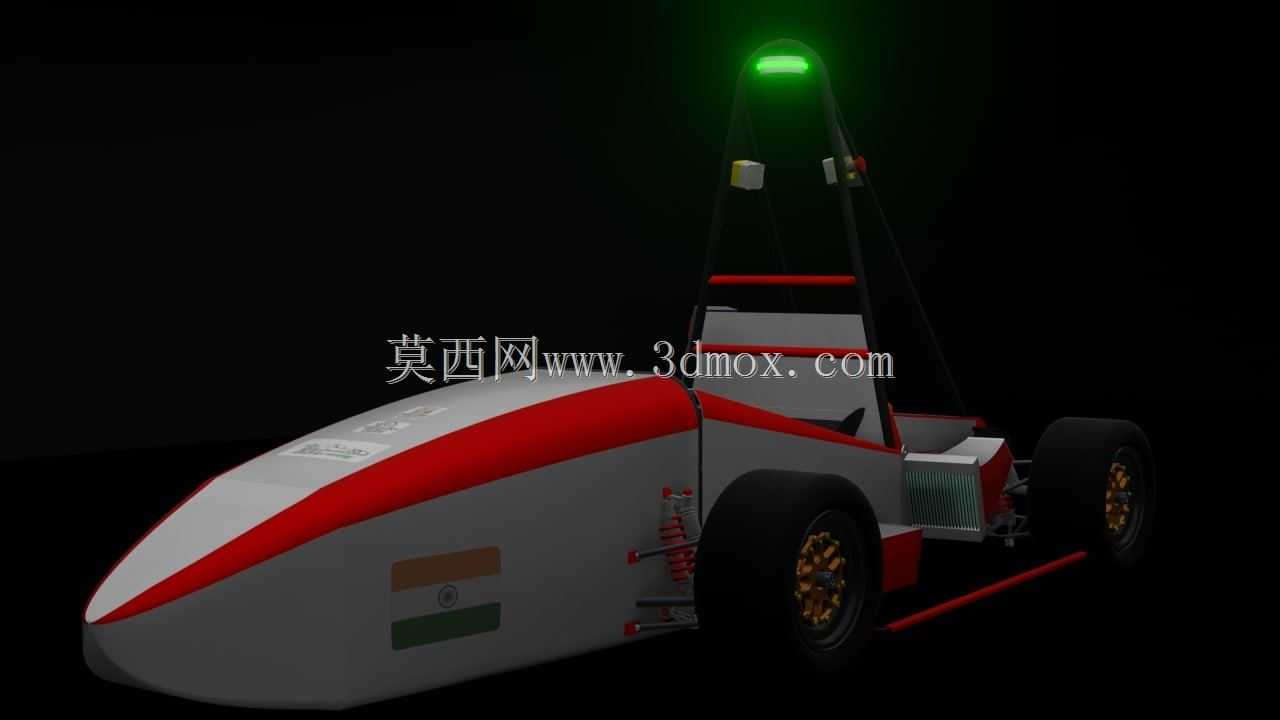

　　保证轮胎在过弯时可以获得最大的接地面积；减震器采用倾斜布置的安装方式，通过摇臂结构连接下摆臂，既可以降低减震器的安装高度，优化整车质心位置，也能方便赛事过程中快速调整减震阻尼、弹簧刚度，适配不同抓地力水平的赛道铺装路面。转向系统采用齿轮齿条式转向机，安装在前轴后方的车架低位处，转向拉杆的长度、角度经过运动校核，在方向盘满打行程内不会和悬架、制动管路产生干涉，转向比设定偏向场地竞速的灵敏取向，小幅度的方向盘转动即可获得足够的前轮转角，适配赛道内连续小半径弯角的转向需求。制动系统采用四轮盘式制动结构，前后制动卡钳的安装硬点、制动盘的通风结构都在模型中做了细节还原，制动管路沿着车架管件内侧布置，避免行驶过程中被飞石击打损坏，同时平衡杆的安装位置预留了调整空间，可以根据不同赛道的抓地力情况快速调整前后制动力分配比例。驾驶舱内部的布局完全按照单人驾驶的赛事需求设计，座椅的安装位置、方向盘的倾角、踏板组的前后调节范围都做了边界限定，可以适配不同身高的驾驶员坐姿，防滚架顶部预留了赛事要求的状态指示灯安装位，也就是模型中顶部的绿色指示灯结构，用于赛事过程中给裁判、周边车辆传递车辆运行状态信号；驾驶舱侧面预留了防火墙的安装边界，将驾驶舱和后方的动力舱、油箱区域完全分隔，满足赛事的安全防火要求。整车的轮距、轴距、离地间隙都严格遵循学生方程式赛事的规则限制，所有外凸结构都做了圆角处理，没有尖锐的凸起部分，避免碰撞过程中产生额外的伤害；

　　车轮部分采用赛事专用的光头胎搭配轻量化轮毂，轮毂的安装节圆、偏距都和悬架羊角的安装硬点完全匹配，轮胎的外径在满载状态下不会和轮拱、悬架摆臂产生刮擦。在建模过程中，所有的装配关系都按照实际生产装配的逻辑设定，标准件全部采用通用规格，方便加工采购阶段快速选型，焊接件的拆分也考虑了实际加工的工艺性，没有出现无法焊接、无法拆装的封闭结构；所有电气线路的走向都在模型中预留了走线槽的位置，沿着车架内侧布置，和运动部件保持足够的安全距离，避免长期震动导致线路磨损短路。这款模型的结构细节覆盖了从车架主结构到小的安装支架的全部层级，既可以作为学生方程式赛事参赛队伍的结构设计参考，也能用于汽车工程相关专业的教学演示，帮助设计人员理解竞速类车辆的布局逻辑、硬点设定思路、结构强度校核的核心关注点。
