车载集成式功能控制仪表板结构设计

　　做车载电控部件结构设计快十二年，经手的乘用、工程车辆仪表板壳体方案不下四十套，眼前这套集成式功能控制仪表板的结构逻辑，是典型的面向小空间驾驶舱做的紧凑化布局方案，和早年做的矿用窄体驾驶室控制单元的设计思路有不少共通之处。先从安装边界说起，这类仪表板一般是嵌入驾驶舱中控预留的安装槽位，壳体采用一体式注塑成型的盒体结构，侧壁预留的安装凸耳上开有标准安装孔，适配M4规格的自攻螺钉固定，安装时不需要额外做焊接支架，直接卡入中控预留槽后拧紧紧固件即可，安装公差控制在±0.2mm范围内，避免后期车辆行驶过程中出现共振异响。

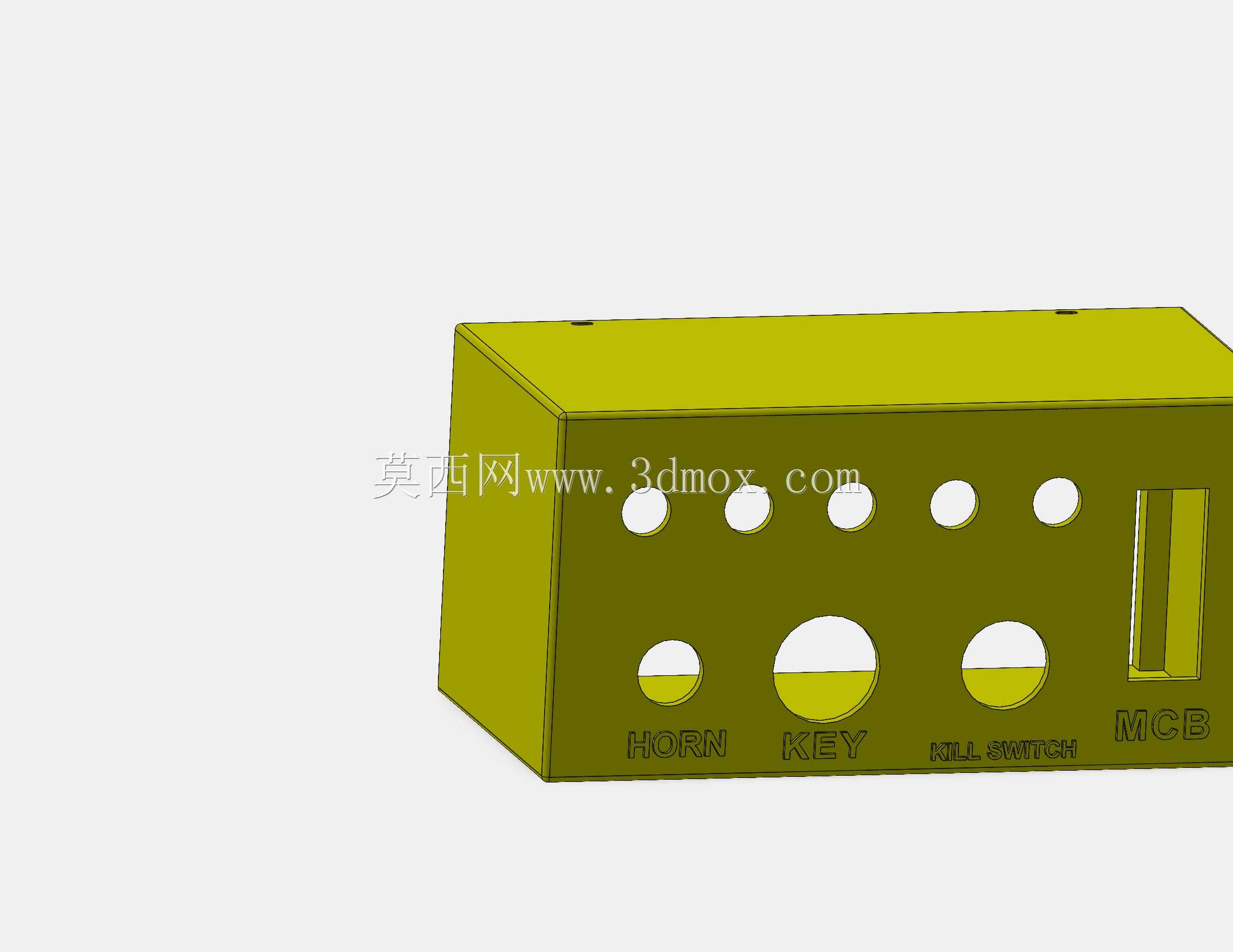

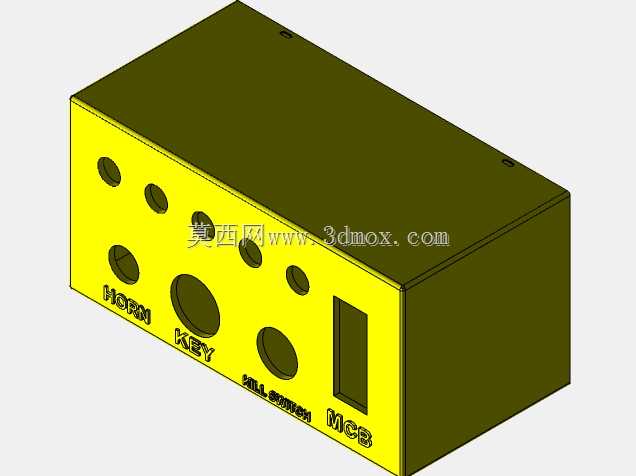

　　孔位布局是这套结构的核心设计点，正面面板上的孔径做了明确的尺寸区分，最下方三个大尺寸开孔分别对应喇叭控制按键、钥匙启动开关、备用功能大旋钮的安装位，其中钥匙开关位的开孔直径最大，要适配常规车用钥匙锁芯的安装尺寸，开孔边缘做了1mm的倒角处理，避免锁芯装配时刮伤表面涂层；上方一排四个小尺寸开孔，分别对应不同的功能指示灯、小型拨动开关的安装位，每个开孔的中心距都严格按照所选电气元件的安装尺寸做了预留，相邻元件之间保留至少8mm的间隙，一方面方便后期线束插接操作，另一方面避免不同开关操作时出现干涉。面板下方蚀刻的功能标识，是直接在模具上做的凹刻纹理，注塑成型后不需要额外做丝印工序，长期使用不会出现标识磨损脱落的问题，比后期粘贴标识的方案耐用性提升不少，尤其适合工程作业车辆这类使用环境复杂、操作人员手部经常沾有油污泥沙的场景。

　　从功能特性来看，这套仪表板把驾驶操作常用的喇叭控制、电源总开关、钥匙启动、MCB过载保护开关都集成在同一块面板上，操作人员不需要在驾驶舱内分散寻找不同的控制开关，所有高频操作的功能件都布置在手臂自然伸展可触及的范围内，符合人机工程学的操作要求。右侧预留的长条形开槽，是为拨动式电源总开关预留的安装位，开槽的宽度和深度刚好匹配开关拨杆的活动行程，拨杆活动时不会和面板边缘发生剐蹭。壳体内部做了均匀分布的加强筋结构，筋条厚度控制在1.8mm，和壳体主体2.2mm的壁厚形成合理的厚度差，避免注塑成型时出现缩痕、翘曲等缺陷，同时加强筋的布局刚好对应内部电气元件的安装点位，元件可以直接通过卡扣或者小螺钉固定在加强筋预设的安装柱上，不需要额外增加内部安装支架，能有效控制整体的重量和制造成本。

　　实际应用场景里，这类紧凑集成的仪表板除了用在常规的乘用车辆改装场景，更多是适配小型工程作业车辆、农用机械、特种作业设备的窄体驾驶舱，这类驾驶舱的中控空间非常有限，不可能像家用乘用车那样布置大尺寸的集成中控屏，需要把核心的控制功能都集中在小块面板上，同时还要保证操作的辨识度和可靠性。设计时特意把不同功能的开孔做了尺寸和位置的区分，操作人员即使在光线不好的作业环境下，靠触觉也能快速分辨不同的功能按键，减少误操作的概率。壳体的边角都做了R3的圆角处理，没有尖锐的棱角，避免操作人员上下车或者操作时被磕碰划伤。另外面板的安装平面度控制在0.1mm以内，装配后和中控安装面的贴合缝隙均匀，不会出现缝隙不均影响美观的问题，同时缝隙处可以加装薄橡胶密封条，避免驾驶舱清洗时的水渍、日常使用的灰尘进入壳体内部，影响内部电气元件的使用寿命。

　　做这类结构设计的时候，最容易忽略的就是线束的走线路径，这套仪表板的壳体后侧预留了统一的线束出线孔，出线孔位置做了翻边处理，避免锋利的边缘割伤线束绝缘层，内部预留的线束空间足够容纳所有元件的接插件，不会出现线束挤压导致的接触不良问题。不同功能元件的安装位都做了防呆设计，比如钥匙开关位的开孔旁做了定位缺口，锁芯安装时只有对准缺口才能装入，避免装配时出现方向装反的问题，能有效提升生产线的装配效率，减少人工装配的出错率。整体结构没有采用复杂的卡扣或者拼接结构，一体式的壳体设计也让后期的维护拆卸更加方便，只需要拧下周边的固定螺钉就能拆下整个面板，对内部元件进行检修更换，不需要拆解周边的中控内饰件，能大幅降低后期的维护成本。
