管道式文丘里流量测量装置结构设计

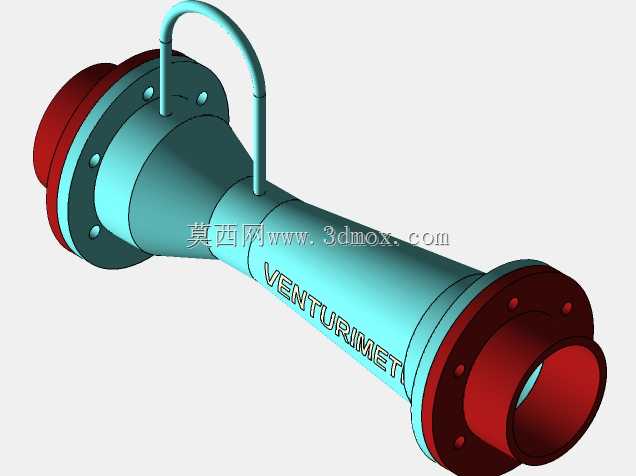

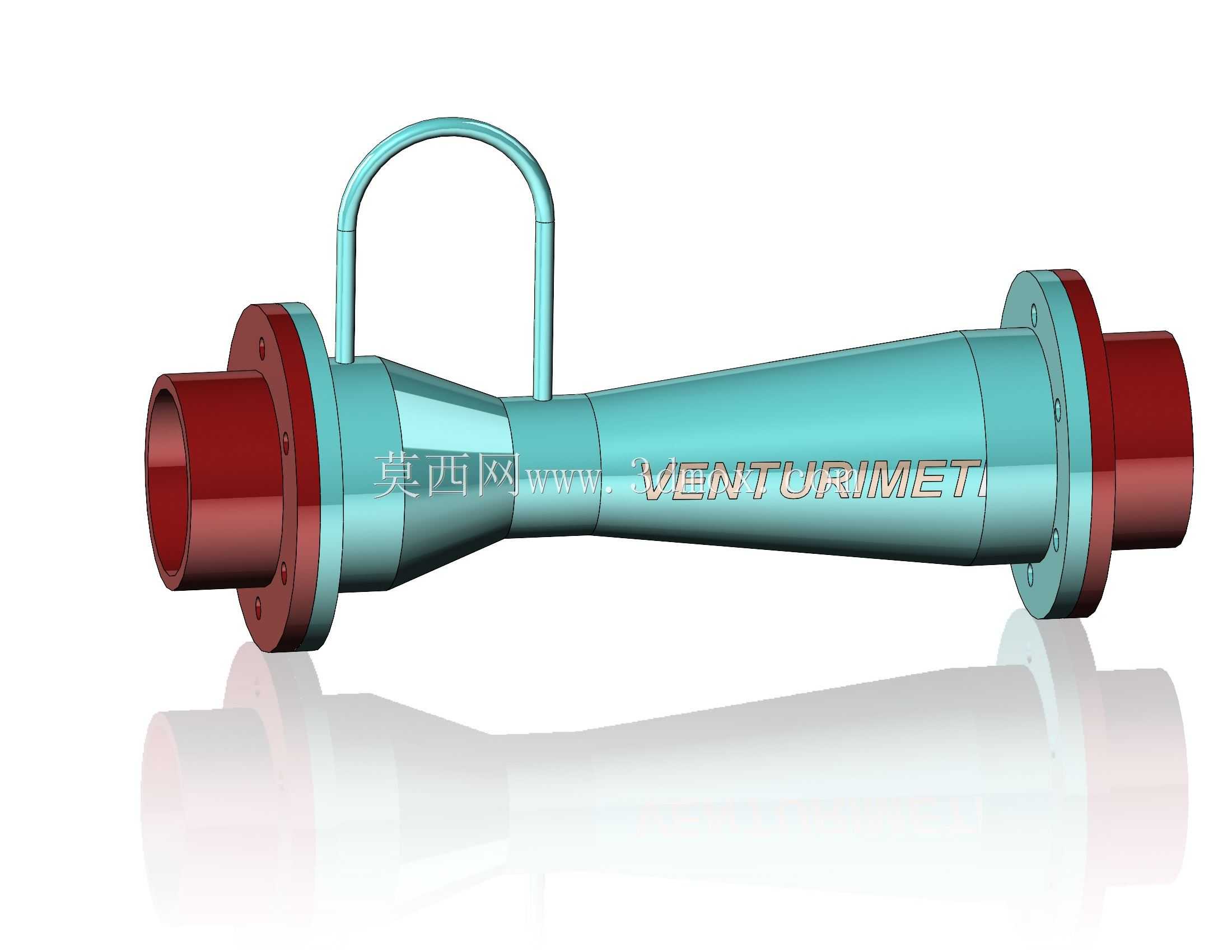

　　在化工、市政给排水、暖通空调、冶金等行业的流体输送管路系统中，差压式流量检测是应用普及率极高的测量方案，文丘里结构的节流件凭借压损小、抗脏污、运行稳定性强的特点，在大管径、低静压、含少量杂质的流体工况中始终占据稳定的应用份额。这套文丘里测量装置的整体结构严格遵循经典文丘里管的流道设计逻辑，主体流道依次设置入口圆柱段、圆锥收缩段、圆柱形喉部、圆锥扩散段四个核心功能区段，各段之间采用平滑圆弧过渡，最大程度降低流体经过节流件时的局部涡流损失，相比孔板类节流装置，其永久压损可降低60%以上，尤其适配长距离输送、泵组余压有限的管路系统，能有效减少输送过程的能耗损耗。

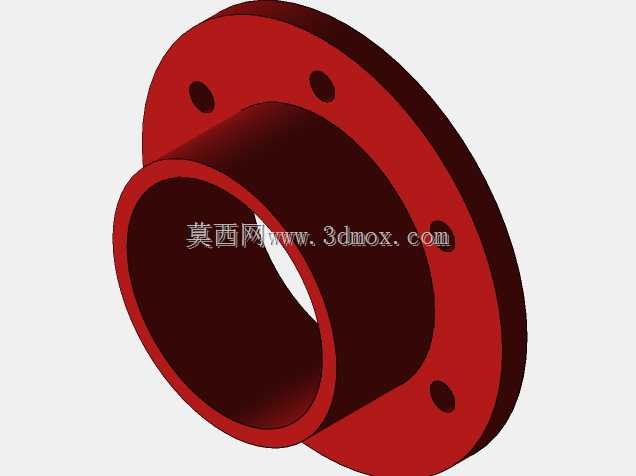

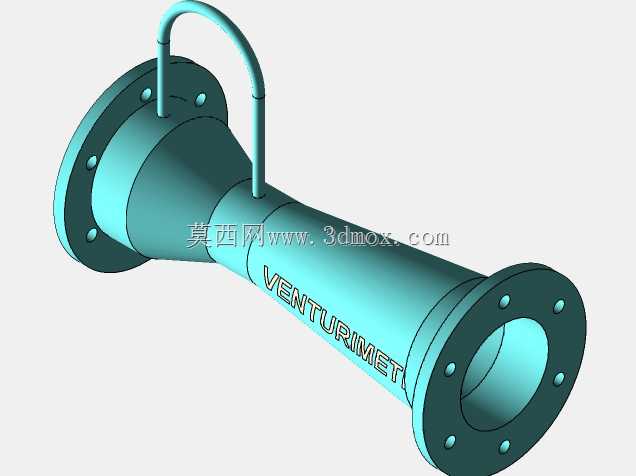

　　从安装适配维度来看，装置两端采用标准凸面法兰连接结构，法兰端面的密封槽、螺栓孔位排布完全匹配同压力等级的工业管道法兰标准，现场安装时无需额外加工转接件，可直接串接在工艺管路的直管段区间。需要注意的是，安装位置前端需预留不小于5倍管径长度的直管段，后端预留不小于2倍管径的直管段，规避弯头、变径、阀门等扰流件对入口流场的干扰，保证测量精度的稳定性。装置顶部设置的弯型引压结构，分别连通入口圆柱段的高压取压口与喉部位置的低压取压口，两个取压口的内孔边缘做了倒圆角钝化处理，避免突出的毛刺干扰取压位置的流场稳定性，引压管的弯曲半径满足压力传导的管路规范，可直接外接差压变送器，通过采集两个位置的静压差，结合已知的流体密度、流道截面积参数，即可通过伯努利方程换算出管路内的实时体积流量。

　　在结构设计细节上，收缩段的锥角控制在21度±1度区间，扩散段的锥角控制在7度到15度之间，这个角度区间是经过大量流体仿真验证的最优范围：收缩段稍大的锥角可以让流体平稳加速，避免流道壁面出现脱流现象；扩散段稍小的锥角可以让经过喉部加速的流体逐步减速升压，尽可能减少动能向内能转换的不可逆损失，降低整体压损。喉部段的内径尺寸公差严格控制在IT7级精度，内表面粗糙度达到Ra1.6以下，减少壁面摩擦对流体流速的影响，保证流出系数的长期稳定性，装置投用后不需要频繁校准，长期运行的测量精度偏差可控制在±1%以内。

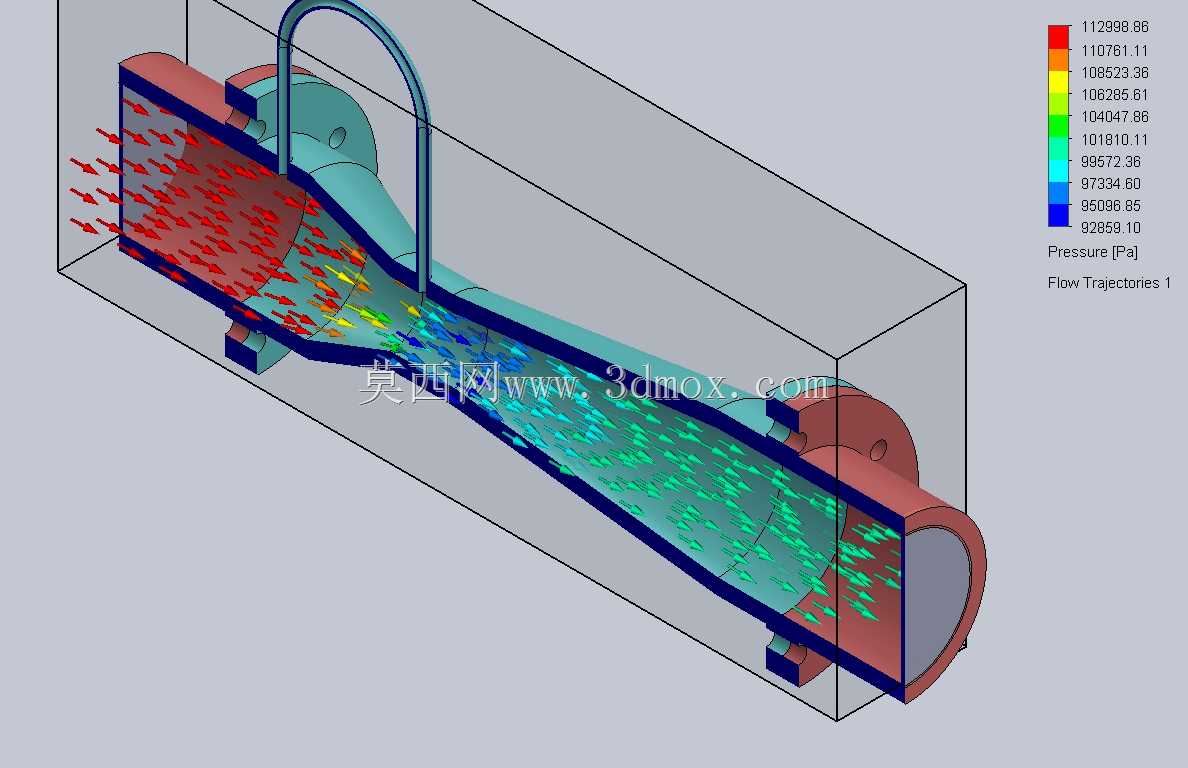

　　从材质适配的角度，这套结构的主体流道可根据测量介质的腐蚀特性选择碳钢、304不锈钢、316L不锈钢等不同材质，引压管可选择与主体同材质或者不锈钢材质，避免不同介质腐蚀导致的取压口堵塞、管壁破损问题。针对含固体颗粒的污水、矿浆类介质，文丘里的平滑流道结构不存在孔板类节流件的锐角积污区域，不容易出现介质滞留堵塞的问题，日常运维仅需要定期对引压管进行吹扫排污即可，运维工作量远低于其他差压式节流装置。另外，装置整体的结构强度经过额定工作压力下的强度校核，法兰厚度、筒体壁厚都满足对应压力等级的压力容器设计规范，可承受管路运行中的水锤冲击、温度形变带来的应力影响，不会出现结构变形、密封泄漏的问题。在三维建模过程中，各段流道的衔接曲面做了连续曲率处理，装配体的法兰配合面、引压管焊接位置都做了贴合干涉检查，导出的工程图可直接用于生产加工的尺寸参考，也可用于流体仿真分析的模型基础，帮助设计人员快速完成管路测量系统的方案搭建。
