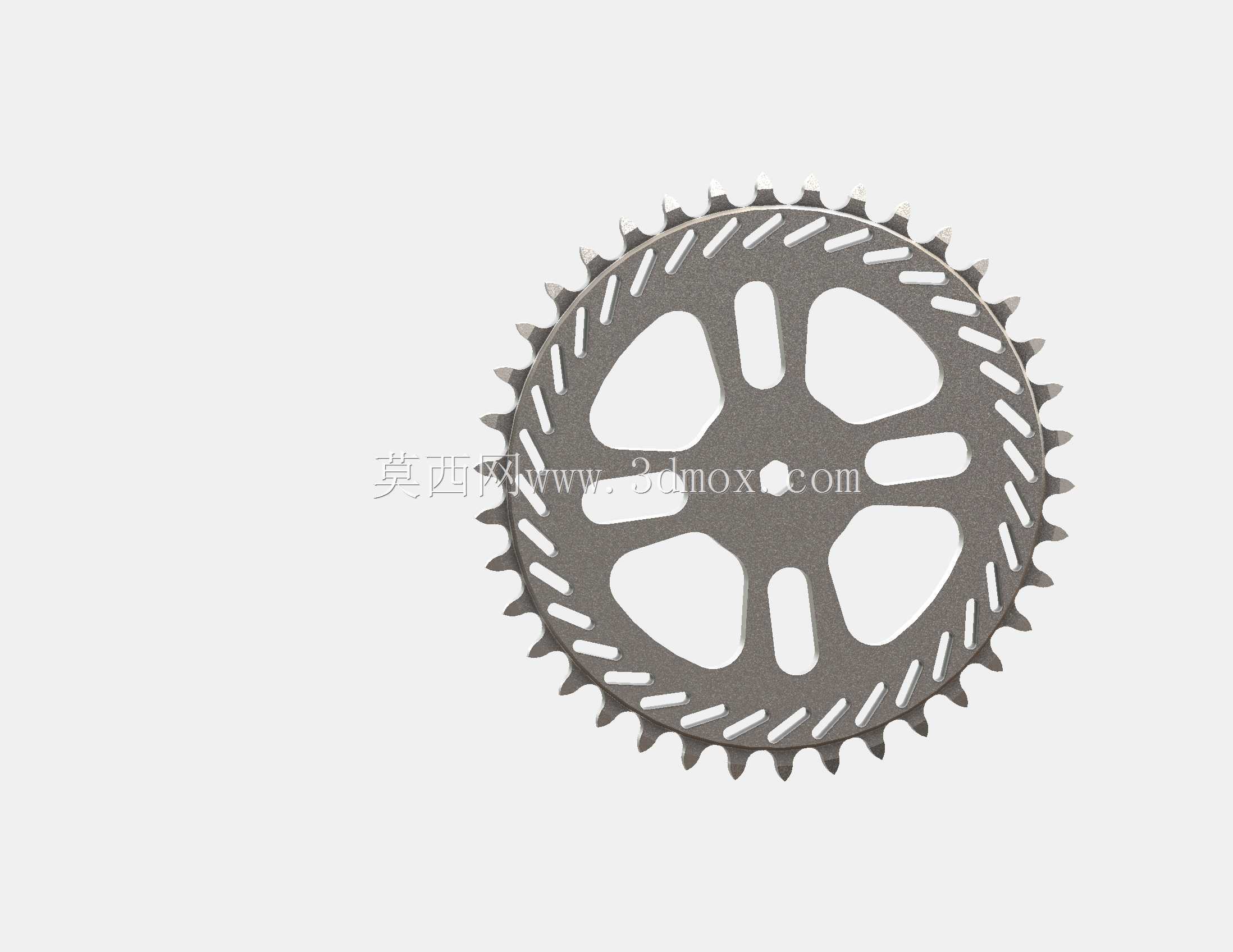

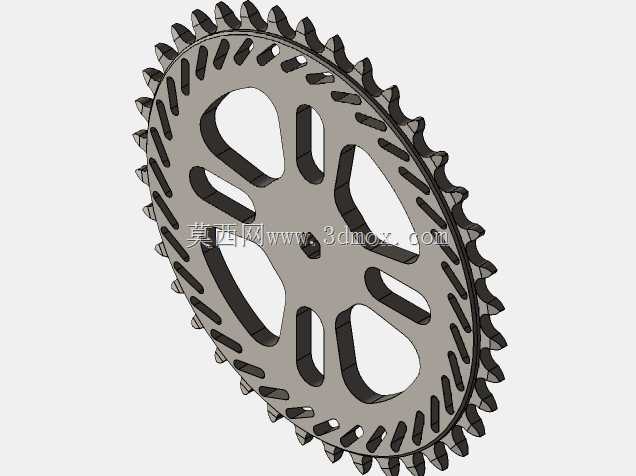

轻量化镂空式传动链轮结构设计

　　在各类链传动工况场景中，链轮作为核心啮合传动部件，其结构合理性直接决定整套传动系统的运行稳定性、负载能力与维护周期。这款链轮的设计首先围绕中低速重载传动场景的实际需求展开，常见应用覆盖输送线驱动端、非机动车传动系统、轻工设备传动单元、农用机械动力传递模块等场景，区别于传统实心链轮的厚重设计，该结构在保证齿部啮合强度的前提下做了系统性的轻量化优化。从齿形设计逻辑来看，齿廓曲线完全匹配对应节距的滚子链啮合参数，齿沟圆弧半径做了适配性调整，能保证链节滚子进入啮合时顺滑卡入，避免跳齿、咬链问题，同时齿侧间隙预留了合理的磨损补偿量，在长期运行出现均匀磨损后仍能维持稳定啮合，不会过早出现传动异响或传动精度下降问题。

　　轮体部分的镂空设计并非单纯减重，每一处减重孔的轮廓都经过受力路径校核：中心安装孔周边保留了足够厚度的实体轮毂区域，用于传递安装轴的扭矩，从轮毂向外延伸的辐条结构对应每两个齿之间的受力传导路径，保证啮合时的齿部受力能均匀传导至轮毂，不会出现应力集中导致的辐条断裂问题；辐条之间的异形镂空孔在降低整体轮体重量的同时，还能在运行过程中带动周边空气流动，带走链传动啮合过程中产生的摩擦热量，降低长期运行时的轮体与链条温升，减少润滑脂的高温失效概率。安装边界方面，中心安装孔的公差带按照过渡配合设计，适配常用的传动轴安装尺寸，孔位周边预留了键槽加工余量，设计人员可根据实际传动扭矩需求选择平键、花键等不同的周向固定方式；轮体的轴向厚度经过匹配计算，

　　对应适配链条的内节内宽参数，保证啮合时链条不会出现轴向窜动，同时轮缘两侧的齿边做了微小倒角处理，避免安装对位时刮伤链板，也能减少运行过程中链板侧面的异常磨损。从实际使用角度考量，这种镂空结构的链轮在同等负载能力下，相比同规格实心链轮重量降低近四成，能有效降低传动轴的径向负载，减少支撑轴承的磨损速度，尤其在长轴距、多链轮传动的输送设备中，多组链轮的减重累积效应能明显降低驱动端的动力损耗，提升整套传动系统的能效比。设计过程中还兼顾了加工工艺性，所有镂空轮廓的转角处都做了圆角过渡，无论是采用铣削加工、粉末冶金成型还是冲压成型工艺，都能避免加工过程中的应力集中问题，减少加工工序的刀具损耗，适合批量生产制造。在设备选型适配时，设计人员可直接根据传动系统的链条节距、额定传递扭矩、安装轴径参数匹配该链轮结构，无需对齿形做二次调整，仅需根据实际安装空间微调轮毂的轴向长度即可快速适配不同设备的安装需求，能大幅缩短传动系统的设计周期。
