管道夹持式安装泵结构设计方案

　　在民用建筑供水、小型工业循环管路、实验室流体输送系统中，经常遇到管路改造空间有限、无法预留独立泵安装基座的场景，这类场景下传统落地式或法兰对接式泵体往往受限于安装空间，需要额外加工转接支架，不仅提升施工成本，还会增加管路泄漏点，管道夹持式安装的泵结构正是针对这类痛点开发的配套流体部件。

　　从实际使用场景来看，这类泵体不需要额外预制混凝土基座或者焊接安装支架，直接通过配套的管夹结构固定在现有输送管道上，大幅缩短现场施工周期，尤其适合老旧管路改造、临时流体输送回路搭建、紧凑型设备内部管路配套等场景，比如小型中央空调冷却水循环支路、实验室纯水输送管路、小型化工试验装置的流体回路，都能见到这类安装形式的泵体应用。

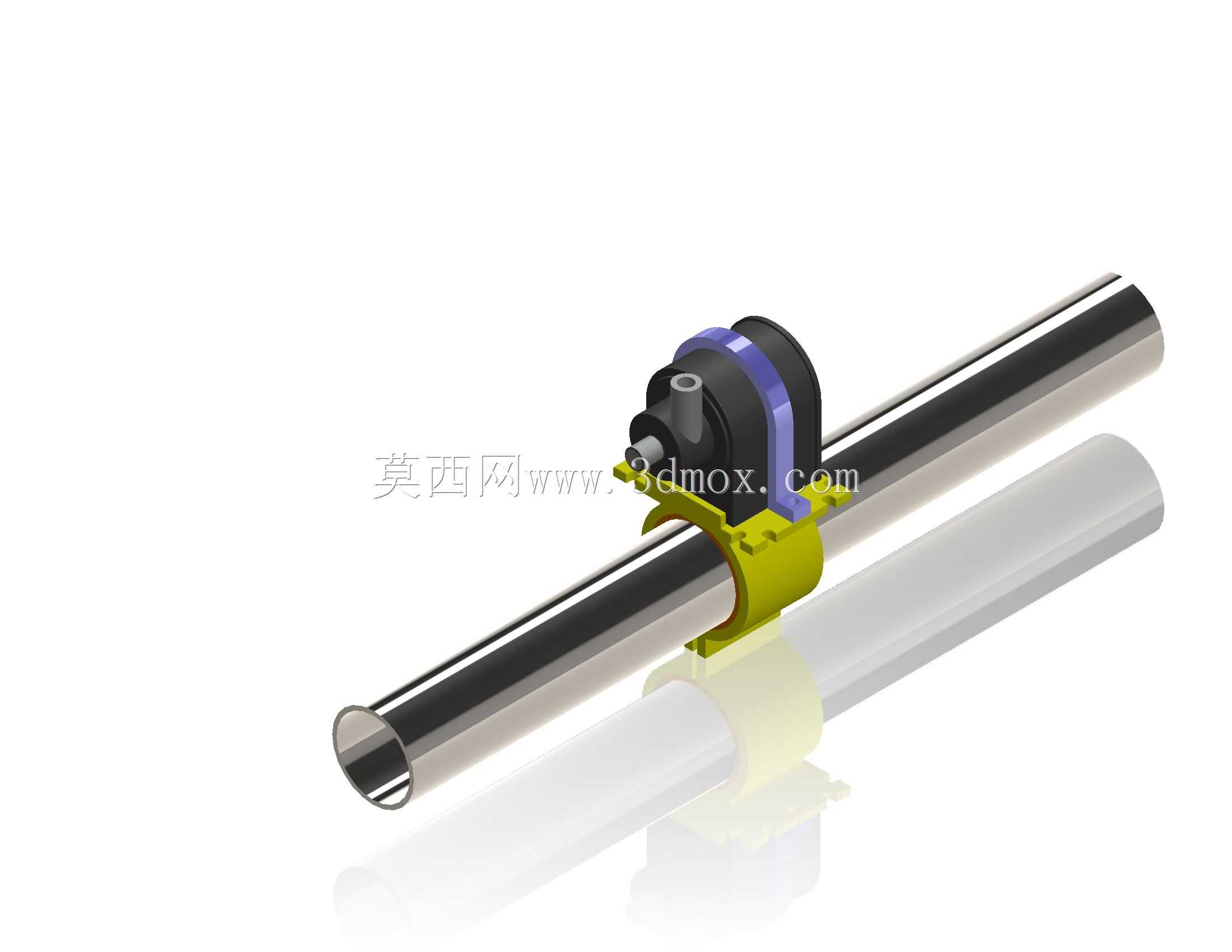

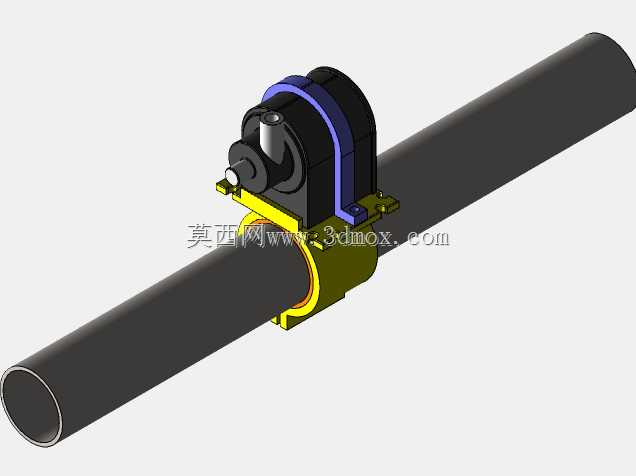

　　该结构的核心设计思路是将泵体的支撑受力直接传递到现有管道上，因此在结构设计阶段首先需要核算夹持部位的受力边界：管夹采用上下对开的抱箍结构，与管道接触的内侧预留防滑纹理安装槽，可配套橡胶防滑垫增大摩擦力，避免泵体运行振动时沿管道轴向滑移或者周向转动。泵体的动力腔体与夹持座采用一体化铸造成型，减少分体连接带来的装配误差，同时提升整体结构刚性，降低运行过程中的共振幅度。

　　从功能特性来看，泵体的进出流道采用轴向直通设计，与所夹持的管道走向保持平行，不需要额外设置90度转弯流道，能最大程度降低流体流经泵体时的局部阻力损失，提升输送效率。泵体的动力端采用侧置布局，电机腔体与流道腔体之间设置独立的机械密封腔，避免输送流体渗入电机绕组，密封腔预留了检修拆卸空间，日常维护时不需要将整个泵体从管道上拆下，即可完成密封件的更换作业。

　　安装边界尺寸方面，该结构的夹持管径覆盖常规小口径流体输送管道范围，管夹的开合尺寸可通过两侧的锁紧螺栓进行微调，适配一定公差范围内的管道外径，不需要针对不同壁厚的管道单独定制夹具体。泵体整体外轮廓在管道径向方向的伸出长度经过优化，不会过度占用管道周边的操作空间，在多管道并行排布的管廊场景下，相邻管道之间只要预留不小于泵体径向宽度的间隙，即可完成安装作业，不需要调整原有管道的排布间距。

　　设计过程中还重点考虑了运行振动的传递问题，夹持抱箍与泵体主体的连接部位设置了橡胶减震垫，阻断泵体运行时的振动直接传递到主管道上，避免振动沿管路长距离传递产生管路共振噪音。流道内壁采用光滑圆弧过渡，没有突兀的截面突变，能减少流体在泵腔内的湍流现象，降低输送含微小杂质流体时的堵塞概率，适配清水、低粘度化工流体、冷却循环水等多种介质的输送需求。

　　在实际选型配套时，需要注意夹持部位的管道需要具备足够的刚性，薄壁塑料管道配套该类泵体时需要在夹持位置加装金属衬套，避免长期夹持力作用下管道产生蠕变变形，导致夹持松动。泵体的重量全部由夹持段管道承担，因此安装位置需要避开管道的柔性连接段，尽量选择靠近管道支架的位置进行固定，进一步降低管道的长期受力负载。
