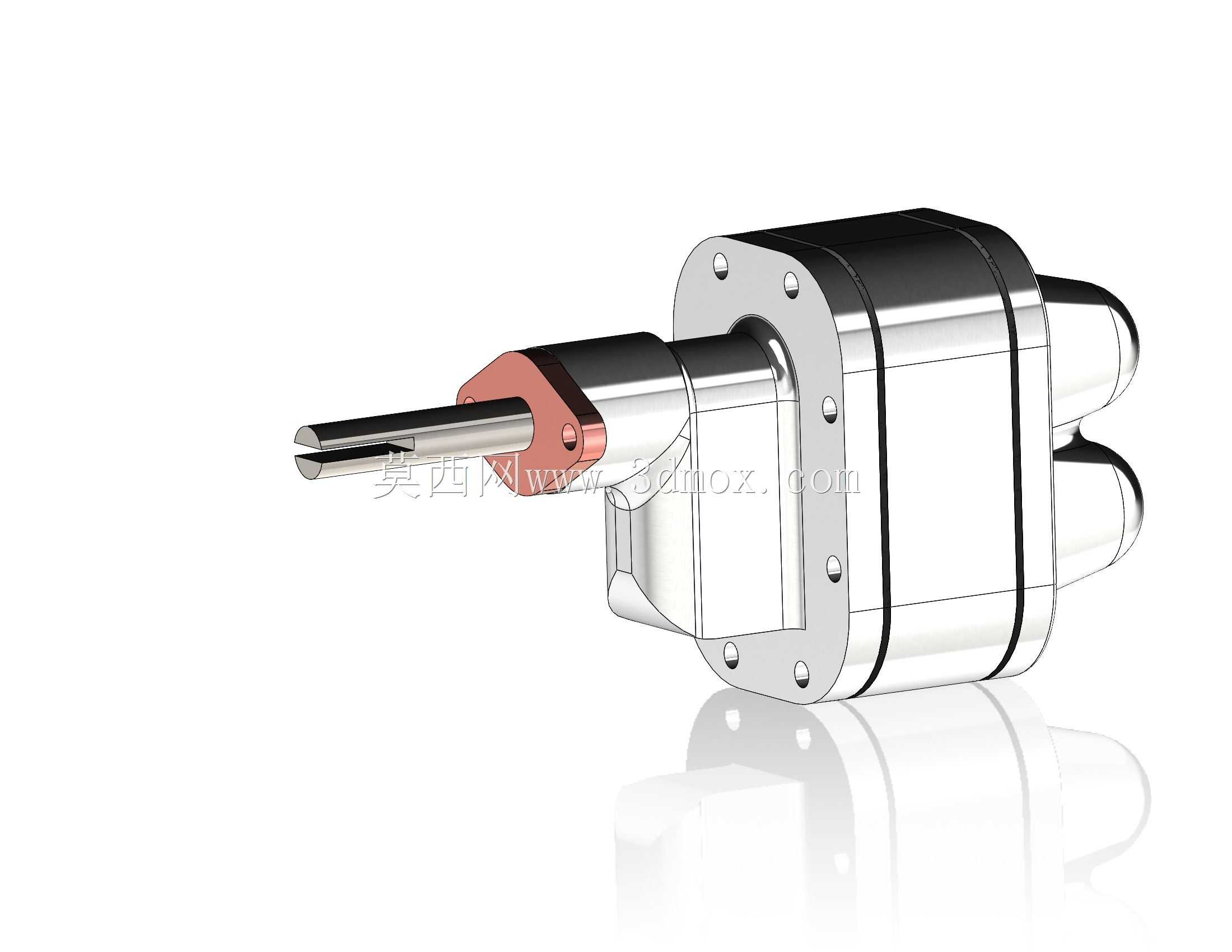

外啮合旋转式齿轮泵结构三维设计

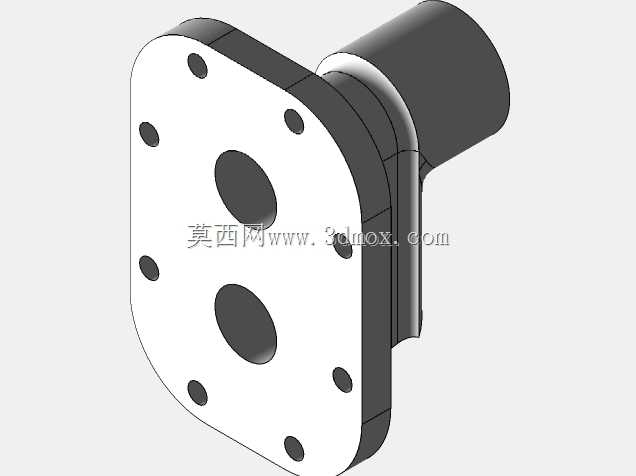

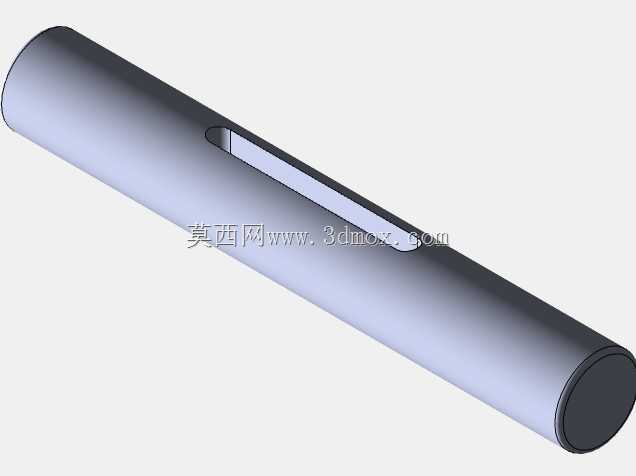

　　这款旋转齿轮泵的建模过程中，首先要明确其核心应用场景——这类容积式泵普遍用在液压系统的动力源环节、润滑介质输送回路，还有低粘度流体的定量输送工况，比如机床的润滑供油、小型液压站的压力输出、燃油输送单元里都能见到同结构产品的身影。实际选型时，很多工程师容易忽略安装边界的匹配问题，这个模型的轴伸端采用标准平键连接结构，进出油口采用对称侧置布局，安装法兰的孔位按照通用液压件安装规范做了等距分布，不管是立式安装在油箱面板上，还是卧式固定在泵组安装座上，都不需要额外做转接板加工，能直接适配常规的安装工位。

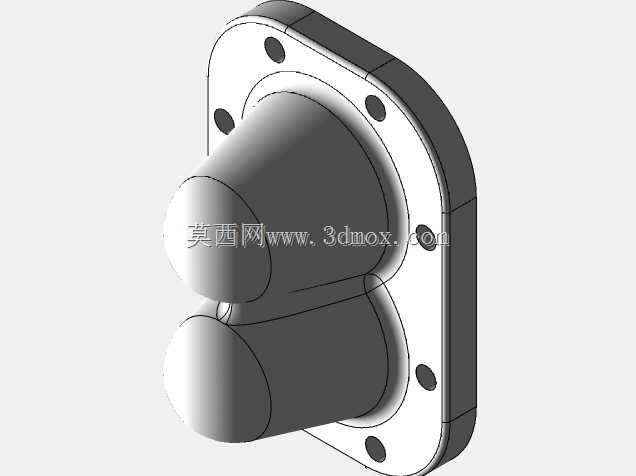

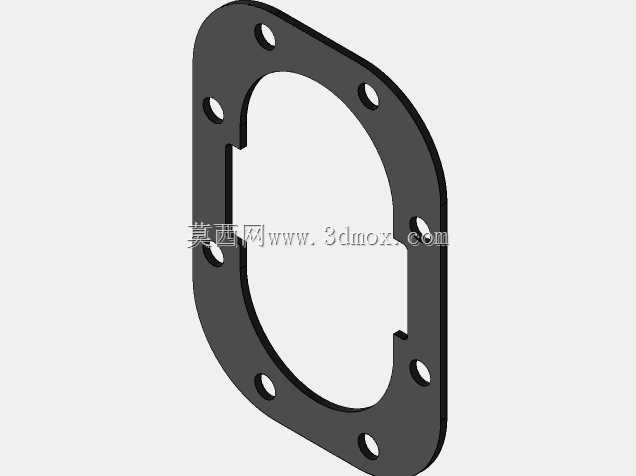

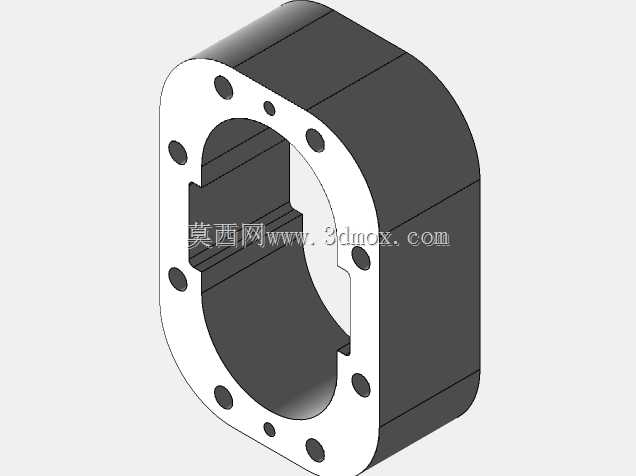

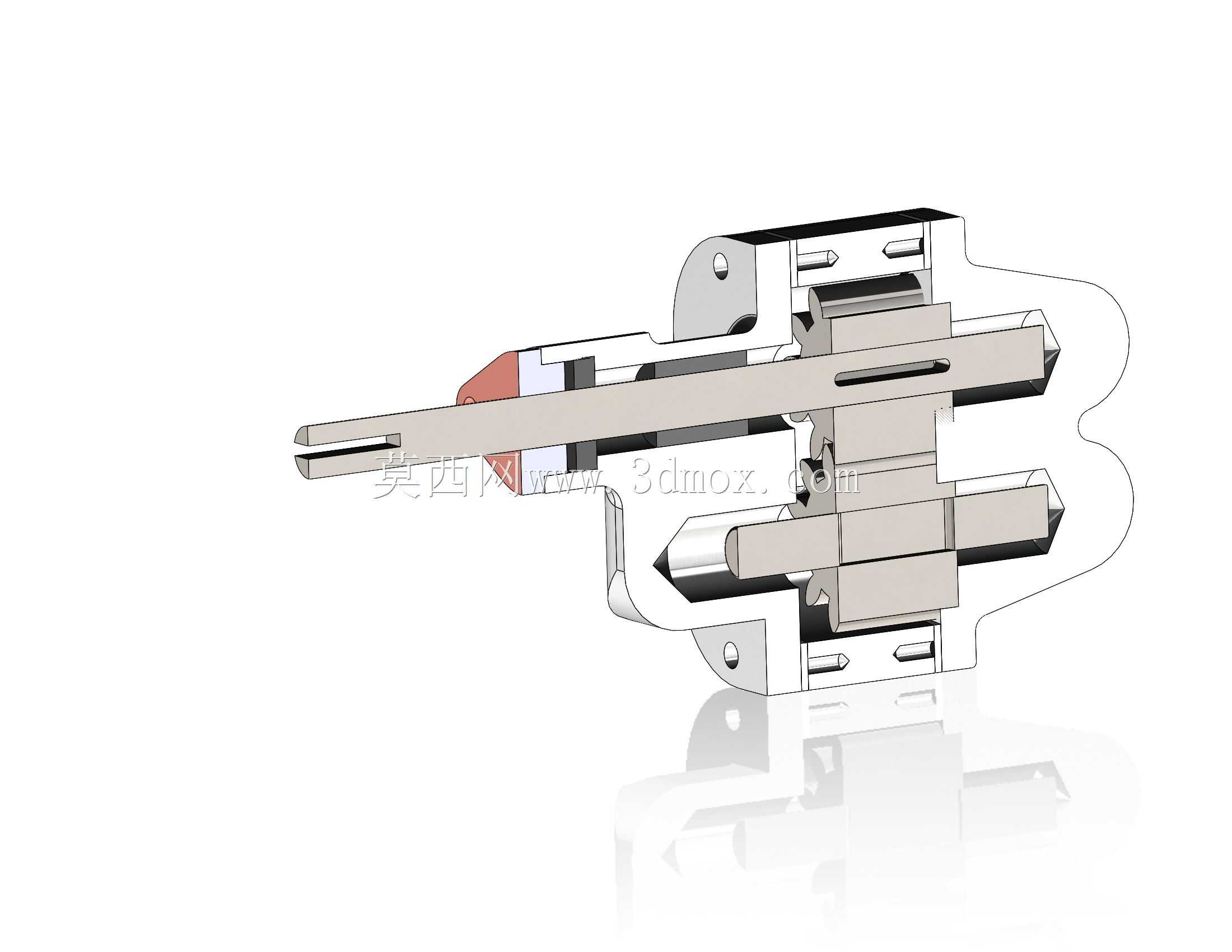

　　从功能特性来看，这款齿轮泵依靠一对啮合旋转的齿轮形成密闭容腔的容积变化来完成吸排油动作，泵体采用三段式叠装结构，两端的端盖通过内六角螺栓与中间泵壳紧固，密封槽预留了标准O型圈的安装位置，能在额定工作压力下避免介质沿结合面渗漏。建模时特意还原了齿轮副的侧隙与齿顶间隙的合理取值，实际生产中这个间隙值直接影响泵的容积效率，间隙过大会导致内泄漏超标，压力上不去，间隙过小则会出现齿轮扫膛，运转时卡滞磨损，所以建模阶段就把公差带的预留考虑进去，后续出工程图时不需要反复调整配合尺寸。

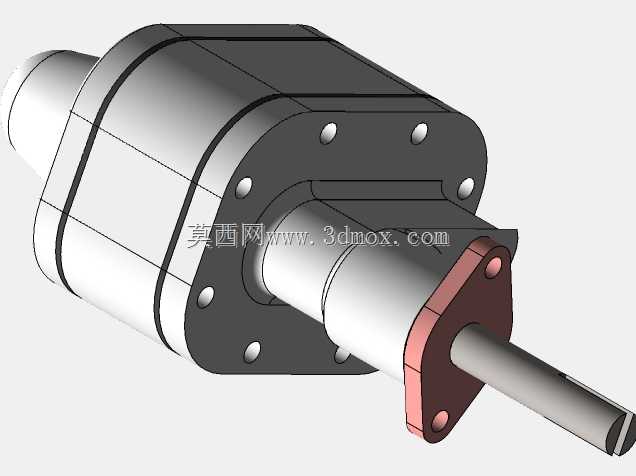

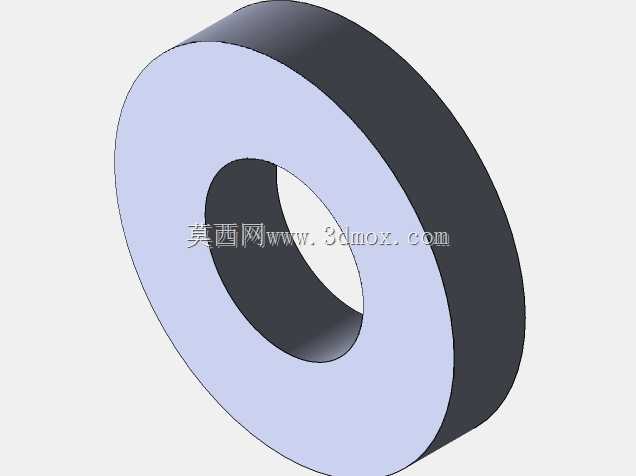

　　设计思路上没有做多余的异形结构，整体外壳采用圆柱与平面结合的造型，既方便铸造时的拔模处理，也能减少加工时的装夹次数，主动轴伸出端设置了轴封安装位，适配标准骨架油封，能防止介质沿轴向外泄漏，同时阻挡外部粉尘进入泵腔内部。进出油口的通径按照额定流量做了匹配，避免通径过小导致吸油阻力过大产生气蚀，也不会因为通径过大造成连接管路的规格浪费。很多新手建模时容易把齿轮的旋向搞反，导致进出油口方向与实际需求不符，这个模型里主动轮与从动轮的啮合位置、旋向匹配都经过运动仿真验证，装配后转动主动轴，两个齿轮的旋转方向能正确形成吸油腔的负压与压油腔的正压，不会出现介质反向输送的问题。

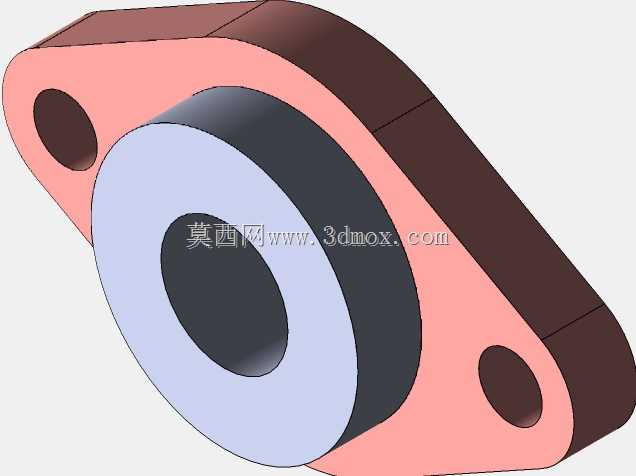

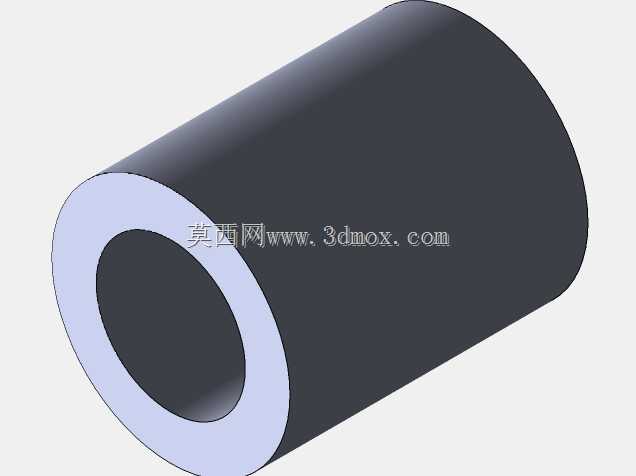

　　从安装尺寸来看，轴伸的直径、伸出长度，安装法兰的止口尺寸、螺栓孔分布圆直径，还有泵体的总长度、最大外径都参考了通用系列齿轮泵的尺寸规范，做设备改造或者替换旧泵时，能直接对照尺寸完成安装，不需要重新调整管路位置或者电机的安装高度。泵体底部的造型做了圆弧过渡，既可以减少铸造时的应力集中，也能避免运转过程中应力集中导致的壳体开裂问题，端盖上的定位销孔做了同轴度约束，装配时能保证两端盖与泵壳的同轴度，避免齿轮轴出现偏载，延长轴承的使用寿命。

　　实际工况中这类齿轮泵适合输送无固体颗粒的油类介质，不适合输送高粘度或者含杂质的流体，建模时也还原了内部的卸荷槽结构，这个结构是很多建模者容易遗漏的部分——当齿轮啮合的闭死容腔容积变化时，卸荷槽可以将闭死容腔与吸压油腔按需连通，消除困油现象，降低泵运转时的噪音与振动，避免因为困油导致的压力脉动，影响整个液压系统的稳定性。整个模型的所有配合面都做了合理的公差预留，比如轴与轴承的配合采用基孔制过渡配合，端盖与泵壳的结合面采用平面度约束，装配后不会出现错位，转动轴的时候手感顺滑，没有卡滞点，完全符合实际产品的装配要求。
