车辆用螺旋弹簧后悬架减震结构

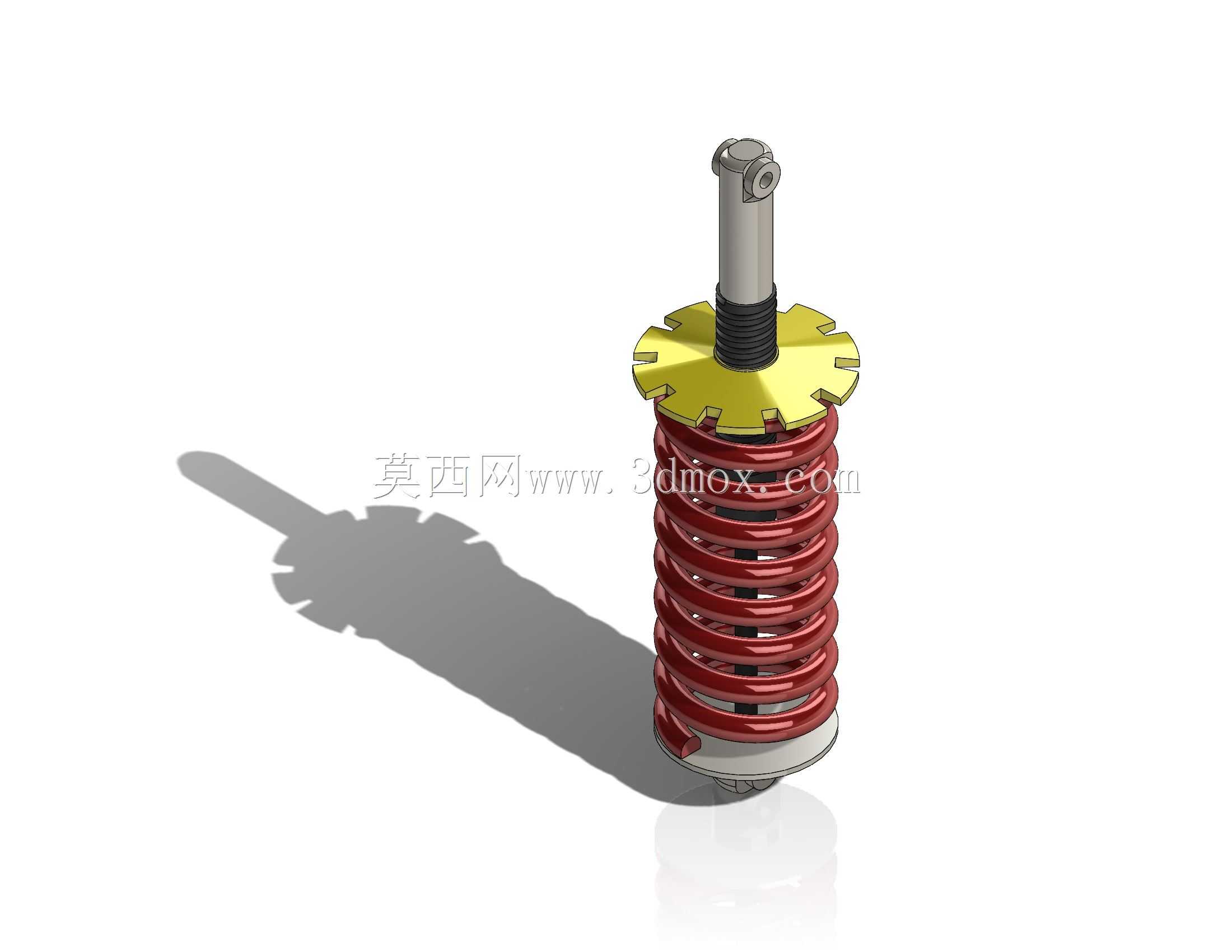

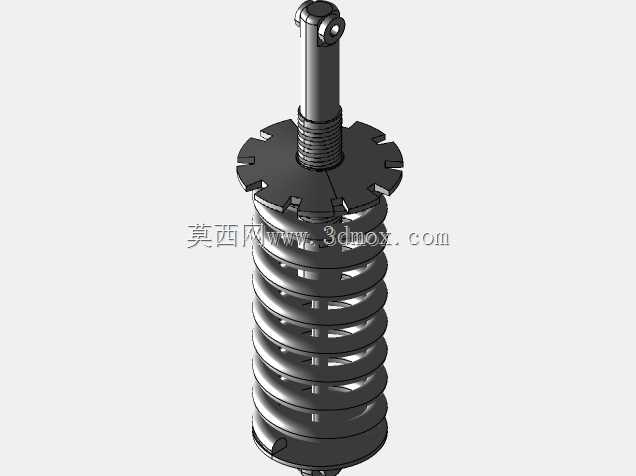

　　在两轮代步工具与小型乘用车辆的底盘布局中，后螺旋弹簧悬架承担着承载车身重量、过滤路面颠簸冲击的核心作用，这类结构常见于电动自行车、轻型摩托车以及小型低速代步车的后轮连接部位，区别于钢板弹簧的重载取向，螺旋弹簧搭配阻尼芯杆的结构更适配轻量化车身的平顺性需求，能在铺装路面、非铺装碎石路面的行驶过程中，将车轮受到的垂直方向冲击转化为弹簧的往复形变能量，再通过阻尼结构逐步耗散，避免冲击直接传递到车架与驾乘位置。从结构设计逻辑来看，这套悬架采用了阻尼杆与螺旋弹簧同轴布置的方案，上端的杆头设置有横向贯通的销孔，用于和车架后摇臂或者车身连接座形成铰接配合，安装时销轴穿过销孔后配合开口销或者锁紧螺母完成固定，铰接结构可以允许悬架在压缩、

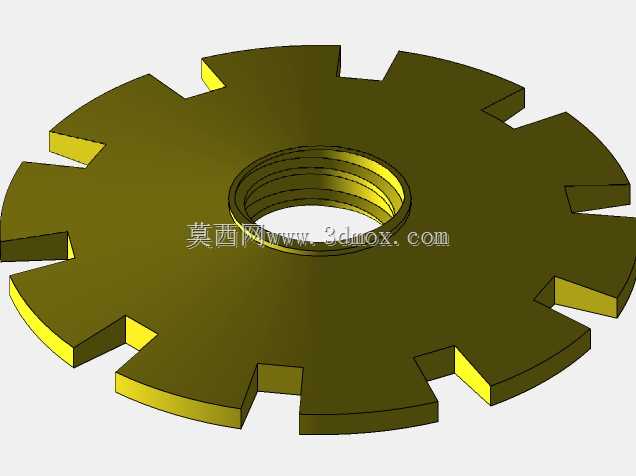

　　回弹行程中产生小角度的摆动，适配车轮跳动时的定位参数变化。下端的弹簧座采用了带缺口的盘式结构，边缘的均匀缺口既可以减轻零件自身重量，也能在安装时对弹簧端部的圈体进行定位，防止弹簧在受压缩过程中出现径向窜动或者周向转动，避免弹簧与周边部件发生干涉。螺旋弹簧选用了等节距的圆柱螺旋压缩弹簧设计，弹簧丝的直径、有效圈数都经过匹配计算，既要保证额定承载下的静挠度符合驾乘平顺性要求，也要避免弹簧并圈时产生刚性冲击，弹簧表面做了防锈涂覆处理，红色的涂覆层既可以区分零件规格，也能在长期户外使用过程中抵御水汽、泥沙的侵蚀，延长零件使用寿命。中间的阻尼芯杆是整套悬架的核心功能部件，内部填充有阻尼介质，当弹簧受压缩短、回弹伸长时，

　　芯杆的活塞会在筒体内往复运动，通过阻尼孔的节流作用产生阻尼力，将弹簧的弹性势能转化为热能耗散，抑制弹簧的多余往复振动，避免车辆经过颠簸后出现持续的上下弹跳。在安装边界上，这套悬架的上端连接头外径、下端弹簧座的外径都做了尺寸限制，适配常规小型车辆后悬架的安装空间，最大压缩行程下的整体长度、自由状态长度都符合两轮车后悬架的通用安装尺寸范围，不需要对车架做额外改装就能直接替换同规格的原厂悬架部件。设计过程中需要重点校核几个关键参数：首先是弹簧的刚度匹配，刚度过大会导致减震效果偏硬，路面冲击过滤不足，刚度过小则会导致承载后悬架压缩量过大，容易出现打底、行程用尽的问题；其次是阻尼力的匹配，阻尼过大同样会导致减震偏硬，

　　阻尼过小则无法抑制弹簧的多余振动，出现过坎后多次弹跳的问题；另外还要校核上下连接点的铰接强度，保证在过坑、重载等极限工况下，连接销孔位置不会出现应力集中导致的开裂、变形问题。在实际装车应用中，这类悬架的维护成本较低，日常使用中只需要定期检查铰接位置的润滑情况、弹簧表面是否有裂纹、阻尼杆是否出现漏油情况即可，当阻尼性能衰减后可以整体更换，不需要拆解维修，适配民用代步工具的低成本维护需求。结构的同轴布置方案也让整体径向尺寸控制得比较紧凑，安装时不会与后轮、挡泥板、刹车管线等周边部件产生空间干涉，对于不同轮径的两轮车型，只需要调整悬架的整体长度、弹簧刚度参数，就能适配不同的承载需求与底盘高度要求。在三维建模过程中，需要重点还原弹簧的螺旋升角、有效圈数、端部并圈的结构细节，阻尼杆的伸缩行程限位结构，上下连接头的销孔尺寸与位置精度，这些细节直接影响后续结构干涉检查、装配模拟的准确性，也能为后续的工程出图、零件加工提供准确的数模依据。
