刚性法兰联轴器结构设计与装配方案

　　在各类工业传动系统中，轴系之间的动力传递始终是结构设计环节的核心考量点，法兰联轴器作为刚性联轴器的典型结构，凭借对中精度高、传递扭矩大、结构可靠性强的特点，广泛应用于重载、平稳工况的传动链路中。这类联轴器的适用场景覆盖了冶金输送线辊道驱动、矿山破碎设备主轴连接、水泵机组动力端对接、风机输入轴传动等对传动刚性要求较高的场合，尤其适用于两轴对中精度能够得到安装保障、工作过程中无显著径向偏移与角向偏移的轴系布置场景，不适合存在频繁冲击载荷、轴系挠度较大的传动位置。

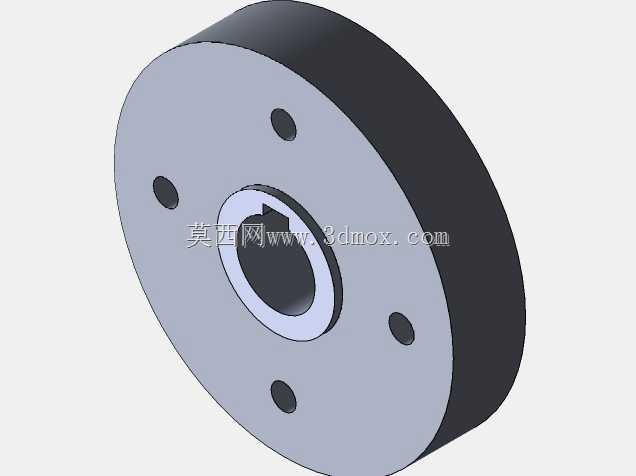

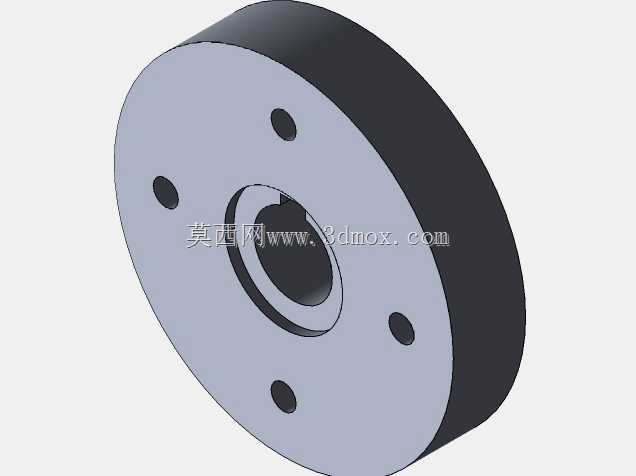

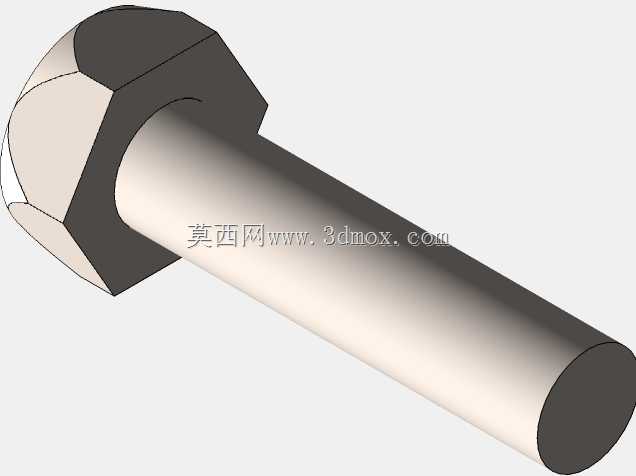

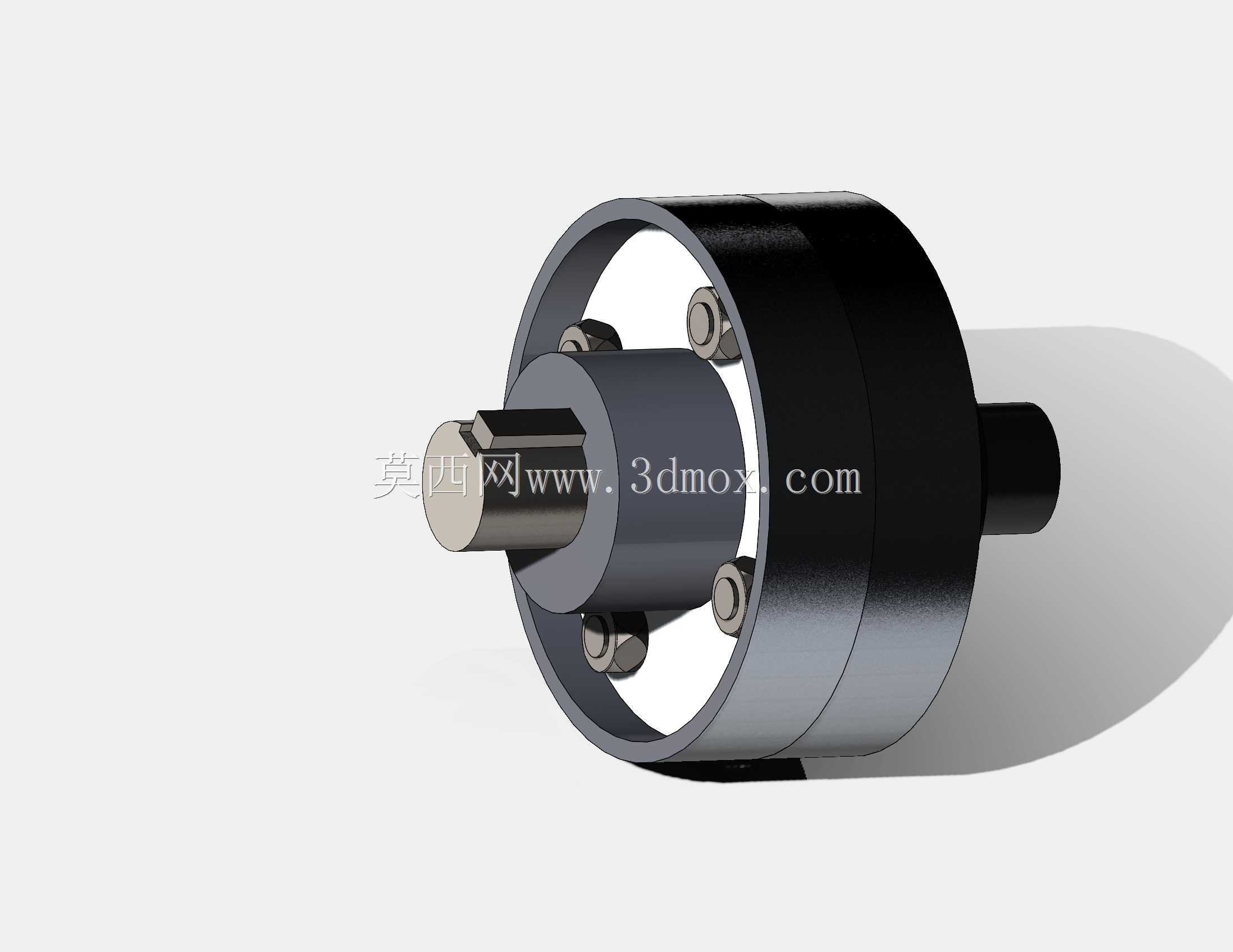

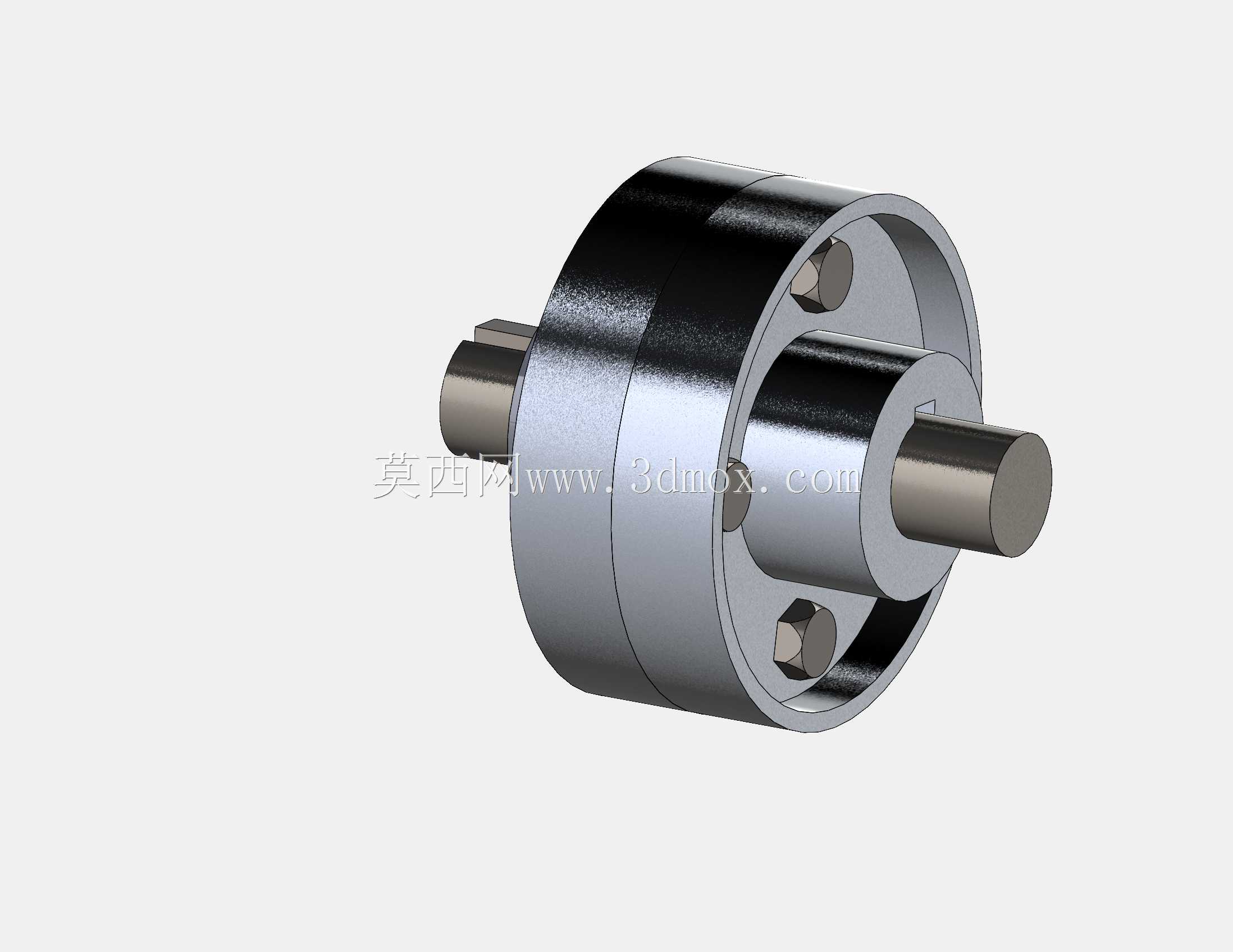

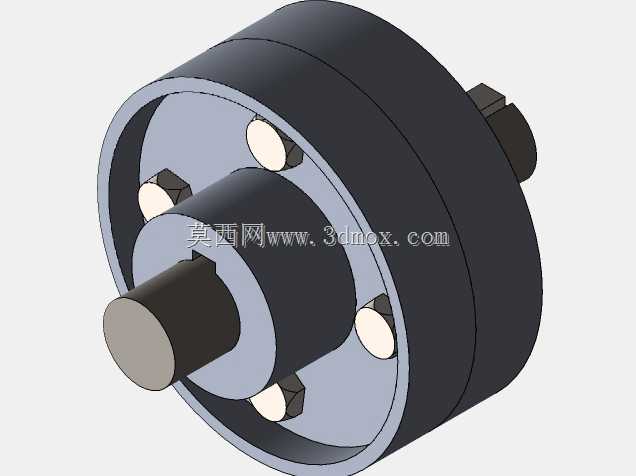

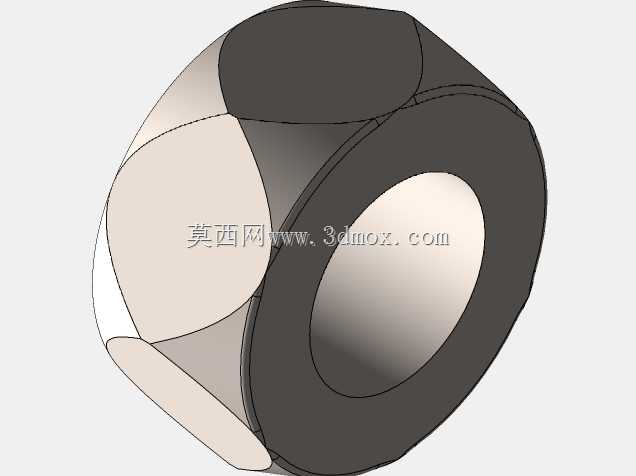

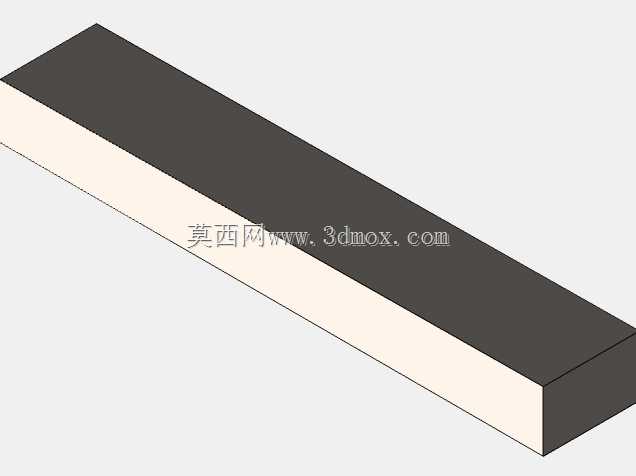

　　从结构功能层面来看，该款法兰联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，依靠轴肩与端盖结构完成轴向定位，两个半联轴器的对接端面加工有精准的止口配合结构，装配时止口的凸台与凹槽相互嵌合，能够保证两轴的同轴度控制在极小的公差范围内，避免运转过程中出现偏心带来的振动与附加载荷。两个半法兰盘沿圆周方向均匀布置螺栓连接孔，采用受拉螺栓或者铰制孔螺栓完成锁紧，当采用铰制孔螺栓时，螺栓杆与孔壁采用过渡配合，能够直接依靠螺栓的剪切与挤压作用传递扭矩，相比普通受拉螺栓依靠接触面摩擦力传力的方式，承载能力更强，对中精度保持性更好，适合更大扭矩的传动需求。

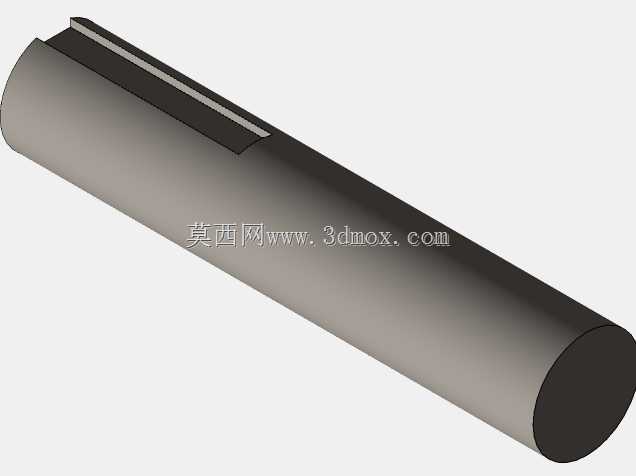

　　在开展三维建模与结构设计的过程中，首先需要匹配对应轴径的尺寸参数，确定半联轴器的轴孔直径与键槽尺寸，键槽的位置、宽度、深度公差需要符合轴系连接的通用标准，保证与常用传动轴的互换性。法兰盘的外径尺寸需要根据所需传递的额定扭矩计算确定，螺栓孔的分布圆直径要兼顾螺栓的安装操作空间与法兰盘的结构强度，避免螺栓间距过小导致法兰盘局部应力集中，同时也要避免分布圆过大造成整体结构冗余笨重。止口的配合公差选择需要兼顾装配便利性与对中精度，通常采用小间隙配合或者过渡配合，既保证装配时能够顺利对位，又能控制两轴的同轴度误差在允许范围内。半联轴器的轮毂长度需要根据轴孔直径匹配，保证与轴的配合长度足够，避免键连接的挤压应力超出材料许用值，同时轮毂外圆与法兰盘的衔接位置需要设计合理的过渡圆角，降低应力集中系数，提升结构的疲劳强度。

　　安装边界方面，该联轴器的轴向安装尺寸需要提前核算两个半联轴器的轮毂长度、对接面的贴合间隙，预留出轴系轴向窜动的补偿空间，避免运转过程中轴端顶触造成附加轴向力。径向安装空间需要覆盖法兰盘的最大外径，同时预留出螺栓拆装的操作空间，保证使用常规扳手即可完成螺栓的锁紧与拆卸作业，无需额外设计特殊拆装工装。装配过程中需要先将两个半联轴器分别热装或者压装到对应轴端，确认键连接到位、轴向定位准确后，再通过止口对位将两个半法兰盘贴合，按照对角交叉的顺序逐步拧紧连接螺栓，保证法兰端面受力均匀，避免出现局部间隙导致运转时端面跳动超差。日常运维过程中，需要定期检查螺栓的预紧力，避免长期运转后螺栓松动造成传动失效，同时检查法兰对接面的贴合状态，若出现端面磨损、止口配合间隙增大的情况，需要及时更换部件，避免对中失效引发的轴系振动、轴承损坏等连锁故障。

　　从材料选择角度，这类联轴器通常采用45号钢或者铸钢加工制造，对于有防腐需求的特殊工况也可以采用不锈钢材质，毛坯经过锻造或者铸造后进行调质处理，提升材料的综合力学性能，配合面、止口、轴孔、螺栓孔等关键加工面需要达到对应的粗糙度与形位公差要求，保证装配后的整体精度。与弹性联轴器相比，这类刚性法兰联轴器没有缓冲吸振的弹性元件，结构更加简单，制造成本更低，维护更加方便，只要安装对中精度达标，其使用寿命远高于带弹性元件的联轴器，在稳定重载的传动场景中具备极高的应用性价比。设计过程中还需要做动平衡校验，对于高转速应用场景，法兰盘上的螺栓孔需要保证位置度公差，螺栓需要采用等重的配套件，避免高速运转时产生不平衡离心力，影响整个传动系统的运行稳定性。
