十字轴式万向联轴器结构设计方案

　　在各类工业传动系统的布局中，轴线不对中是极为常见的安装工况，不管是冶金生产线的辊道传动、起重设备的走行机构，还是农用机械的动力输出端、机床的进给传动链，主动轴与从动轴之间往往存在角向偏移、轴向窜动或是径向错位，这类场景下刚性联轴器完全无法适配，强行使用会在轴系内产生极大的附加弯矩，轻则加剧轴承磨损、引发传动振动，重则直接造成轴件断裂、设备停机。十字轴式万向联轴器正是为解决这类轴系不对中传动问题而生的核心部件，单节结构可实现最大约35度的角向补偿，若采用双联布置形式，还可同时补偿径向与轴向的安装偏差，适配绝大多数存在轴线偏移的传动场景。

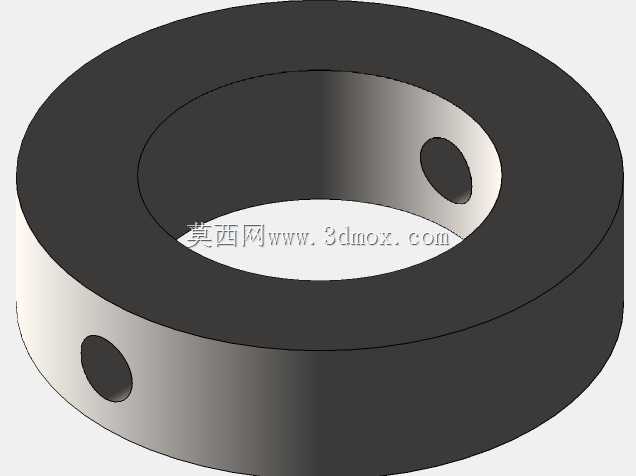

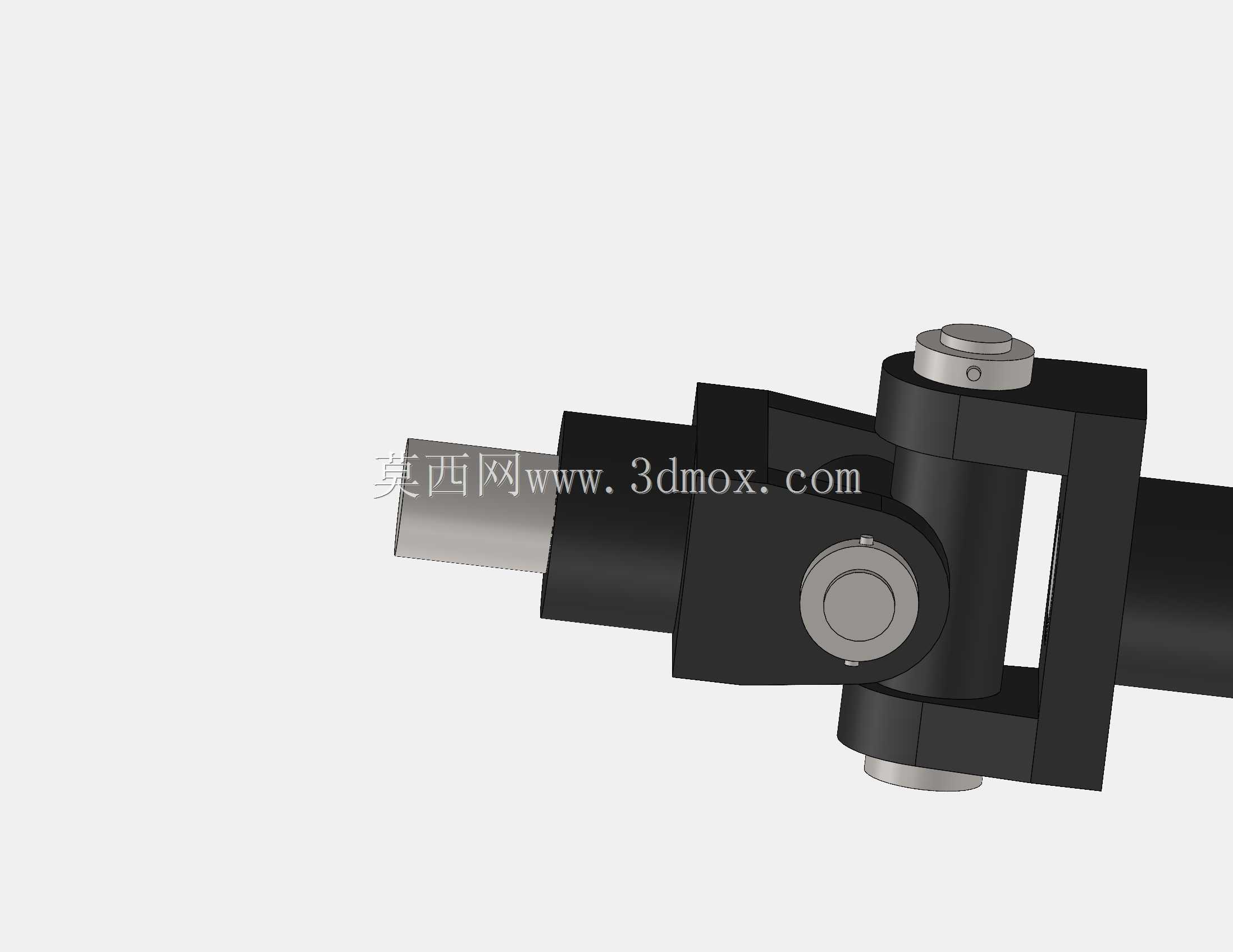

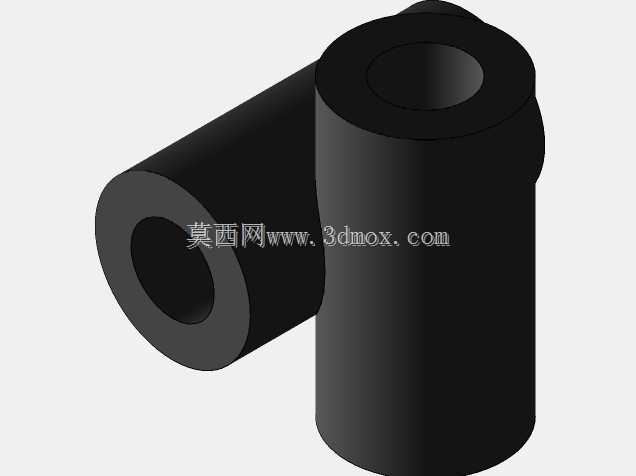

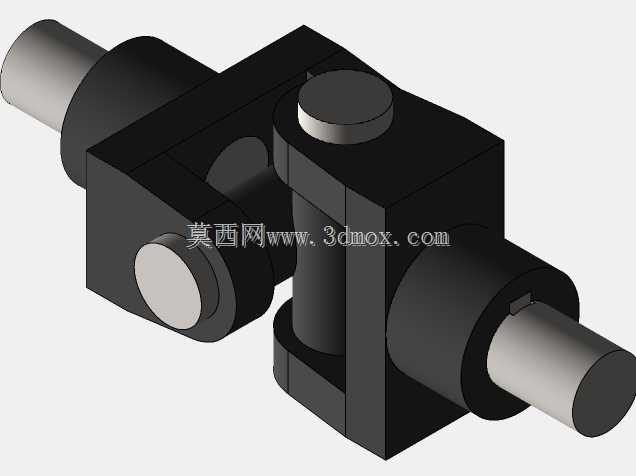

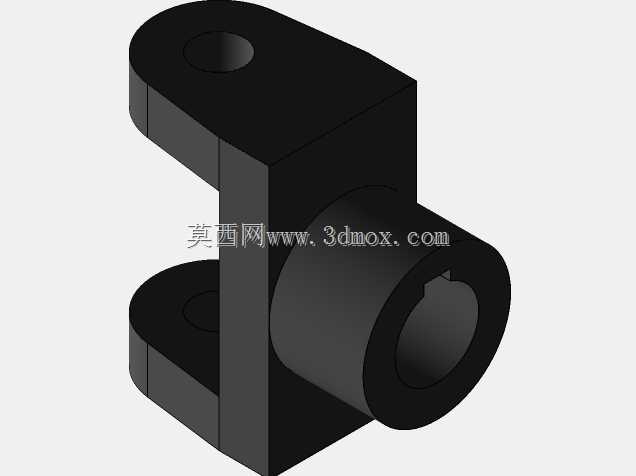

　　从结构组成来看，这套万向联轴器主要由两个叉形接头、十字轴、轴套、定位销与端盖组成，两个叉形接头分别与主动轴、从动轴通过轴孔配合连接，十字轴的四个轴颈分别嵌入两个叉头的对应安装孔内，轴颈与叉头孔之间设置有耐磨衬套，既可以降低转动过程中的摩擦损耗，也能在衬套磨损后快速更换，无需整体报废整个联轴器。十字轴的中心开有润滑油道，可通过注油嘴定期加注润滑脂，保障各转动副的润滑状态，避免干摩擦引发的卡滞或过度磨损。定位结构采用卡簧与端盖配合的形式，既限制了十字轴的轴向窜动，也不会过度约束转动自由度，保障角向摆动的灵活性。

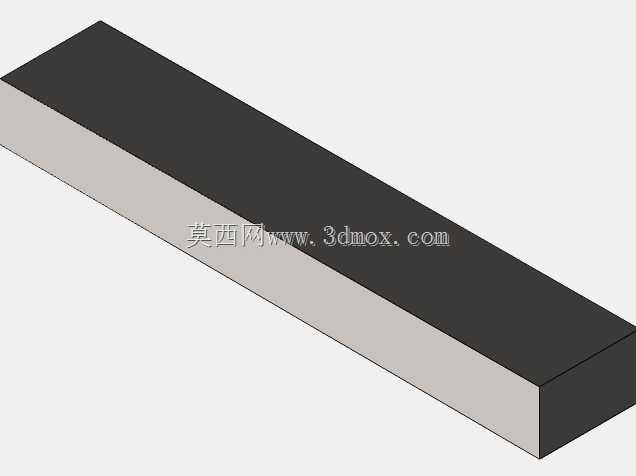

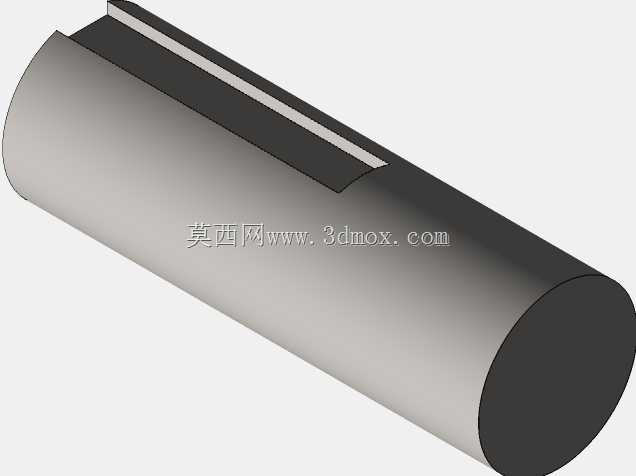

　　设计过程中首先要明确传动端的额定扭矩与峰值冲击载荷，十字轴的轴颈直径、叉头的截面厚度都需要根据扭矩载荷做强度校核，确保在最大冲击载荷下不会出现塑性变形或断裂。轴孔的配合公差选择H7/k6过渡配合，既可以保证与轴件的同轴度，也便于现场安装拆卸，键槽采用标准平键结构，适配通用轴系的连接需求。叉头的开口尺寸需要匹配十字轴的摆动行程，确保在最大允许角偏状态下，两个叉头不会发生运动干涉，这一点在建模时需要做全行程的运动干涉检查，避免实际装配后出现卡滞。

　　安装边界方面，这套联轴器的轴孔直径适配常用的中、小功率传动轴径，整体回转直径控制在合理范围内，安装时不需要额外扩大周边设备的避让空间，轴向安装长度较短，可适配布局紧凑的传动舱室。需要注意的是，单节万向联轴器在传递扭矩时存在瞬时转速波动，当主动轴匀速转动时，从动轴会产生周期性的转速差，角偏越大转速波动越明显，因此在对传动平稳性要求较高的场景下，需要采用双联万向联轴器布置，安装时保证中间轴两端的叉头处于同一平面，且主动轴、从动轴与中间轴的夹角相等，即可消除瞬时转速差，实现等速传动。

　　实际选型应用时，除了核对额定扭矩、最高转速参数，还要确认轴孔的连接形式，除了普通的圆柱轴孔带键槽结构，也可根据需求改为花键连接、胀套连接形式，适配不同的轴端结构。日常维护中只需要定期检查十字轴衬套的磨损量，及时补充润滑脂，即可实现长期稳定运行，相比其他类型的挠性联轴器，十字轴式万向联轴器的角向补偿能力更强，结构更紧凑，能承受更大的冲击载荷，在重载、存在安装偏差的传动场景中有着不可替代的作用。建模过程中所有配合面都做了公差标注，转动副预留了合理的配合间隙，既不会出现装配过紧导致的转动卡滞，也不会因间隙过大引发传动冲击，可直接用于后续的工程出图、装配仿真或是3D打印样件验证。
