法兰式管道膨胀节三维结构设计

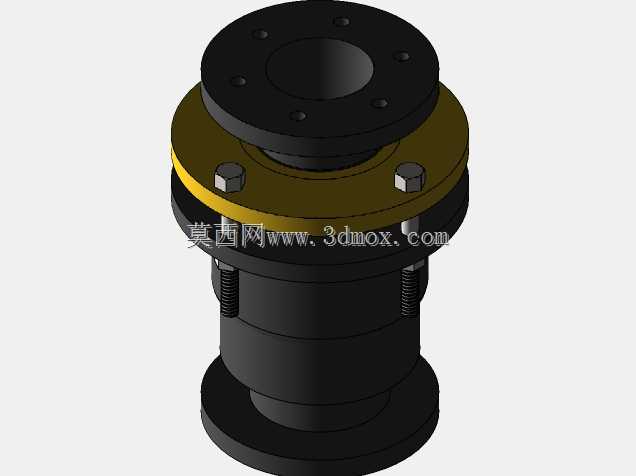

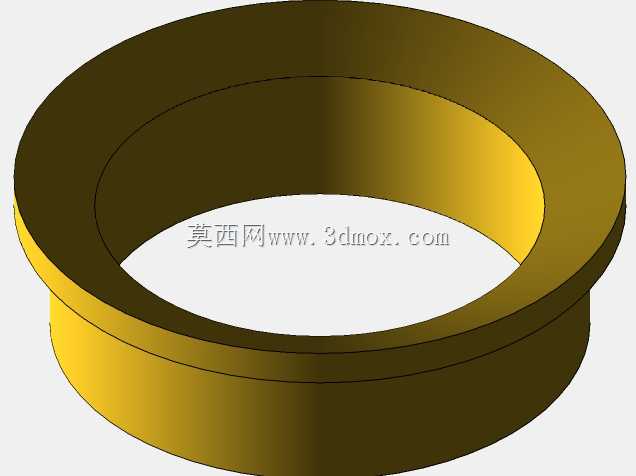

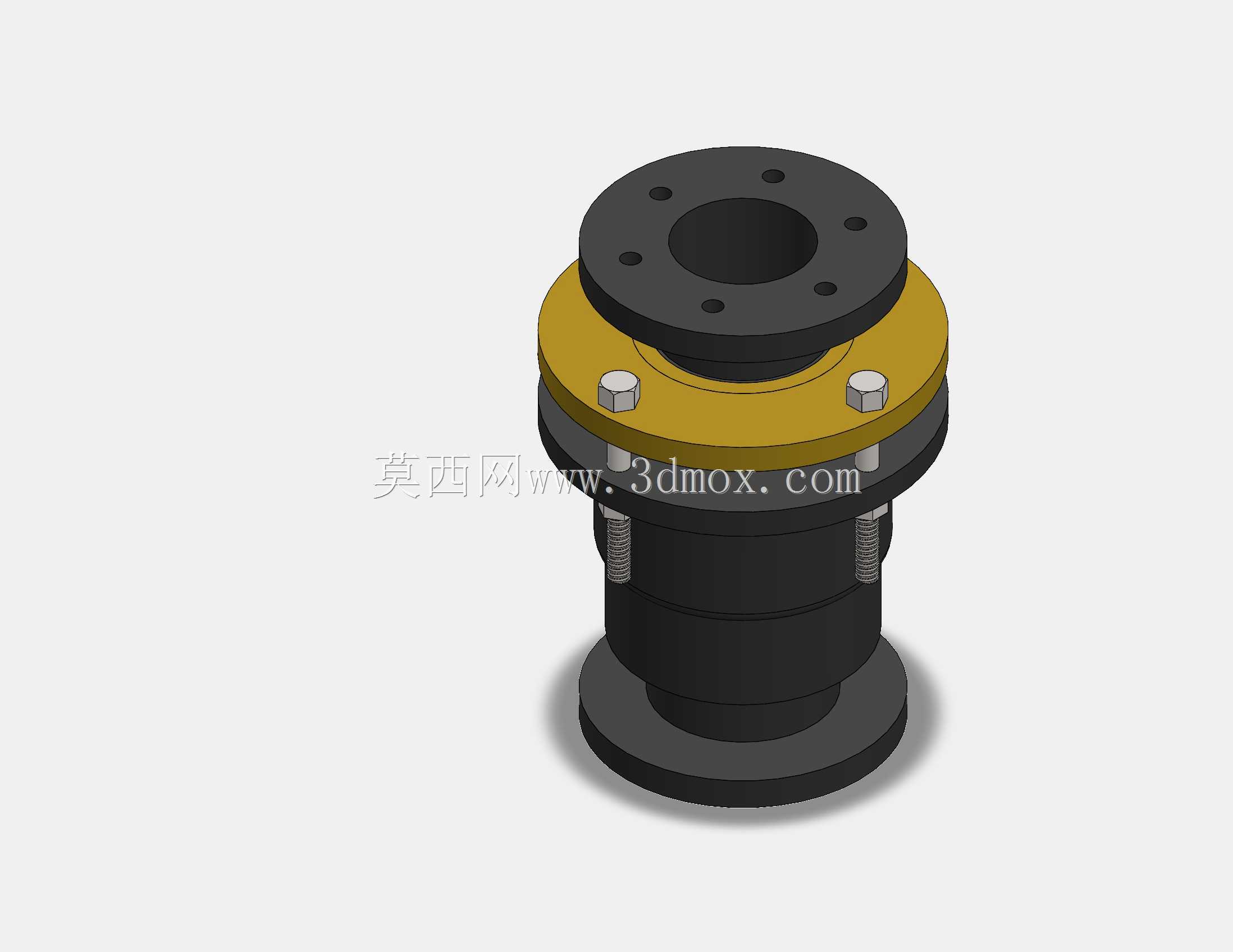

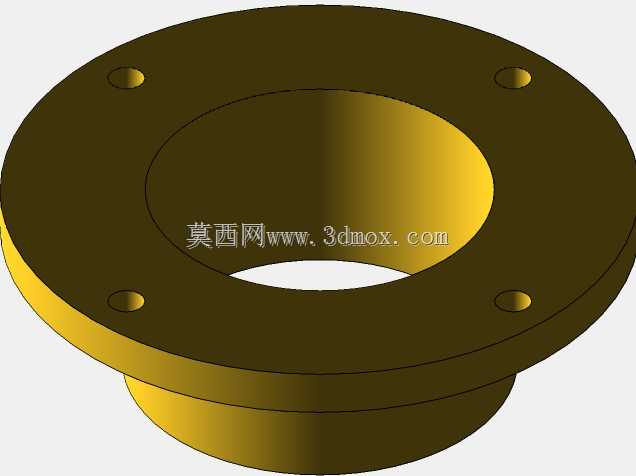

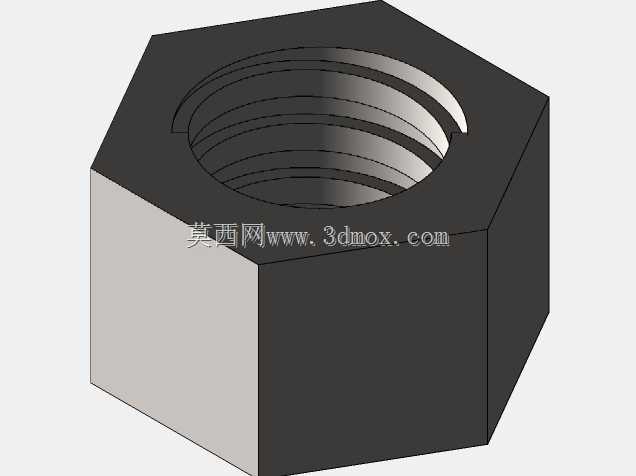

　　在化工流体输送、市政给排水、暖通空调管路以及工业热力管网系统中，管道因输送介质温度变化产生的热胀冷缩位移、设备运行带来的振动传导、安装过程中形成的同轴度偏差，都需要专用的补偿构件来吸收形变、抵消应力，避免管路焊缝拉裂、法兰密封面泄漏、设备接口受力变形等故障，本次设计的法兰式膨胀节就是针对这类工况开发的管路补偿元件。从结构布局来看，该膨胀节采用上下双法兰连接端，上端法兰为标准凸面法兰结构，沿圆周均匀分布螺栓过孔，可直接与同压力等级的管道法兰、设备接口法兰配对安装，法兰端面的密封面粗糙度满足常用非金属垫片、金属缠绕垫片的密封要求，无需额外加工适配面。上下法兰之间设置了一圈金色的限位承压环，环体上对称布置六角头限位螺栓，

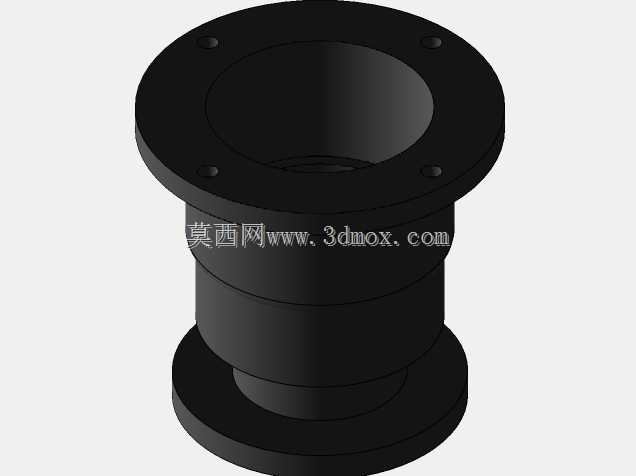

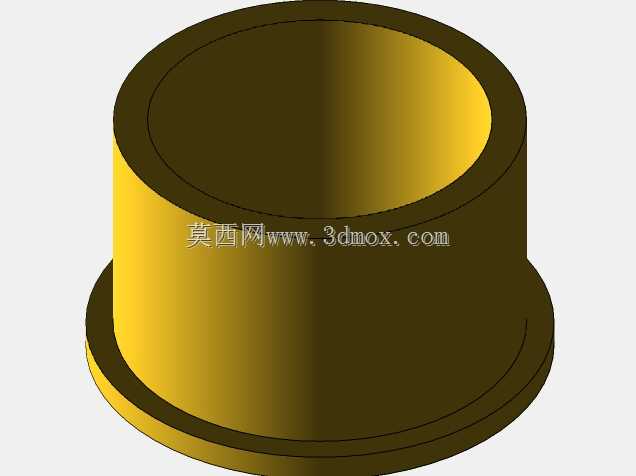

　　螺栓穿过环体后与下部的筒体段连接，既可以限制膨胀节的最大拉伸位移，避免补偿元件被过度拉脱，也能在安装过程中调整预压缩量，匹配管路安装时的冷态间距。中间的可伸缩段采用多层阶梯式筒体结构，筒体之间设置密封填料腔，可填充柔性石墨、聚四氟乙烯等密封填料，保证伸缩过程中介质不会从筒体间隙泄漏，同时允许筒体沿轴向产生一定范围的滑移，吸收管路的轴向位移，此外该结构也能补偿小角度的径向偏斜与角向位移，适配管路安装时的微小错边。设计过程中首先确定了公称压力与公称通径的匹配关系，法兰的螺栓孔中心距、螺栓孔数量、法兰外径尺寸严格遵循对应压力等级的管路法兰标准，保证现场安装时的互换性，不需要对现有管路法兰进行二次加工。安装边界方面，

　　该膨胀节的整体轴向长度预留了足够的伸缩余量，安装时不需要额外拉大管路间距，可直接嵌入两段管道的法兰之间，拧紧连接螺栓即可完成固定，限位螺栓的初始调整位置需要根据管路的工作温度计算热伸长量后锁定，避免工作过程中补偿量不足或者过度补偿。在实际工况应用中，这类膨胀节常安装在水泵出口、换热器进出口、热力管道的长直段间隔位置，以及振动设备与刚性管路的连接段，既可以吸收管道热胀冷缩产生的轴向位移，也能阻断设备振动沿管路的刚性传导，降低管路系统的振动噪音，延长管路焊缝与密封件的使用寿命。不同于橡胶类柔性补偿接头，该金属结构的膨胀节可耐受更高的介质温度与压力，适用于输送高温蒸汽、工业废水、化工流体等多种介质，密封性能更稳定，

　　长期使用不会出现橡胶老化失效的问题。结构设计时充分考虑了维护便利性，中间的密封填料段预留了填料压盖的调整空间，长期使用后如果出现微量泄漏，不需要整体拆卸膨胀节，只需对称拧紧填料压盖的螺栓即可补偿填料磨损量，快速消除泄漏，降低现场维护的工作量与停机时间。筒体部分的阶梯式结构在保证伸缩行程的同时，提升了整体的抗侧向失稳能力，即使管路存在一定的径向偏移，也不会出现筒体卡滞、伸缩不畅的问题，适配现场复杂的安装工况。
