法兰安装式立式支撑轴承结构设计

　　在各类轻载传动、工装夹具定位、小型输送线导向机构的设计场景中，这类带方形安装法兰的立式支撑轴承是应用频次极高的支撑类零件，很多刚入行的结构工程师在做轴系支撑选型时，往往会优先考虑标准带座轴承，但在一些安装空间受限、支撑轴伸长度有严格要求的工位，定制化的一体式法兰支撑轴承反而能更好适配安装边界。从实际使用场景来看，这类轴承常被用在小型自动化设备的转轴支撑端、脚踏式操作机构的转轴定位处、工装夹具的旋转导向工位，承担径向载荷为主，偶尔承受小幅轴向窜动带来的载荷，和常规剖分式轴承座不同，这种一体式方形法兰结构没有合模缝，安装后整体刚性更好，在频繁启停、小幅冲击的工况下不会出现座体错位的问题。

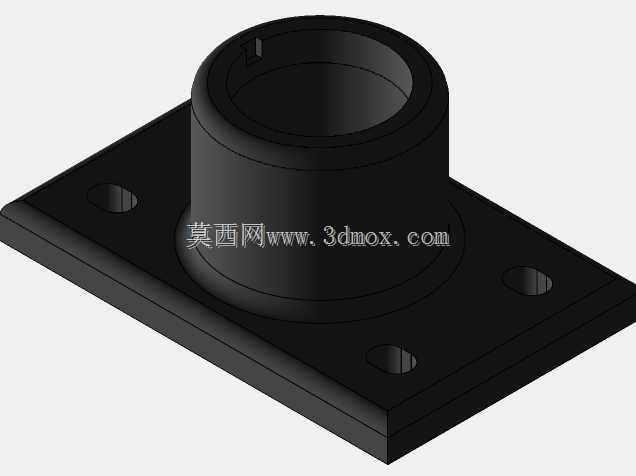

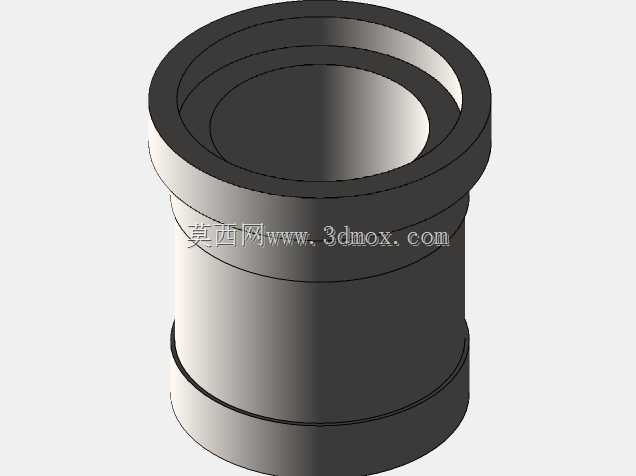

　　从结构设计逻辑来看，底部的方形安装法兰做了等厚处理，四个安装孔采用对称分布设计，孔位间距按照常用的安装基准做了整数化处理，方便设计人员在安装板上直接排布孔位，不需要额外做偏移计算；法兰和上部轴套支撑段采用圆弧过渡衔接，避免直角连接处的应力集中，在承受偏载的时候，过渡段的应力分布会更均匀，不会出现根部断裂的问题。中间的轴承容纳腔做了台阶式定位设计，轴承装入后可以靠台阶端面实现轴向定位，不需要额外加装孔用挡圈，减少装配时的零件数量，上部的轴伸导向段和内腔轴承位保持同轴度要求，控制在0.02mm以内，保证轴装入后转动顺畅，不会出现卡滞、偏心磨损的问题。

　　从安装边界来看，方形法兰的边长尺寸适配常用的铝型材安装间距，四个安装孔可以直接穿内六角圆柱头螺钉，固定在安装基板或者型材端面，安装后轴承中心高保持固定值，设计轴系的时候可以直接以此为基准计算轴的长度、传动件的安装位置，不需要额外调整垫片来补偿高度差。轴承的内孔和支撑轴采用过渡配合，装配时可以借助铜棒轻轻敲入，不需要热装，日常维护时如果出现轴承磨损，只需要从上端把轴打出，更换内部轴承即可，不需要拆卸整个法兰座，维护效率比一体式焊接轴座高很多。

　　在实际选型应用中，这类支撑轴承适合转速不超过300rpm、径向载荷在1kN以内的轻载工况，比如手动操作的脚踏机构转轴、小型料盘的旋转支撑、检测设备的导向轴定位，都可以采用这类结构；如果是载荷更大、转速更高的工况，就需要加大法兰厚度、选用更大载荷的轴承型号，同时在法兰和安装面之间加装定位销，承受转动时的剪切力，避免螺钉受剪出现松动。很多设计人员在建模这类零件的时候，容易忽略安装孔的沉头深度，导致螺钉拧紧后头部高出法兰表面，和周边运动零件发生干涉，建模时需要提前预留沉头空间，保证螺钉装入后端面低于法兰表面0.5mm以上；另外轴承腔的内径公差要按照所选轴承的外圈配合公差来选取，不能做成自由公差，否则会出现轴承外圈跑圈的问题，加速座体磨损，缩短整体使用寿命。

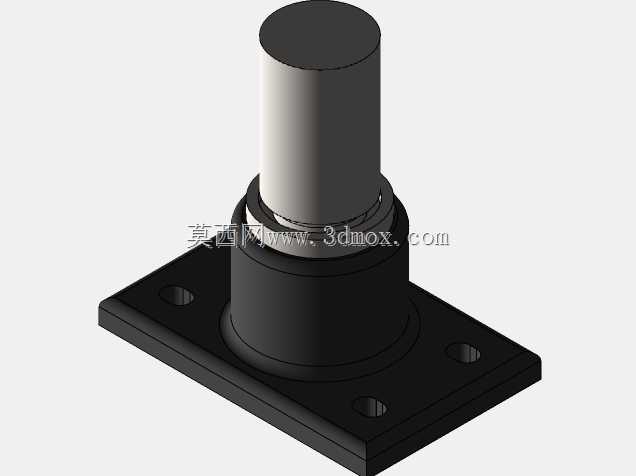

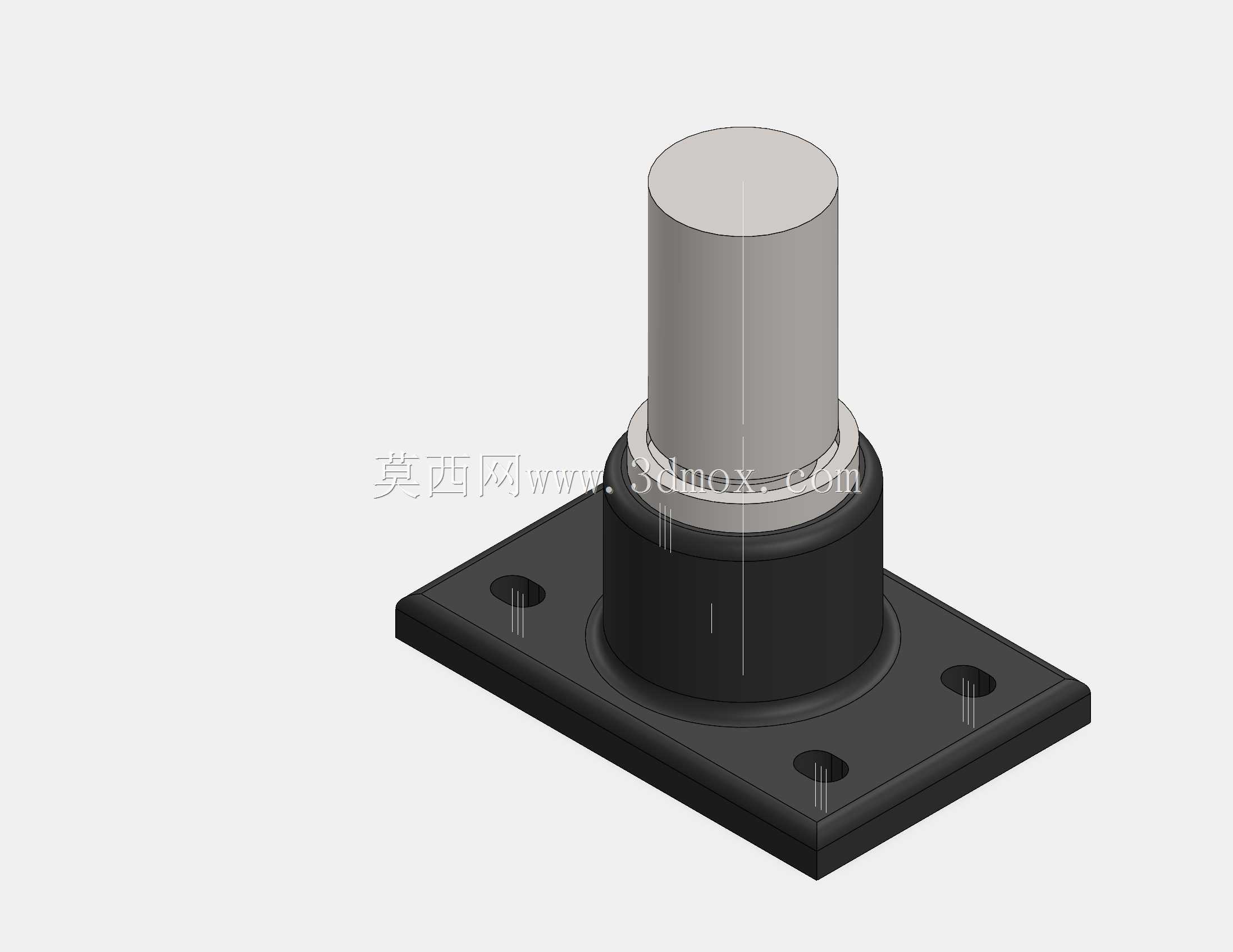

　　从外形结构来看，外露的轴段做了倒角处理，方便装配时导入轴承内孔，轴的端面没有做额外的螺纹孔设计，适合光轴直接穿入的安装方式，如果需要轴向固定轴的位置，可以在轴端加装轴用挡圈，或者在轴上加工定位台阶，靠轴承内圈端面实现轴向定位。整个座体的外表面没有多余的凸起结构，安装后周边预留的安全间隙更小，适合在紧凑的设备内部排布，不会和周边的管线、其他结构件发生空间干涉。
