往复式动力传动用十字头连接结构

　　在往复式压缩机、内燃机、柱塞泵这类依靠直线往复做功的动力设备中，十字头是连接侧向往复运动部件与旋转做功部件的核心衔接构件，其作用是把曲轴连杆传递来的摆动作用力转化为沿缸体轴线方向的纯直线推力，避免活塞杆承受侧向弯矩，从根源上降低密封件、导向套的偏磨损耗，延长动力端的整体检修周期。

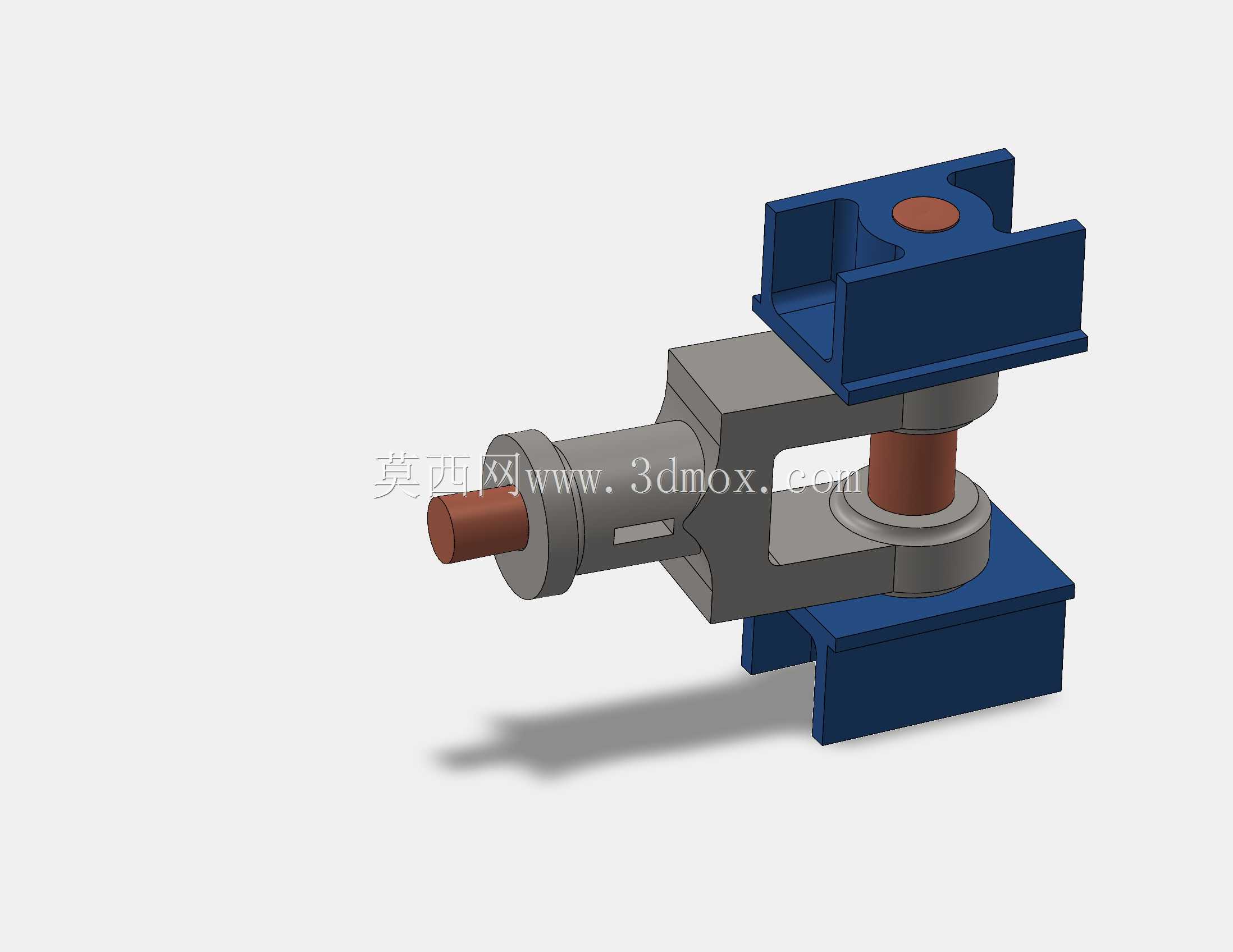

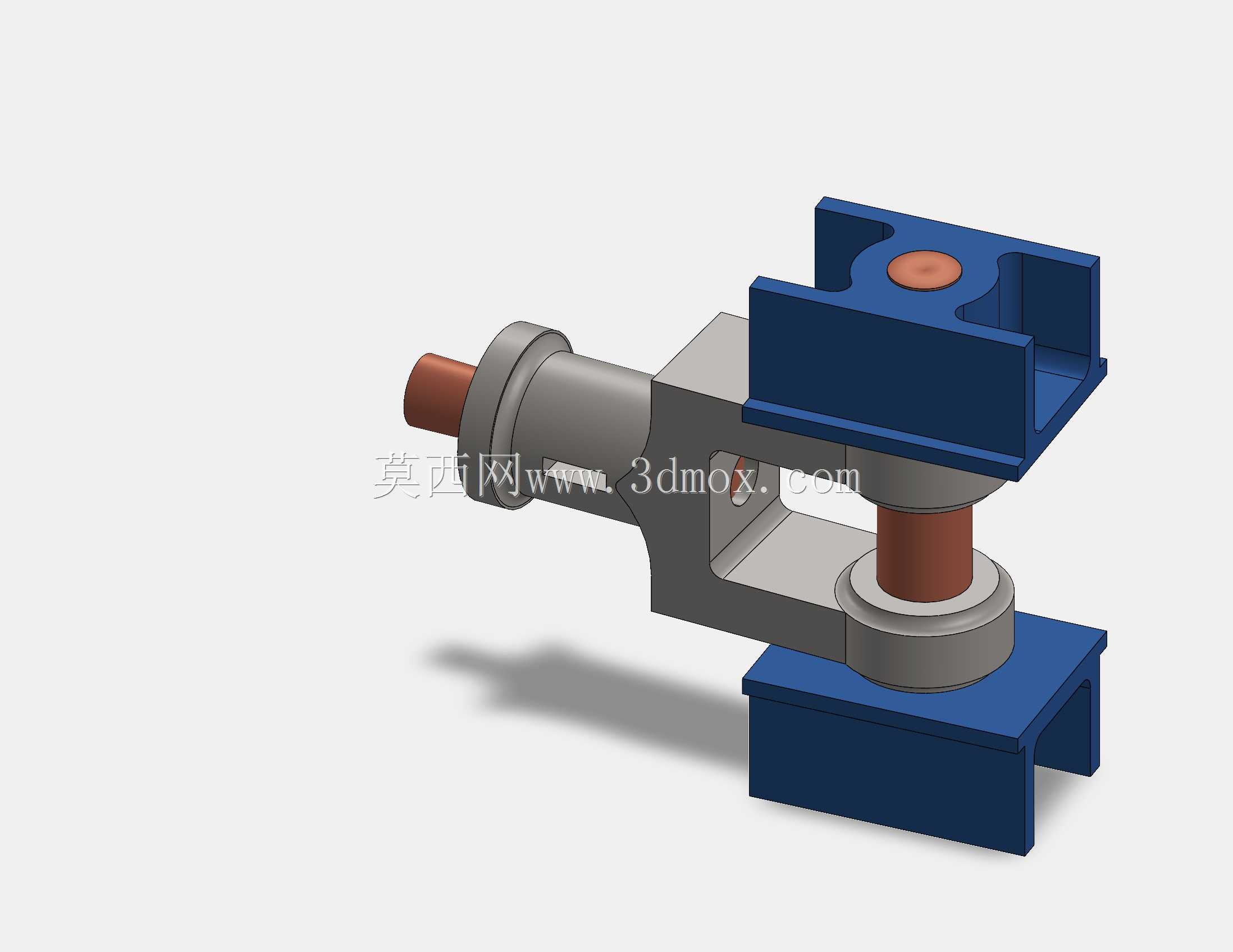

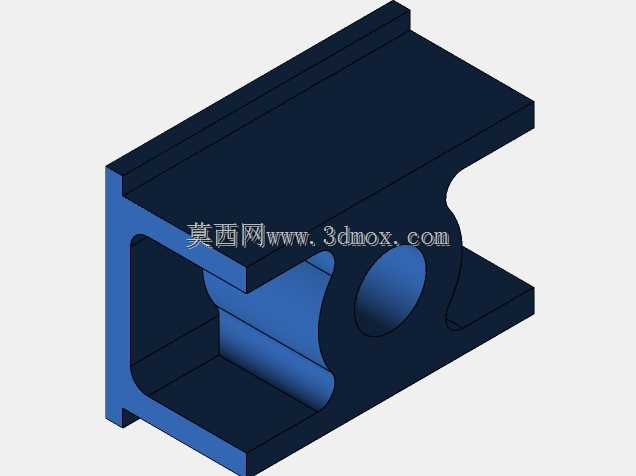

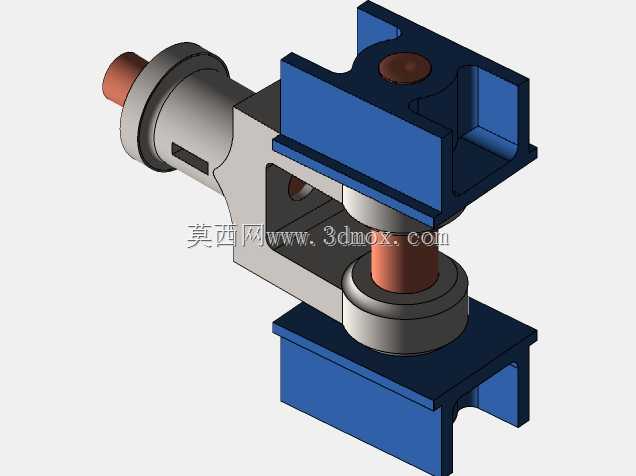

　　从实际工况适配角度看，这类十字头结构的设计首先要匹配安装腔体的导向间隙，主体滑履部分的上下导向面需要与机身十字头滑道的公差带保持H7/f6的滑动配合精度，滑履的宽度尺寸通常按照侧向比压不超过0.4MPa的阈值核算，避免高负荷运行时出现接触面烧瓦、拉毛的故障。本次设计的十字头采用分体式滑履结构，上下两个导向支撑块通过中间的连接本体实现刚性固定，中间的圆柱销孔用于安装十字头销，与连杆小头的轴瓦形成转动副，销孔的同轴度公差需要控制在0.02mm以内，保证连杆摆动时无卡滞、偏载。

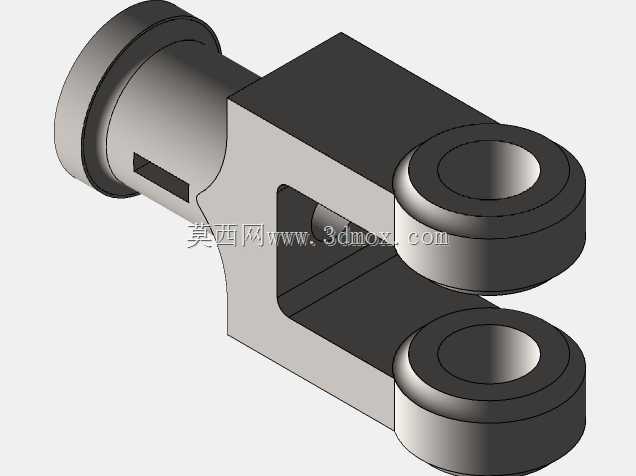

　　结构设计过程中，首先要梳理动力传递的路径：连杆的摆动推力通过十字头销传递到十字头本体，再由本体带动前端的活塞杆做直线往复运动，因此十字头本体与活塞杆的连接端采用了带锁紧定位的轴颈结构，通过圆柱面配合加端面锁紧的方式，保证活塞杆与十字头的同轴度，避免运行过程中出现活塞杆跳动超标的问题。滑履部分的端面开有润滑油槽，运行时来自机身润滑系统的压力油会顺着油槽均匀分布在导向接触面上，形成稳定的油膜承载，降低滑动摩擦阻力。

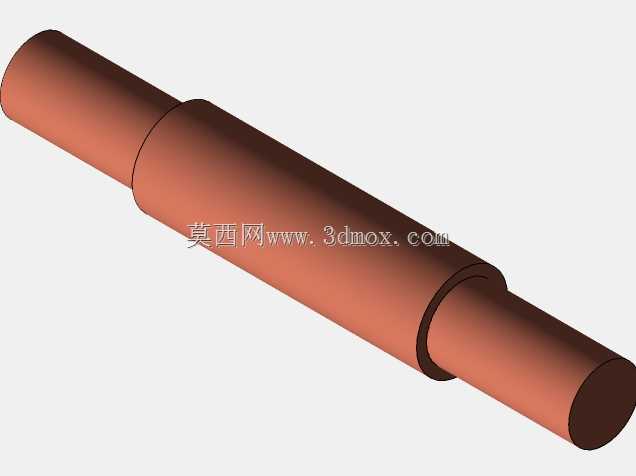

　　从安装边界来看，十字头的整体轴向长度需要匹配机身滑道的有效行程余量，保证设备运行到前后止点时，滑履始终有足够的导向面与滑道接触，不会出现探出脱空的情况；十字头销的直径按照连杆小头的承载能力匹配，销的两端设置有挡圈槽，安装孔用挡圈限制销的轴向窜动，避免销子脱出刮蹭滑道内壁。上下滑履的导向面之间的开档尺寸，需要预留足够的连杆摆动空间，保证连杆在最大摆角位置时，不会与十字头本体的内壁发生运动干涉，通常会在最大摆角的基础上预留3-5mm的安全间隙。

　　在功能特性上，这种十字头结构能够有效隔离连杆摆动带来的侧向力，所有侧向载荷都由十字头滑履传递到机身滑道上，活塞杆只承受轴向的拉压载荷，这对于带密封填料的工况尤为重要——如果活塞杆承受侧向力，会导致填料密封出现偏磨，很快出现介质泄漏的问题。同时分体式的滑履结构也方便检修时调整导向间隙，当滑履面出现磨损后，可以通过调整垫片补偿磨损量，不需要整体更换十字头本体，降低设备的维护成本。

　　建模过程中需要重点关注几个配合面的形位公差：滑履导向面的圆柱度（对于圆筒形滑道）或者平面度（对于平面滑道）需要控制在0.015mm以内，十字头销孔的轴线与滑履导向面的平行度公差不超过0.02mm/100mm，活塞杆连接轴颈的轴线与销孔轴线的垂直度公差控制在0.02mm以内，这些公差直接决定了十字头装配后的运行稳定性。另外，十字头的重量也需要做动平衡适配，对于高速运行的往复设备，十字头的往复质量需要与连杆的往复质量做匹配，降低设备运行时的一阶往复惯性力，减少整机振动。

　　实际应用中，这类十字头结构广泛应用于石油化工领域的往复式氢气压缩机、油田的抽油机动力端、高压柱塞注水泵、船用低速柴油机的动力传动端，不同工况下会根据载荷大小调整十字头的材质：中低压工况采用铸钢本体配巴氏合金滑履面，高压重载工况会采用锻钢本体，滑履面堆焊铜合金提升耐磨性能。设计时还需要考虑润滑油路的布置，在十字头本体内加工油道，将润滑油引导到十字头销的转动配合面，保证销与轴瓦之间的润滑充足，避免出现干摩擦烧销的故障。
