柴油机燃油供给系统喷油器结构设计

　　在商用车柴油机、非道路移动机械动力单元的燃油供给系统中，喷油器是决定燃烧效率、排放指标与动力输出平顺性的核心精密部件，其安装位置位于发动机气缸盖的喷油器安装孔内，下端喷嘴伸入燃烧室顶部，承担将高压燃油按预设喷油正时、喷油量、雾化角度喷入气缸的核心功能，直接影响缸内混合气形成质量，是匹配国四及以上排放阶段柴油机的关键结构件。

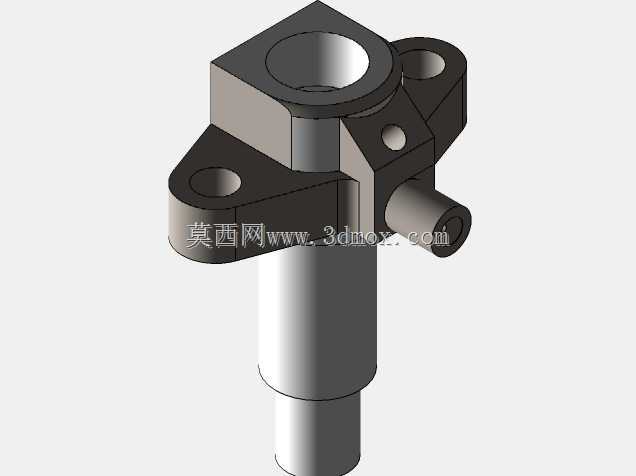

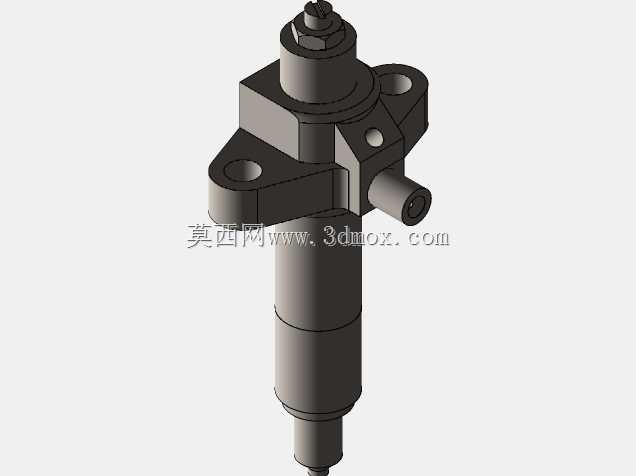

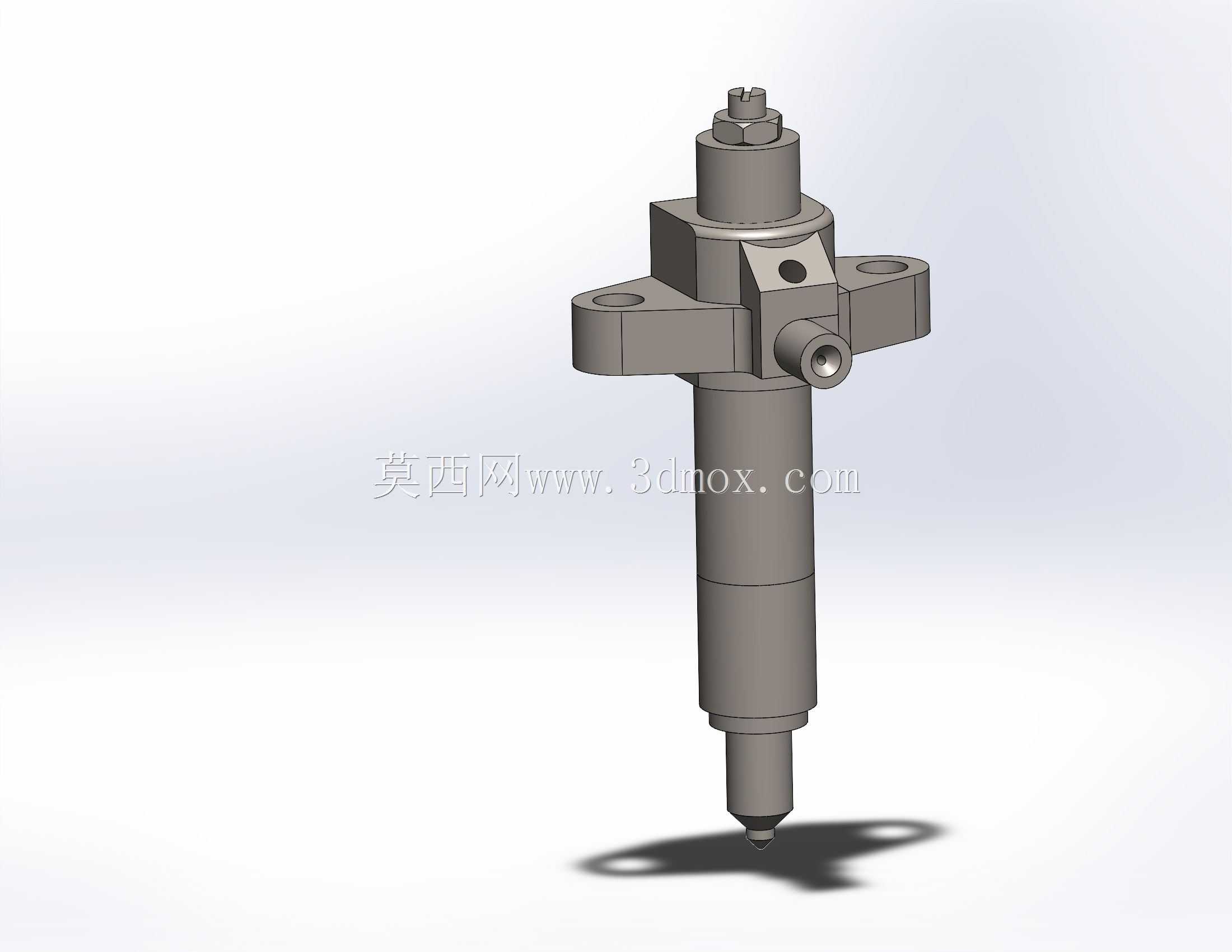

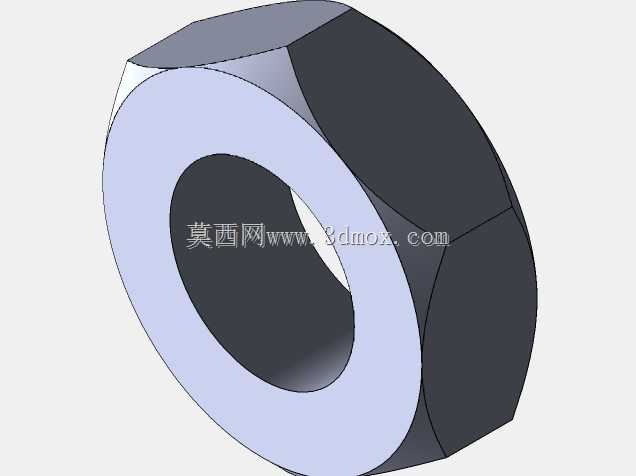

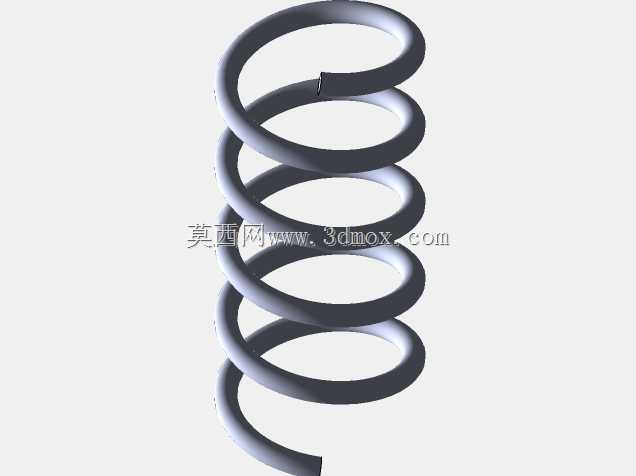

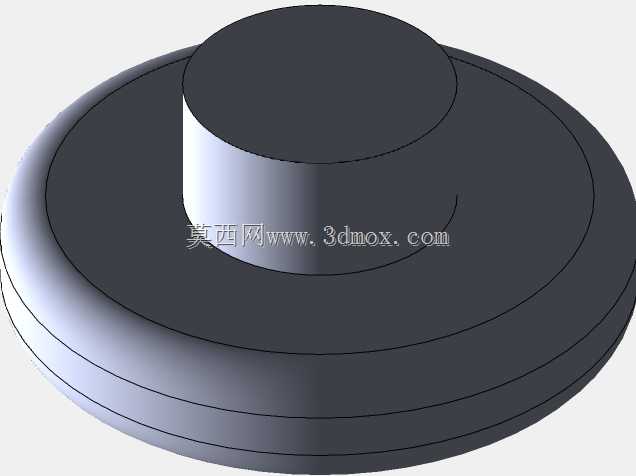

　　从实际装车工况来看，该型喷油器采用法兰式安装结构，两侧带安装通孔的法兰面直接贴合气缸盖的安装定位面，通过两根螺栓实现紧固，安装时需保证法兰面与缸盖结合面的平面度公差不超过0.02mm，避免高压燃气泄漏或安装应力导致的壳体变形；喷油器轴向总长度适配主流4-6L排量柴油机的缸盖厚度，喷嘴伸出缸盖底面的高度严格控制在2.5-3mm区间，伸出量过大会导致喷嘴受高温燃气冲刷过热失效，伸出量过小则会造成燃油喷束撞击燃烧室壁面，引发积碳、机油稀释等问题。上部的高压燃油进油接头采用侧置布局，与高压共轨管的出油接头通过高压油管连接，接头密封锥面采用60°内锥结构，可承受160MPa以上的燃油系统工作压力，避免高压燃油泄漏。顶部的调压结构用于设定喷油开启压力，常规装车状态下开启压力设定为25MPa，当共轨管内燃油压力超过该阈值时，针阀克服调压弹簧预紧力抬起，高压燃油通过喷嘴头部的喷孔雾化喷出，喷孔采用4孔对称布局，喷孔直径0.28mm，雾化锥角150°，可匹配直喷式燃烧室的涡流特性，让燃油颗粒充分与压缩空气混合。

　　在结构设计过程中，首先需要匹配发动机的燃烧室形状与压缩比参数，确定喷嘴的伸出长度、喷孔角度与孔径参数，避免喷束与燃烧室壁面、气门头部发生干涉；其次要考虑喷油器的热负荷工况，喷嘴头部长期处于300-500℃的缸内高温环境，壳体材质选用铬钼合金钢，表面进行氮化处理，硬度达到HRC60以上，可承受高温燃气的腐蚀与高速燃油的冲刷；内部针阀偶件采用配对研磨工艺，针阀与针阀体的配合间隙控制在0.001-0.003mm，既保证针阀往复运动的灵活性，又避免高压燃油从配合间隙处泄漏。法兰安装面的螺栓孔位置度公差控制在0.05mm以内，保证安装时喷油器与缸盖安装孔的同轴度，避免针阀运动卡滞。侧置的回油接口用于收集针阀偶件间隙泄漏的燃油，通过回油管连通燃油箱，保证喷油器内部腔室压力稳定，避免回油背压过高导致喷油正时偏移。

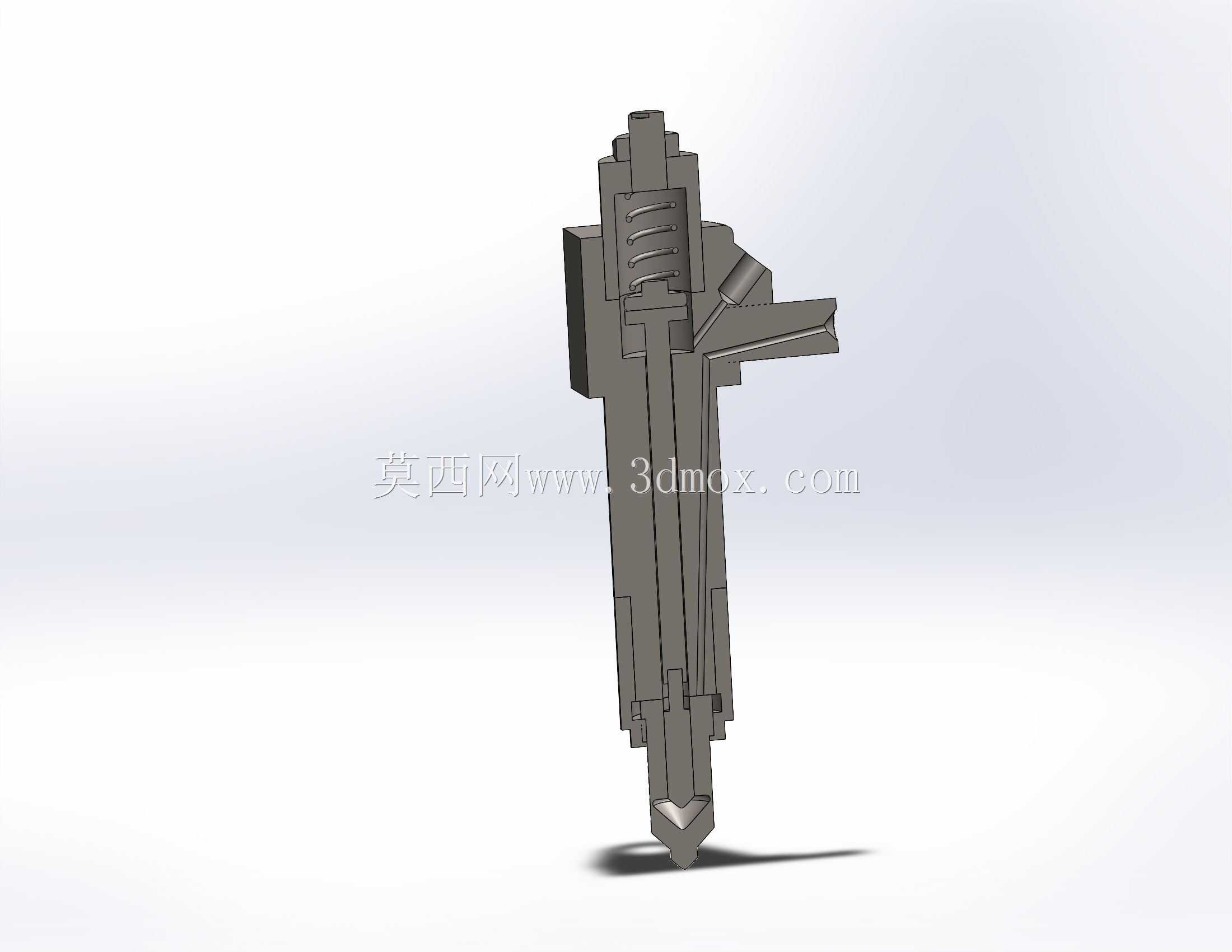

　　在三维建模过程中，需要重点关注内部运动件的行程边界，针阀的最大升程设计为0.2mm，建模时需预留针阀上下运动的空间，避免运动干涉；同时要考虑密封结构的设计，调压螺塞与壳体之间采用铜垫片密封，进油接头与壳体之间采用金属锥面密封，所有密封位置在装配状态下的压缩量需控制在合理区间，保证密封可靠性的同时避免垫片压溃失效。对于安装法兰的结构，需要做圆角过渡处理，避免安装应力集中导致的法兰断裂，圆角半径不小于R2，同时在法兰与主体壳体的连接位置增加加强筋，提升整体结构刚度，避免发动机工作过程中的振动导致喷油器壳体疲劳损坏。

　　从实际应用场景来看，该结构的喷油器除了适配车用柴油机外，还可匹配发电机组、农用拖拉机、工程机械等搭载柴油动力的设备，不同应用场景下仅需调整调压弹簧预紧力、喷孔参数即可适配不同功率段的动力需求，整体结构通用性强，零部件加工工艺成熟，装配流程简单，后期维护时仅需更换针阀偶件、调压弹簧等易损件即可恢复性能，无需整体更换，可有效降低设备全生命周期的使用成本。在建模装配过程中，需严格保证各零件的同轴度公差，尤其是针阀、针阀体、喷油器壳体三者的同轴度，若同轴度超差，会导致针阀运动卡滞，引发喷油雾化不良、滴油、喷油提前角偏移等故障，直接影响发动机的正常运行。
