自行车悬挂系统双叉摆臂结构设计

　　这款摆臂结构主要适配自行车后悬挂系统，同时可兼容户外秋千挂接、轻型悬臂挂载等多场景使用需求，作为受力传递的核心结构件，其设计合理性直接决定整套机构的运行稳定性与疲劳寿命。从实际使用场景来看，在自行车应用场景中，摆臂承担着连接车架主体与后轮轴的核心作用，骑行过程中路面传递的颠簸冲击力会先作用于后轮，再通过摆臂传递至减震组件，最终抵消大部分震动提升骑行舒适度；在秋千挂接场景中，双叉对称的结构可以均匀分散悬挂载荷，避免单侧受力导致的结构扭曲，适配户外休闲设施的固定挂载需求。

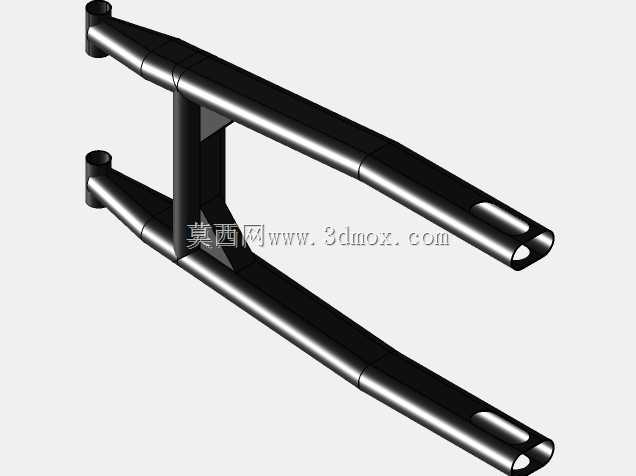

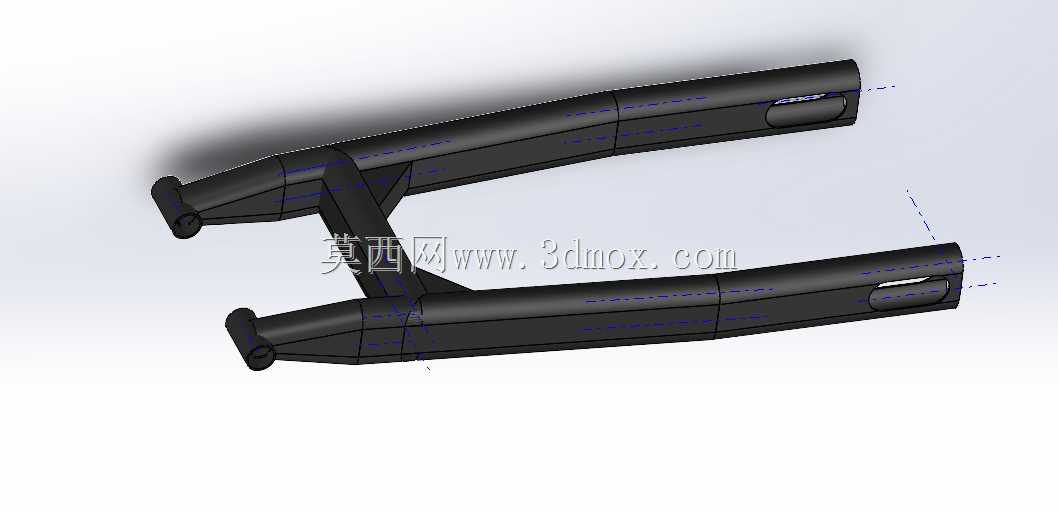

　　设计过程中优先考虑了受力路径的合理性，整体采用对称双叉臂布局，两个臂体平行布置且通过中部连接筋形成整体框架结构，避免单臂结构容易出现的侧向扭转问题。臂身截面采用渐变式设计，靠近连接转轴的根部位置截面尺寸更大，逐步向末端挂接位置收窄，这种设计既匹配了悬臂结构的弯矩分布规律——根部承受最大弯矩需要更高的结构强度，末端仅承担挂接载荷可适当缩减尺寸控制整体重量，同时也避免了等截面设计带来的材料冗余问题。臂体表面预留的安装槽位用于固定减震组件的连接端，槽位的深度与宽度经过匹配计算，可保证减震器安装后不会出现横向窜动，同时预留足够的摆动间隙避免运动干涉。

　　从安装边界来看，摆臂前端的圆柱转轴位直径与常规自行车后悬挂转轴尺寸匹配，可直接适配多数山地车、休闲自行车的车架安装座，无需额外加工转接件；末端的挂接孔位同轴度公差控制在0.02mm以内，保证后轮轴或者秋千挂轴安装后转动顺畅，不会出现卡滞问题。整体结构的摆动角度经过限位设计，最大摆动行程适配常规减震器的压缩行程，避免摆臂摆动角度过大导致减震器超出行程范围出现损坏。

　　结构细节上，臂体的棱边全部做了圆角过渡处理，一方面避免应力集中导致的疲劳断裂问题，另一方面也减少安装过程中尖锐边角划伤操作人员的风险。中部的连接筋位置做了加厚处理，因为双叉臂在承受不对称载荷时，中部连接筋是主要的抗扭受力部位，加厚处理可以大幅提升整体结构的抗扭刚度，避免长期使用后出现臂体外扩变形的问题。臂身内部采用中空加强筋布局，在保证整体结构强度的前提下尽可能降低零件重量，适配自行车轻量化的设计需求，同时也不会过多增加秋千类挂载场景的整体负重。

　　在实际选型适配时，需要注意安装位的轴向间距，这款摆臂的两个臂体内侧间距经过优化，既可以适配常规自行车后轮的花鼓宽度，也可以匹配秋千挂架的横梁尺寸，安装时只需确认转轴处的固定螺母锁紧扭矩符合要求，即可保证结构连接的可靠性。日常使用过程中，转轴位置需要定期补充润滑脂，避免长期转动出现磨损松旷，摆臂表面的防护层如果出现磕碰破损需要及时补做防锈处理，尤其是在户外多雨环境使用时，避免基体材料出现锈蚀影响结构强度。
