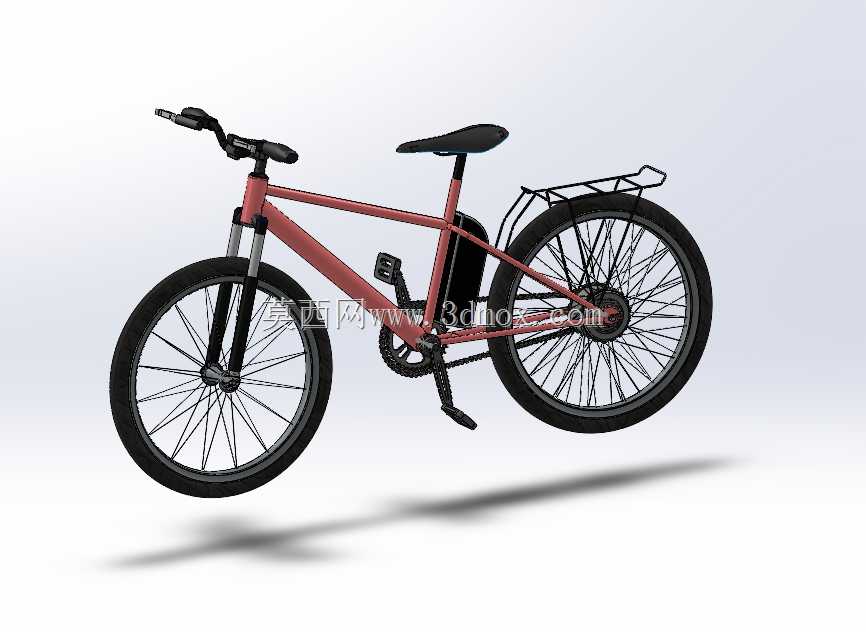

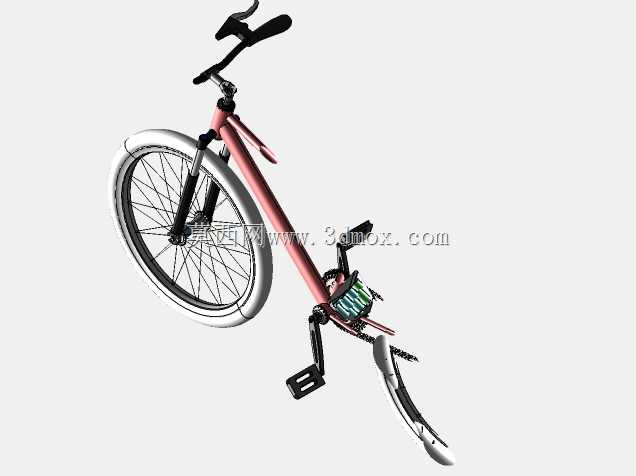

城市通勤款电动自行车结构三维设计

　　日常城市通勤场景下，短距离出行的代步需求始终占据民用出行市场的不小份额，这款电动两轮代步车的结构设计，完全围绕日常单人通勤、短途载物的实际使用场景展开，没有冗余的装饰性结构，所有部件的排布都优先服务于骑行稳定性、日常维护便捷性与使用安全性。从整车结构布局来看，车架采用经典的斜梁跨接结构，上管从车头碗组位置平缓延伸至座管连接处，下管则承担了核心承重与动力电池的安装承载功能，电池包内嵌固定在下管与立管形成的三角空腔内，这种排布方式一方面能将整组电池的重量集中在整车重心的中下部位置，大幅降低骑行过程中整车的重心高度，无论是低速挪车还是高速骑行过弯，都能减少侧倾风险，另一方面内嵌式的安装结构能避免电池包外露受到磕碰、雨水侵蚀，延长电池组件的使用寿命，同时也让整车外观线条更流畅，减少突出部件带来的剐蹭风险。车头部分采用标准的山地车规格碗组与前叉配合，前叉预留了足够的减震行程空间，可适配城市铺装路面常见的井盖、减速带、路面小坑洼带来的冲击，减少骑行过程中传递到车把的震动，降低长时间骑行的手部疲劳感；车把的宽度控制在成年人肩宽适配的合理区间，把横上预留了刹车手柄、调速转把、车灯控制组件的安装位，所有走线都设计为沿车架管体内腔排布，避免外露线管长期日晒雨淋出现老化破损，也能减少线管剐蹭衣物的问题。传动部分保留了传统自行车的脚踏、曲柄、链轮、链条、飞轮结构，同时在后轮花鼓位置集成了轮毂驱动电机，这种双模式的传动设计，

　　既可以在电力充足时依靠电机驱动实现零脚踏助力的纯电骑行，也能在电池电量耗尽时，像普通自行车一样通过脚踏人力驱动，不会出现纯电车型亏电后无法推行骑行的尴尬，适配不同出行距离、不同电量状态下的使用需求。后轮上方设计了一体式的钢制后货架，货架的安装支点分别固定在座管下部与后上叉、后下叉的连接位置，承重载荷经过结构校核，可满足日常放置通勤背包、少量采购物品的载物需求，货架边缘预留了捆扎绳的固定挂点，方便用户固定携带的物品。轮组部分采用常规的26寸辐条轮结构，辐条采用等强度的交叉编法，可承受日常骑行过程中的径向与侧向载荷，轮圈适配标准的城市通勤外胎，胎纹设计兼顾铺装路面的低滚阻与湿滑路面的抓地力，刹车系统采用前后轮碟刹配置，

　　刹车卡钳的安装座直接集成在车架前叉、后下叉的对应位置，制动响应速度快，雨天制动衰减幅度远小于传统圈刹结构，能更好应对城市通勤中频繁启停、突发状况下的制动需求。座垫采用宽面发泡填充结构，座杆的插入深度预留了足够的调节行程，可适配不同身高的使用者调整到合适的骑行坐姿，减少长时间骑行的臀部压迫感。整车的所有安装连接点都采用标准件配合，不同部件的安装边界都经过干涉校验，比如转向过程中前叉与车架、车把与车架之间不会出现运动干涉，脚踏转动过程中不会与电池包、车架下管发生剐蹭，后轮转动过程中链条、飞轮与车架后叉的间隙控制在合理范围，既不会因为间隙过大导致链条容易脱落，也不会因为间隙过小出现运动摩擦异响。从实际使用的角度出发，

　　这款车型的结构设计没有追求极端的轻量化或者夸张的性能参数，所有结构取舍都围绕日常通勤的可靠性、维护便捷性展开，比如易损件如刹车来令片、内外胎、链条都采用通用的民用自行车标准规格，用户在日常维护更换配件时不需要寻找专属定制件，大幅降低后期使用的维护成本；电池包的安装结构设计为快拆式，用户可以直接将电池取下带到室内充电，解决了高层住户无法在车辆停放位置充电的实际痛点。在建模过程中，所有部件的配合公差都按照民用非机动车的通用加工精度设置，焊接位置的焊缝预留、管材的壁厚选择都经过结构强度校核，既保证车架整体的承重强度满足日常使用的载荷要求，也不会因为过度冗余的壁厚增加整车不必要的重量，兼顾结构强度与整车轻量化的平衡。
