带光伏遮阳棚的电动自行车充电站点设计

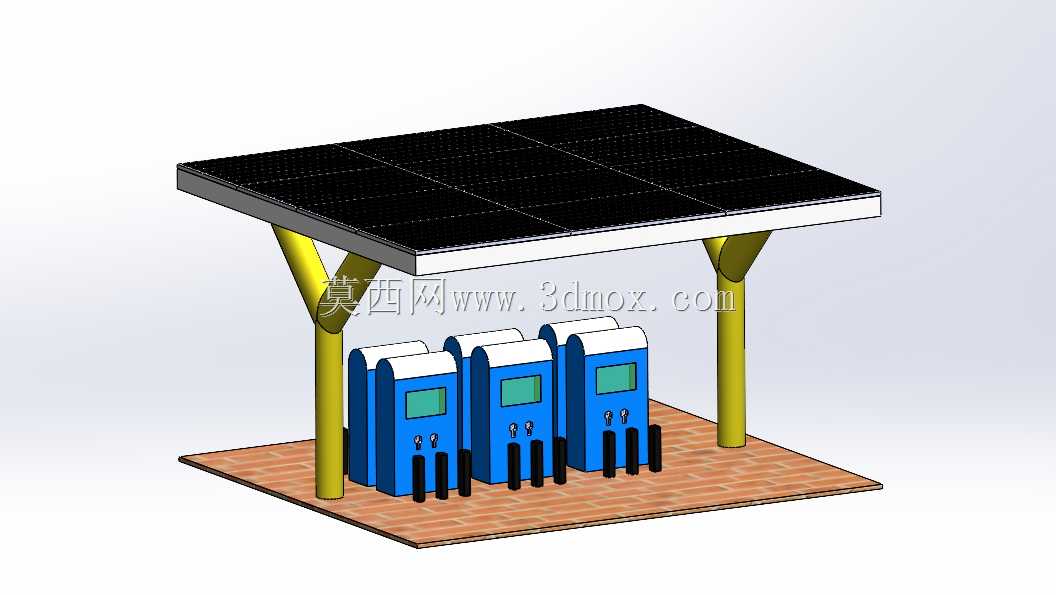

　　这套三维设计针对居民社区、产业园区、商圈外围等电动自行车集中停放区域的补能需求搭建，区别于零散布设的壁挂式充电插座，整体采用一体化站体结构，把遮阳挡雨的棚体结构、多车位充电终端、场地铺装基座做了整合设计，避免后期现场拼装的尺寸偏差问题。从实际使用场景出发，棚顶采用大倾角单坡光伏板铺设结构，支架选用Y型分叉支撑柱，单根立柱即可承载半幅棚顶的荷载，相比常规双立柱并排的棚架结构，能减少立柱对车位空间的侵占，电动自行车推行进出时不会被立柱剐蹭，三个充电终端并排布设在棚体中部区域，每个终端对应两个充电车位，单站可同时满足6台电动自行车的充电需求，适配日常通勤场景下的两轮车补能峰值需求。设计过程中优先考虑户外长期运行的可靠性，

　　棚顶光伏板边缘做了外翻挡边结构，降雨时雨水会顺着挡边导流到棚体两侧的排水槽，顺着立柱内部的隐藏流道排到基座外侧的排水区，不会直接滴落到充电终端或者停放的车辆上；充电终端外壳做了上窄下宽的梯形收边，顶部带15度的外倾遮雨檐，充电接口区域内凹5厘米，即使斜向飘雨也不会直接淋到充电插头上，避免雨天插拔充电头的漏电风险。安装边界方面，整套站体的基座采用仿砖纹铺装的一体化平台，平台边缘比周边地面高出8厘米，防止雨季路面积水倒灌进充电区域，基座总长度适配6台电动自行车的停放间距，单车位预留0.8米的推行宽度，加上两侧的通行余量，整体占地尺寸控制在长4.2米、宽2.6米的范围内，不需要大面积开挖地面做基础，只需要在四个支撑柱点位做预埋固定即可，

　　适配老旧小区、园区边角空地等狭小场地的布设需求。功能设计上，每个充电终端集成了独立的计量模块、过载保护模块和状态显示屏，显示屏朝外倾斜12度，用户站在车位旁就能清晰看到充电时长、电量等信息，终端下方预留了充电线悬挂位，避免充电线拖在地面被车辆碾压破损；棚顶的光伏板采用并网设计，日常光照条件下发的电能可以直接供给充电终端使用，余电还能并入周边公用电网，降低站点的长期运行用电成本。结构细节处理上，支撑柱和棚顶框架的连接位置做了加强筋过渡，能抵御沿海区域12级以内的阵风荷载，光伏板和框架之间采用压块固定，预留了0.5厘米的热胀冷缩间隙，避免夏季高温暴晒下板材膨胀变形挤压开裂；充电终端和基座之间采用螺栓固定，底部做了进线防水弯，

　　供电线缆从基座下方的预埋穿线管接入，不会裸露在地面被人为破坏或者鼠咬。针对不同场地的适配需求，这套结构还预留了扩展接口，如果后续需要增加充电车位，只需要在现有棚体的侧边拼接同规格的棚架单元和充电终端即可，不需要重新做整体结构设计，能根据场地的实际大小灵活调整站点规模，比如大型社区可以拼接4-5组单元，满足数十台电动自行车的同时充电需求，小型商圈门口则可以只布设单组单元，适配小流量的补能需求。
