商用双开门液化石油气加热烤箱结构设计

　　这款燃气烤箱的三维结构设计，主要面向流动餐饮摊点、小型餐饮门店、户外临时餐饮作业场景打造，区别于常规电加热烤箱，其无需依赖固定市电接入，搭配标准液化石油气钢瓶即可完成加热作业，适配无稳定供电的经营场景，比如乡镇集市流动摊位、户外临时美食节点位、城郊农家乐户外操作区等，解决了传统电烤箱受供电条件限制无法灵活布设的痛点。

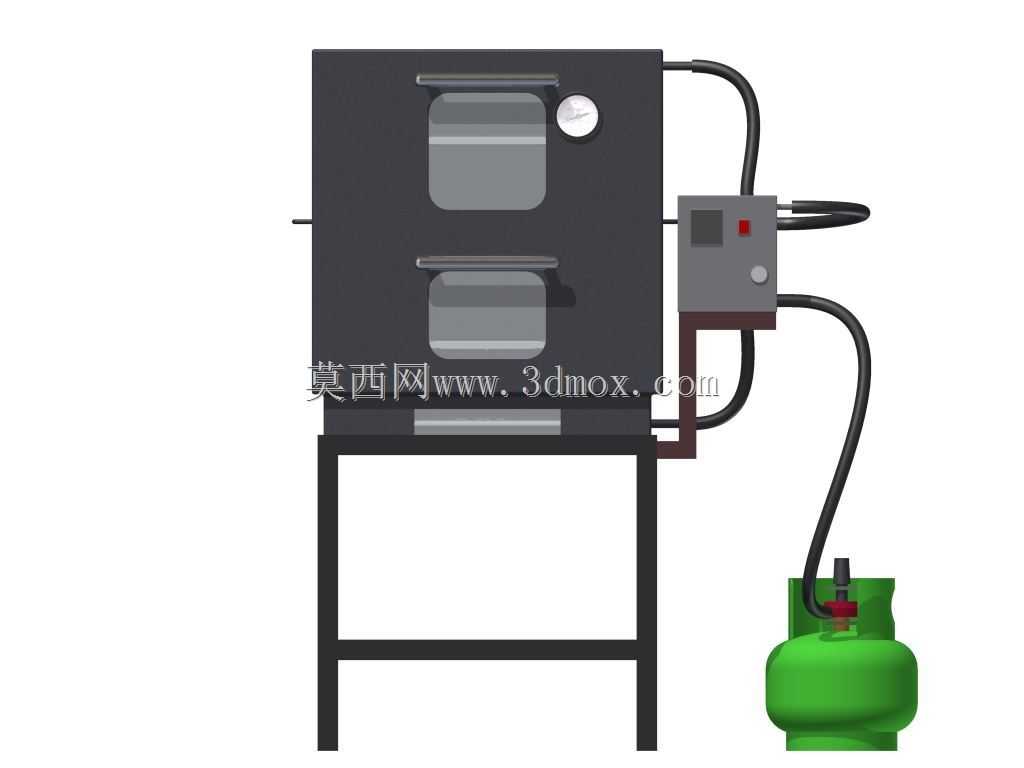

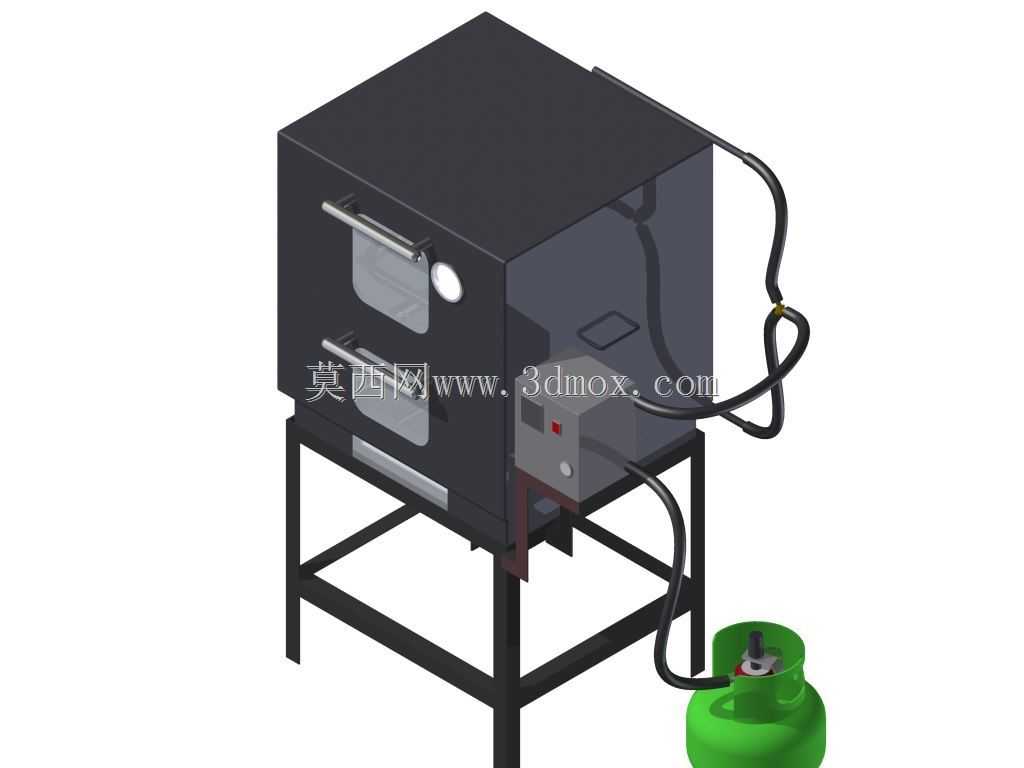

　　从实际使用功能来看，设备采用双开门分层结构，上下两层独立的开门结构可同时处理不同品类的食材，每层门体配备金属管状把手，开合操作时可避免高温烫伤，门体与箱体接触位置设置耐高温密封结构，减少作业过程中的热量外泄，提升热利用效率。箱体底部采用方管焊接成型的支架结构，将加热腔体抬离地面一定高度，一方面避免地面潮气侵入箱体内部腐蚀金属构件，另一方面适配操作人员站立作业的操作高度，减少长时间操作的腰部疲劳，支架底部预留的空间刚好可容纳标准规格的液化石油气钢瓶，气路连接管采用耐油耐老化的橡胶软管，沿支架侧部走线固定，避免管路被踩踏或剐蹭破损引发安全隐患。

　　设计过程中优先考虑了燃气加热的安全性与热场均匀性，燃烧控制模块设置在箱体侧部的独立控制仓内，与加热腔体做隔热分隔，控制仓表面设置点火旋钮、火力调节旋钮与观察窗，操作人员无需打开烤箱门即可观察内部燃烧状态，调节火力大小。加热腔体内部设置分层置物架，置物架采用镂空金属栅格结构，保证热气流可在腔体内循环流动，避免局部温度过高导致食材烤焦，腔体背部设置导流结构，引导燃烧产生的热气流在腔体内形成循环，保证每层置物架的温度差控制在合理范围内。气路系统设置了稳压结构与防泄漏检测接口，可适配不同输出压力的液化石油气钢瓶，避免气压波动导致的火力不稳。

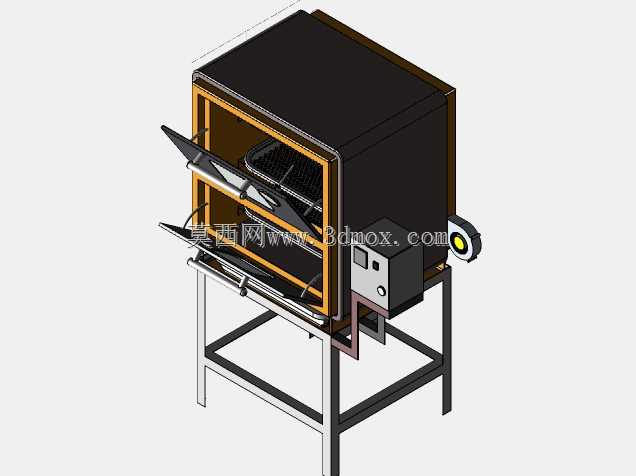

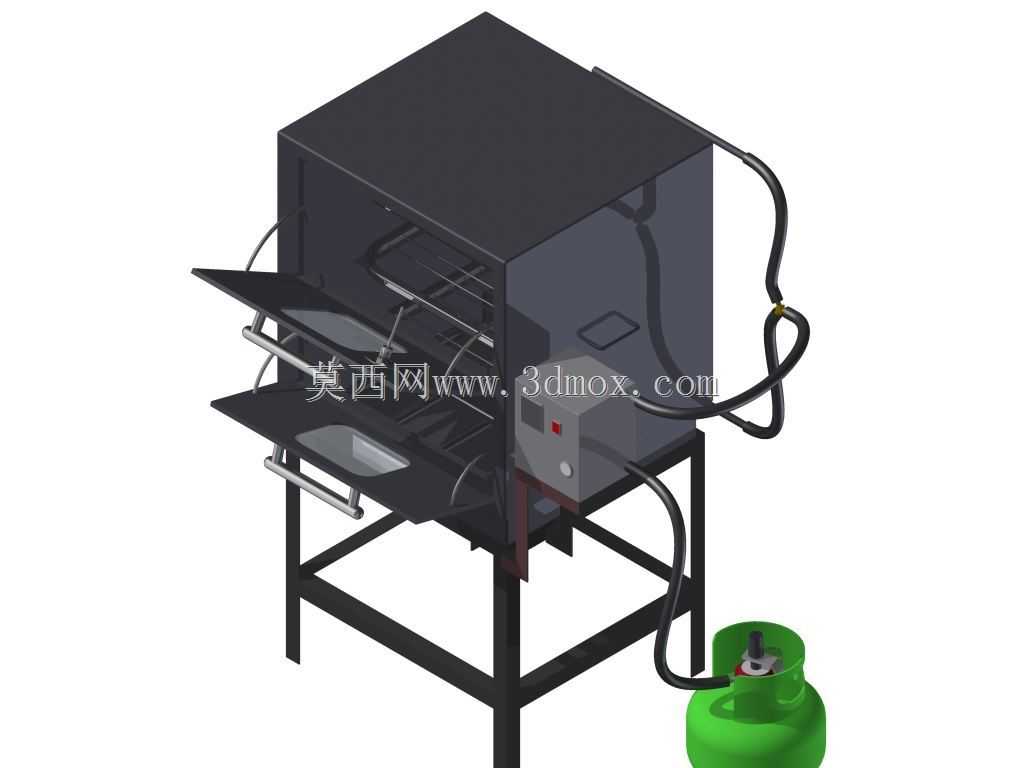

　　外形尺寸方面，整体宽度控制在800mm左右，深度控制在700mm左右，含支架总高度约1200mm，安装布设时仅需预留1000mm×900mm的地面操作空间，侧部需预留200mm的管路连接与操作空间，背部预留100mm的散热间隙即可，无需额外做固定安装，放置在平整硬化地面上即可投入使用，设备整体重心落在支架支撑面的中心区域，满负载放置食材时也不会出现倾翻风险。门体采用下开式结构，开门后可临时作为置物托板使用，放置待烤制或刚出炉的食材，提升操作便利性，门体与箱体之间采用金属铰链连接，铰链处设置耐磨衬套，可承受长期高频次开合的磨损，延长设备使用寿命。

　　针对户外使用场景，箱体外部采用耐高温喷塑处理，可抵御日常的雨水溅淋与轻微磕碰，控制仓的旋钮部位设置防水胶圈，避免清洁过程中水分渗入控制结构引发故障。气路连接部位采用快插式接头，更换钢瓶时无需额外工具即可完成连接操作，降低非专业操作人员的使用门槛。整个结构在建模过程中对所有焊接部位做了工艺性优化，支架的方管连接处均预留焊接坡口，钣金件的折弯半径匹配常规钣金加工设备的工艺参数，无需特殊定制工装即可完成生产加工，有效控制设备的制造成本，适配中小厨具生产厂商的加工能力。
