Arduino齿轮马达扭矩测试3D打印绞车装置

项目分类:3D打印机 发布时间:2022-01-04 ID:485714
  • Arduino齿轮马达扭矩测试3D打印绞车装置
  • Arduino齿轮马达扭矩测试3D打印绞车装置
  • Arduino齿轮马达扭矩测试3D打印绞车装置
  • Arduino齿轮马达扭矩测试3D打印绞车装置

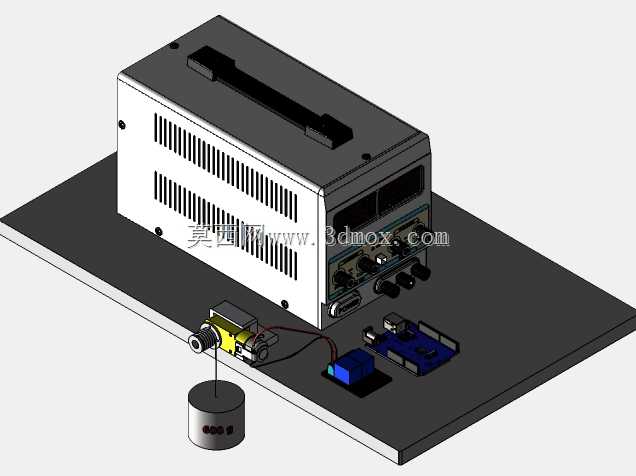

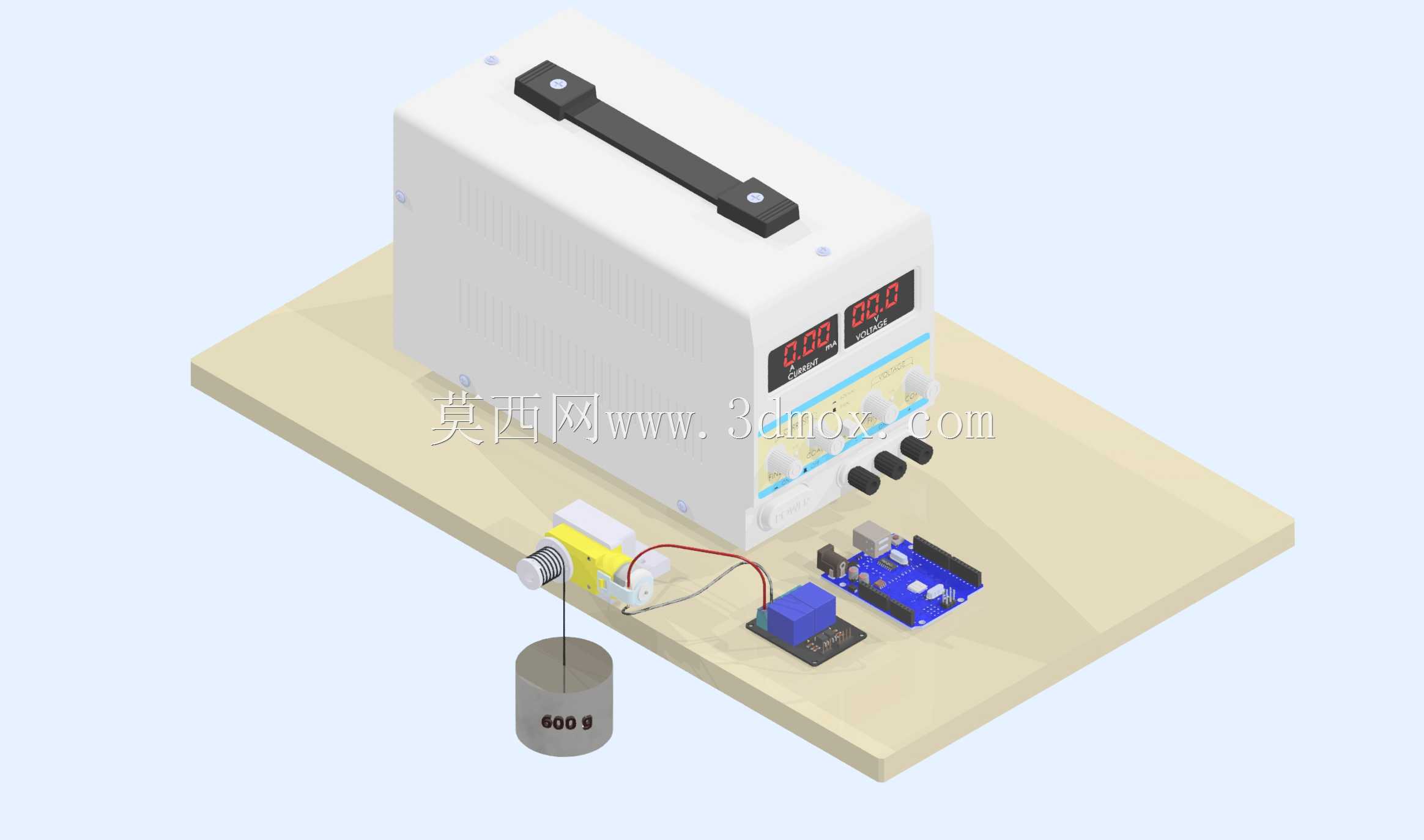

  在机械自动化教学实验场景中,小型驱动部件的扭矩输出特性验证一直是入门级实操训练的核心环节,很多初学者在接触齿轮马达选型、驱动电路匹配时,往往缺乏直观的负载测试手段,仅靠 datasheet 上的标称参数很难建立实际工况下的性能认知,这套3D打印的简易绞车结构,正是针对这类教学验证需求设计的小型测试工装。整套装置的安装基准是一块平整的绝缘安装底板,所有功能部件都采用模块化布局固定在底板上,不需要复杂的机架焊接或精密机加工件,主体承载结构全部采用FDM工艺3D打印制作,打印件的壁厚设置在2.5mm到3mm之间,既可以保证承载500g标准砝码时的结构刚性,又不会因为壁厚过大增加打印耗时与材料消耗,安装孔位全部预留3.2mm的通孔,

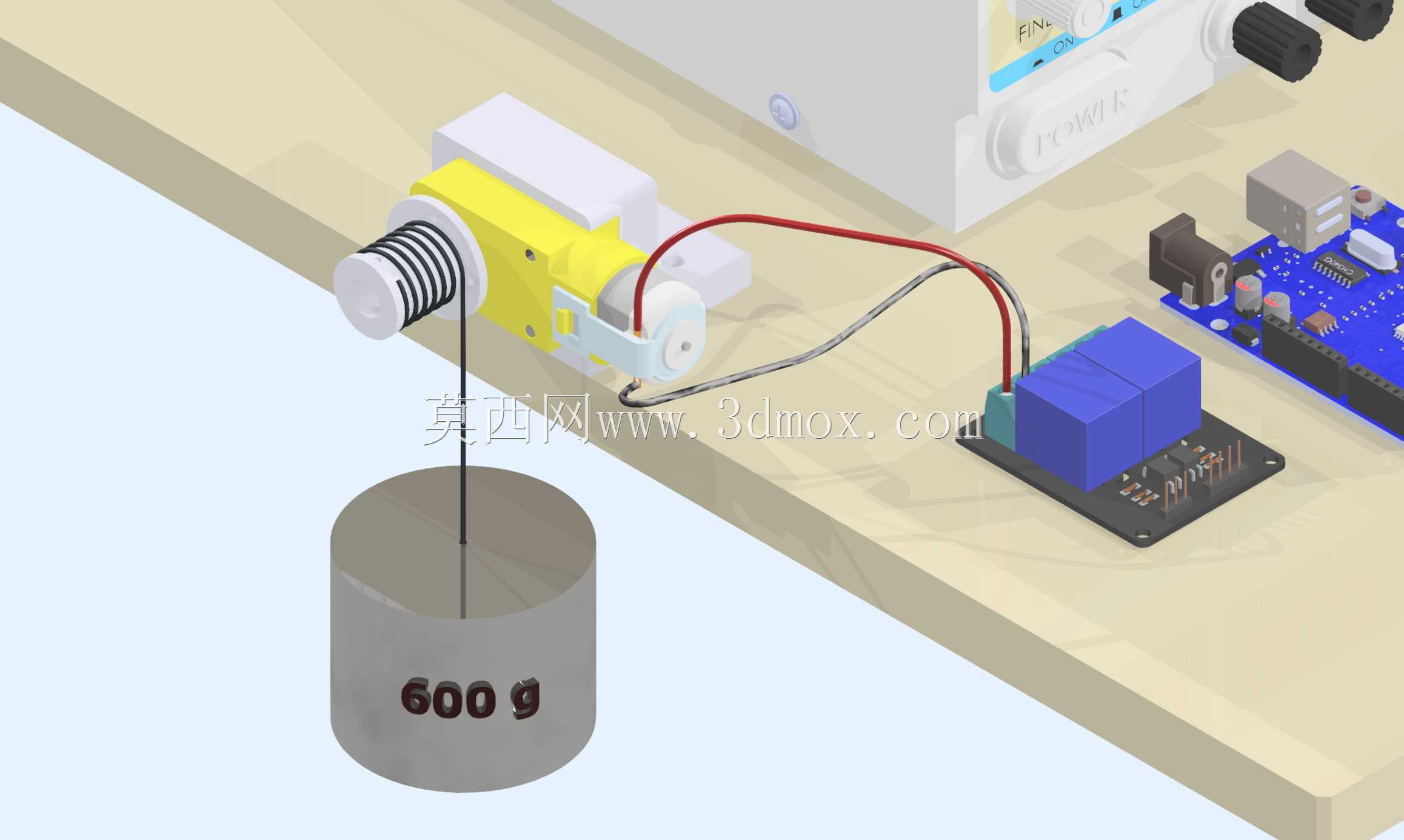

  配合M3螺丝与铜柱就能完成所有部件的固定,安装边界控制在300mm×200mm的矩形范围内,完全可以放置在普通实验台面上开展测试,不需要额外占用大面积的实验空间。装置的核心功能是通过绞车的卷绕提升动作,给被测齿轮马达施加可控的线性负载,卷筒部分直接和齿轮马达的输出轴配合,采用D型孔位设计避免传动过程中出现打滑空转,卷筒下方悬挂标准配重块,当马达驱动卷筒转动收卷牵引线时,配重块的重力就会转化为马达输出轴需要克服的恒定扭矩,测试人员可以通过更换不同重量的配重块,逐步加载直到马达出现失步、堵转或者驱动模块过流保护,就能直观测得该款齿轮马达在当前驱动参数下的实际最大输出扭矩,相比采用扭矩传感器的专业测试台,这套装置的成本极低,

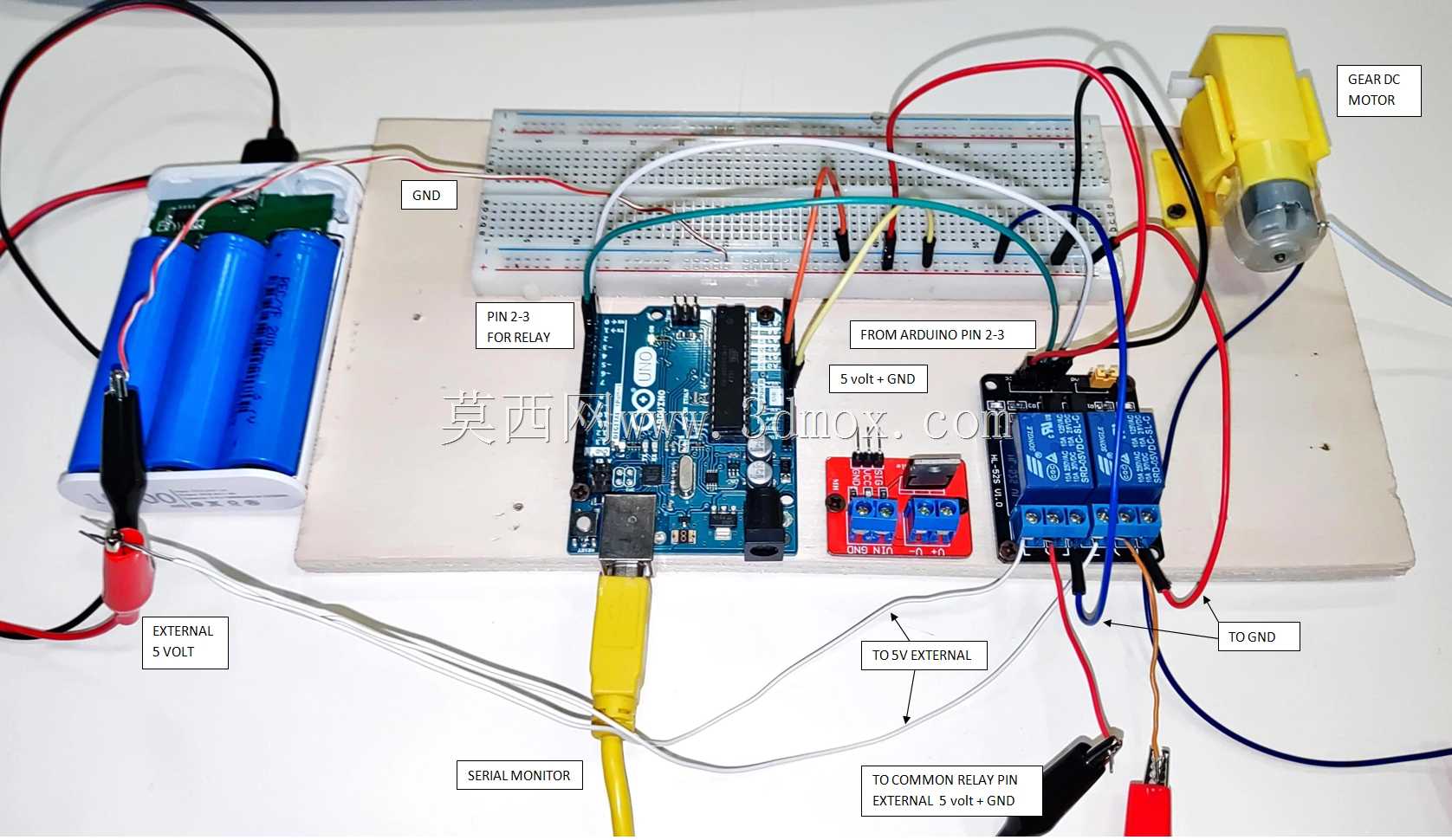

  完全适合教学场景下的批量实操训练使用。电路部分的布局充分考虑了新手接线的容错性,Arduino控制板、电机驱动模块、供电接口都沿着底板边缘排布,接线端子全部朝向操作侧,学生在接线时不需要挪动主体结构就能完成所有线路连接,供电端采用通用的直流电源接口,可以直接匹配实验室常用的可调直流电源,方便测试不同供电电压下的马达扭矩输出变化,驱动模块和马达之间的接线预留了足够的走线空间,不会出现线路和运动部件干涉的情况,牵引线采用0.3mm直径的尼龙钓鱼线,抗拉强度足够承载1kg以内的配重,同时卷绕在卷筒上时不会因为线径过粗导致卷绕直径变化过大影响扭矩计算精度。设计过程中特意简化了不必要的复杂结构,没有额外加装转速测量或者拉力采集模块,

  所有测试数据都可以通过学生手动测量配重提升速度、观察马达运行状态来记录,目的就是让初学者在实操过程中主动理解扭矩、转速、负载之间的对应关系,而不是直接读取传感器输出的现成数值,卷筒的侧边预留了指针标记,配合底板上印刷的角度刻度,还可以拓展用于步进马达的步距精度测试、不同减速比齿轮箱的传动效率对比实验。整套装置的运动部件全部做了安全防护设计,卷筒外侧没有裸露的传动齿轮,牵引线的运动行程范围内没有尖锐凸起,即使学生操作时出现配重脱落的情况,也不会造成设备损坏或者人员受伤,3D打印的结构件如果出现损坏,只需要重新打印对应零件就能快速替换,不需要专门采购备品备件,非常适合教学场景下高频次的学生实操使用。在实际教学应用中,这套装置还可以配合开源的Arduino控制程序,拓展出PWM调速下的扭矩特性测试、堵转电流测量、不同润滑条件下的齿轮传动效率对比等多个实验项目,学生还可以根据自己的测试需求,在原有安装底板上加装编码器、拉力传感器等部件,自行改造升级成更专业的小型马达测试台,整个结构的建模过程全部采用参数化设计,所有安装孔位、部件间距都可以根据被测马达的尺寸快速调整,不需要重新绘制整个装配体,能大幅降低教学实验装置的改造成本与制作周期。
