SFM-27型压电式高分贝报警蜂鸣器结构

　　在工业控制、安防警示、设备故障提示等诸多场景里，声响警示部件是传递异常状态、操作反馈的核心载体，这款压电式蜂鸣器的结构设计，完全围绕宽电压适配、安装便捷、声响输出稳定的实际工程需求展开。从实际选型适配的角度看，这类蜂鸣器常被集成在工控柜面板、小型自动化设备告警单元、家用安防装置、电动车提示模块中，承担故障报警、操作确认、边界预警的声响输出功能，相比电磁式蜂鸣器，压电结构的功耗更低，适配低功耗供电的嵌入式设备场景，不会给主控回路带来额外的电流负载压力。

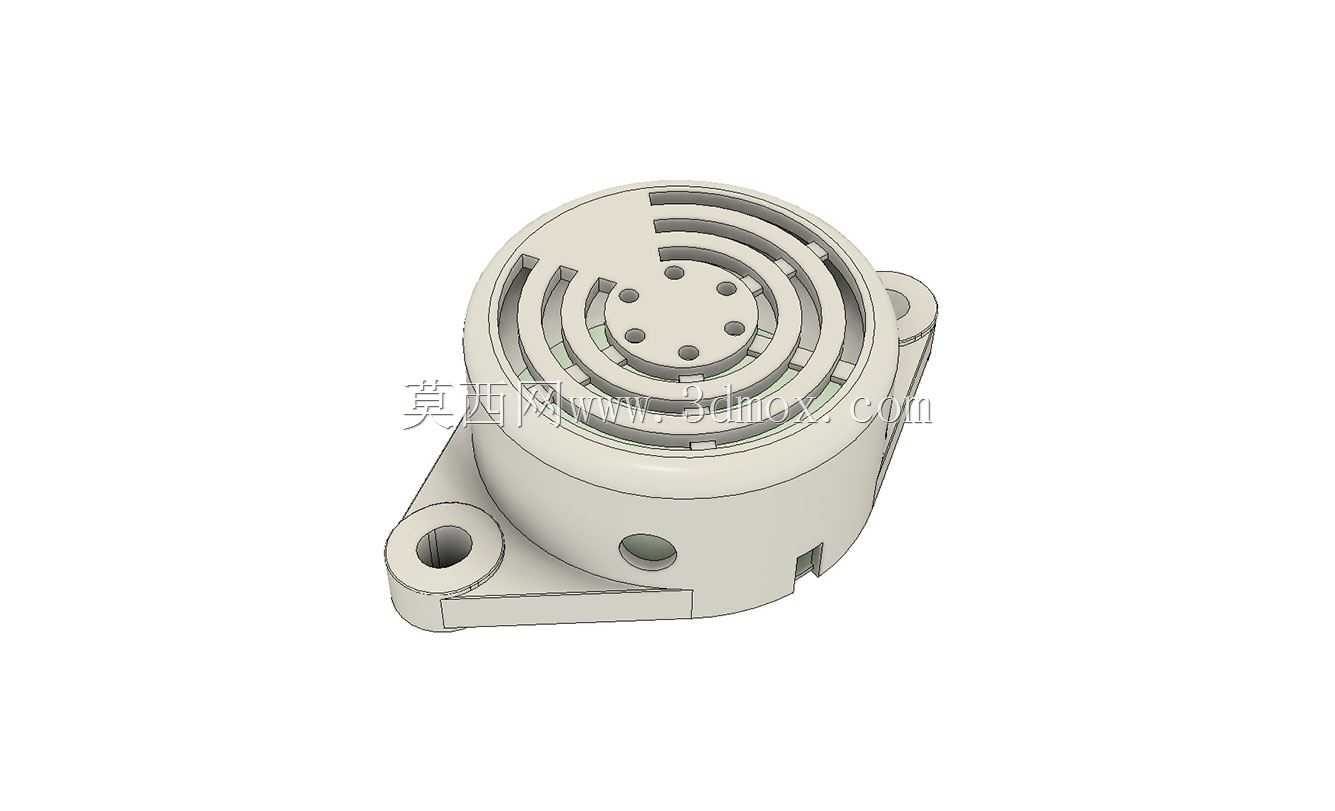

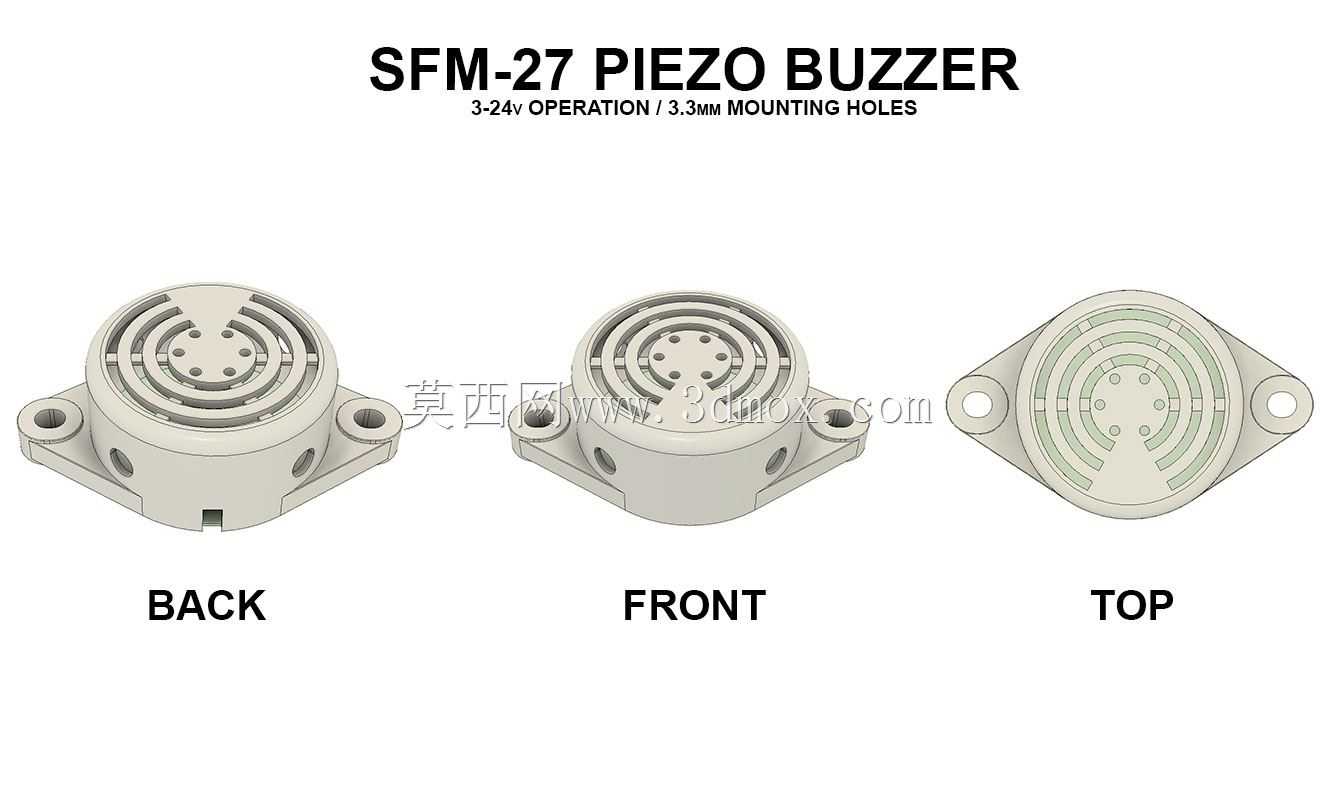

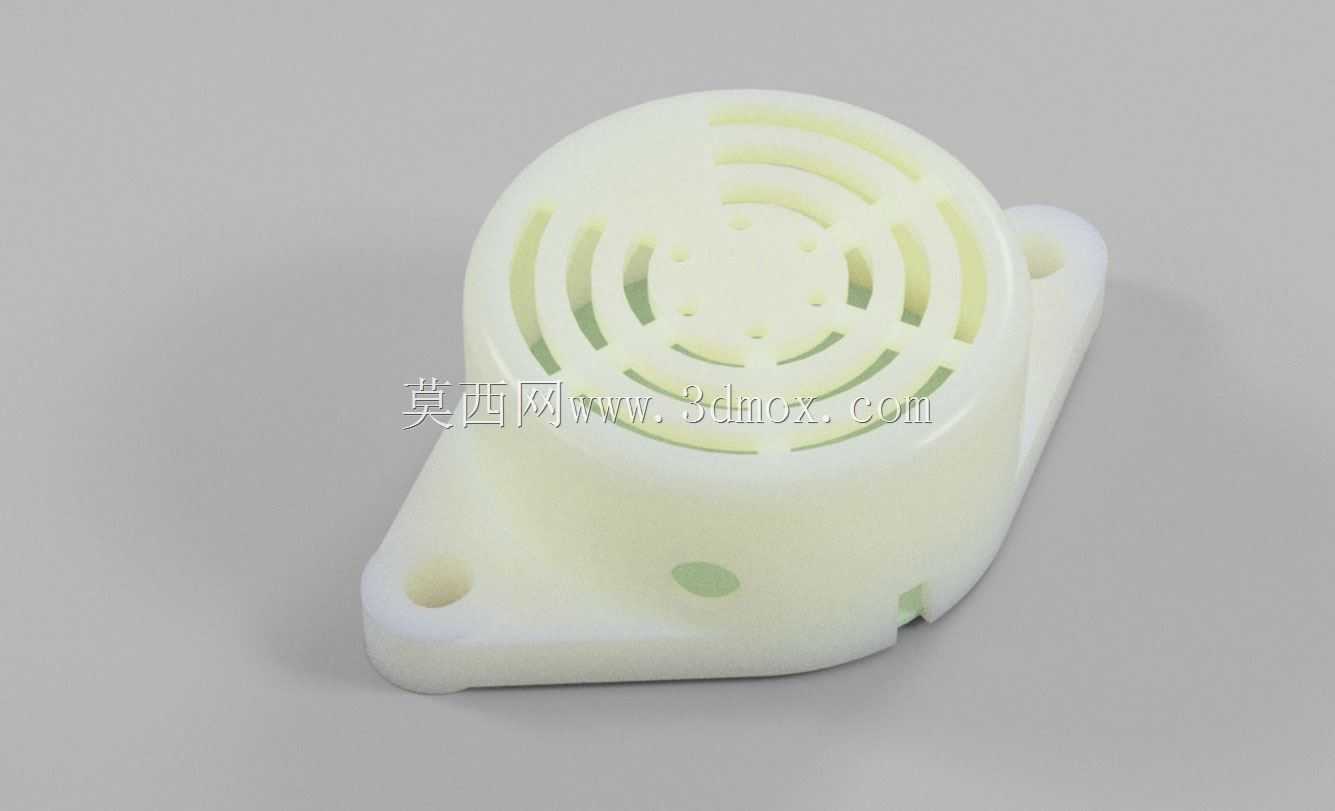

　　设计层面首先考量的是宽电压运行的适配性，结构预留的内部腔体空间可以兼容3V到24V区间的压电驱动电路板安装，不需要针对不同供电电压的设备单独调整外壳尺寸，能覆盖从干电池供电的小型便携设备，到工业场景24V标准工控供电的绝大多数应用场景，避免了选型时需要匹配电压对应外壳型号的繁琐。外壳采用ABS材质注塑成型的结构设计，这种材料的抗冲击性、耐日常温变的特性足够应对多数室内及普通户外非极端环境的使用需求，外壳上部的出声格栅采用同心环形开槽结构，开槽的宽度、排布密度经过声学路径优化，既可以阻挡大颗粒灰尘、飞溅液体直接接触内部压电振片，又不会对声响输出造成过多衰减，保证谐振频率下的声压级满足警示需求，其标称谐振频率控制在3100Hz上下，这个频段的声响在工业环境的背景噪音中辨识度更高，人耳对该频率的声响敏感度更强，不需要过高的驱动功率就能达到足够的警示距离。

　　安装边界的设计充分考虑了不同设备的集成需求，底座设置的两个带安装孔的固定耳，采用M3规格螺栓即可完成固定，安装孔位的最大跨距适配多数标准设备面板的预留开孔尺寸，固定耳与主体外壳采用一体化注塑结构，避免了额外拼接带来的结构强度不足问题，安装时不需要额外设计定制固定支架，直接通过螺栓锁紧在设备面板或者安装支架上即可，装配效率更高。外壳侧面预留的走线缺口，方便内部驱动板的引线引出接至设备主控回路，缺口的尺寸刚好适配常规两芯信号导线的穿出，装配时可以在缺口处打密封胶实现简易的防尘防水处理，适配多粉尘、少量溅水的车间使用场景。

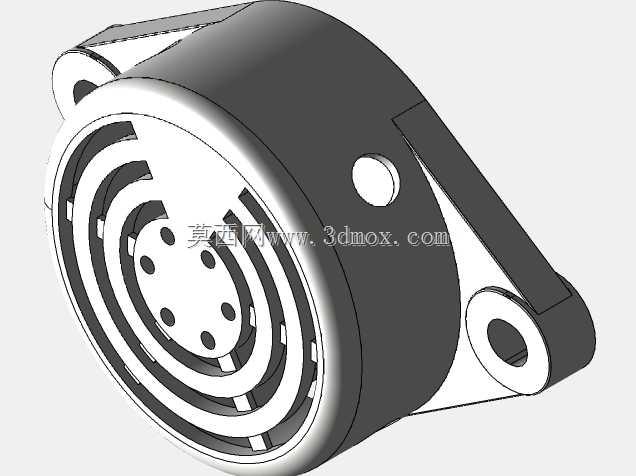

　　需要注意的是，这个结构模型仅包含外部壳体、安装固定结构与出声格栅部分，未包含内部压电振片、驱动电路板、密封纸板等内部功能部件，建模时严格按照实物的安装尺寸、外形轮廓还原，在做设备整体装配仿真、面板开孔设计、结构干涉检查时，可以直接调用该模型匹配安装位，不需要反复测量实物尺寸调整设计参数。建模过程中对壳体的壁厚、加强筋位置都做了还原，外壳内壁的定位卡槽结构可以直接卡住内部的压电振片与密封纸板，装配时不需要额外打胶固定，依靠卡槽的过盈配合就能完成内部部件的定位，减少装配工序的同时，也方便后期部件损坏后的拆解更换。出声格栅的每一条开槽的宽度、深度都和实物保持一致，在做声学仿真验证时，可以直接基于该模型的格栅结构做声压传播路径模拟，评估不同安装位置下的声响覆盖范围，避免设备组装完成后出现声压不足、声响被结构遮挡的问题。

　　从结构设计的细节来看，底座的安装孔做了沉台设计，M3螺栓锁紧后螺栓头不会突出底座平面，安装时蜂鸣器底座可以完全贴合安装面板，不会出现缝隙导致的固定松动、共振异响问题。外壳主体与上盖的配合位置做了止口结构，装配时上盖可以顺着止口精准扣合在底座上，扣合后配合面的缝隙均匀，既可以提升整体结构的防尘能力，也能让外壳的整体结构强度更高，受到轻微外力冲击时不会出现壳体开裂、上盖脱落的问题。这类压电蜂鸣器在实际使用中，连续工作的温升极低，ABS外壳的耐温特性完全可以覆盖其工作时的温度范围，不会出现长期工作后外壳变形的问题，适配设备长期连续运行的使用需求。
