Nextion7寸智能屏机柜外壳及GPIO板结构

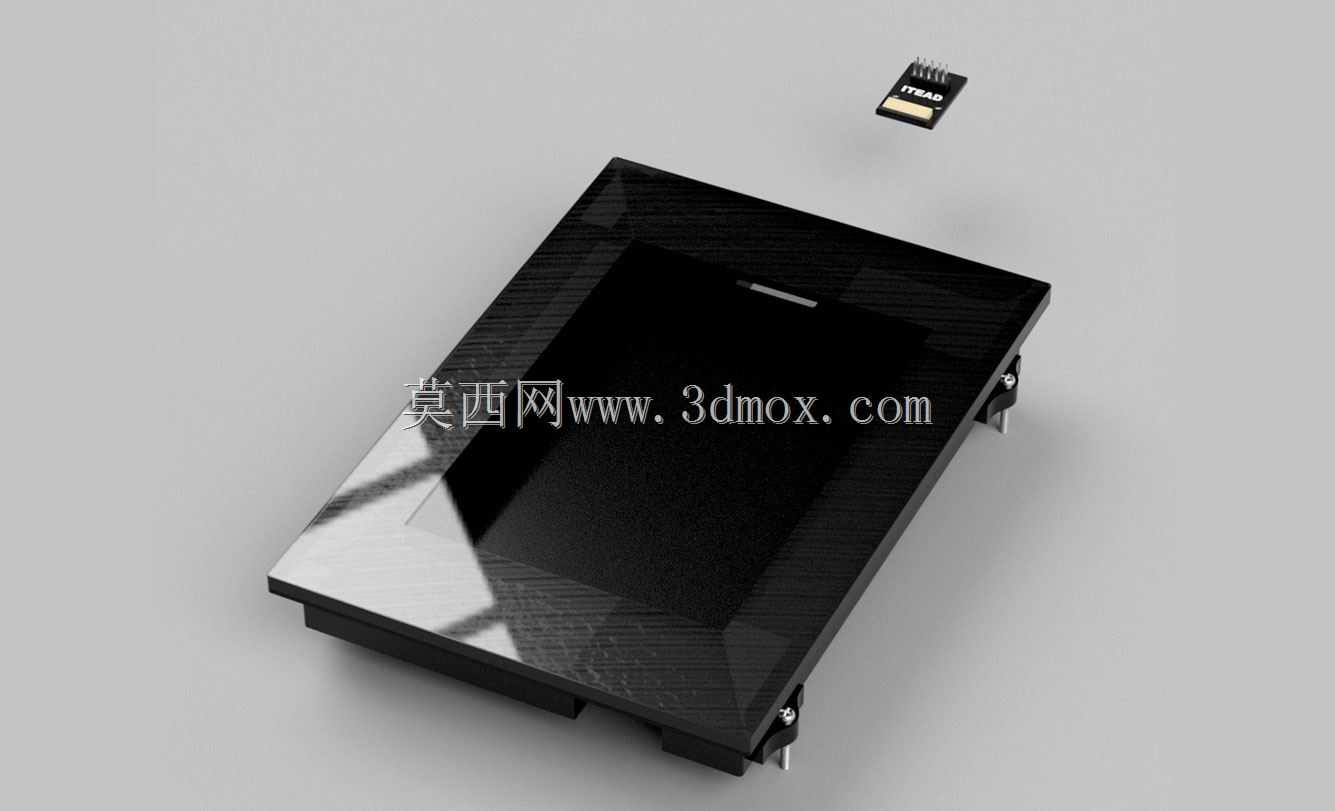

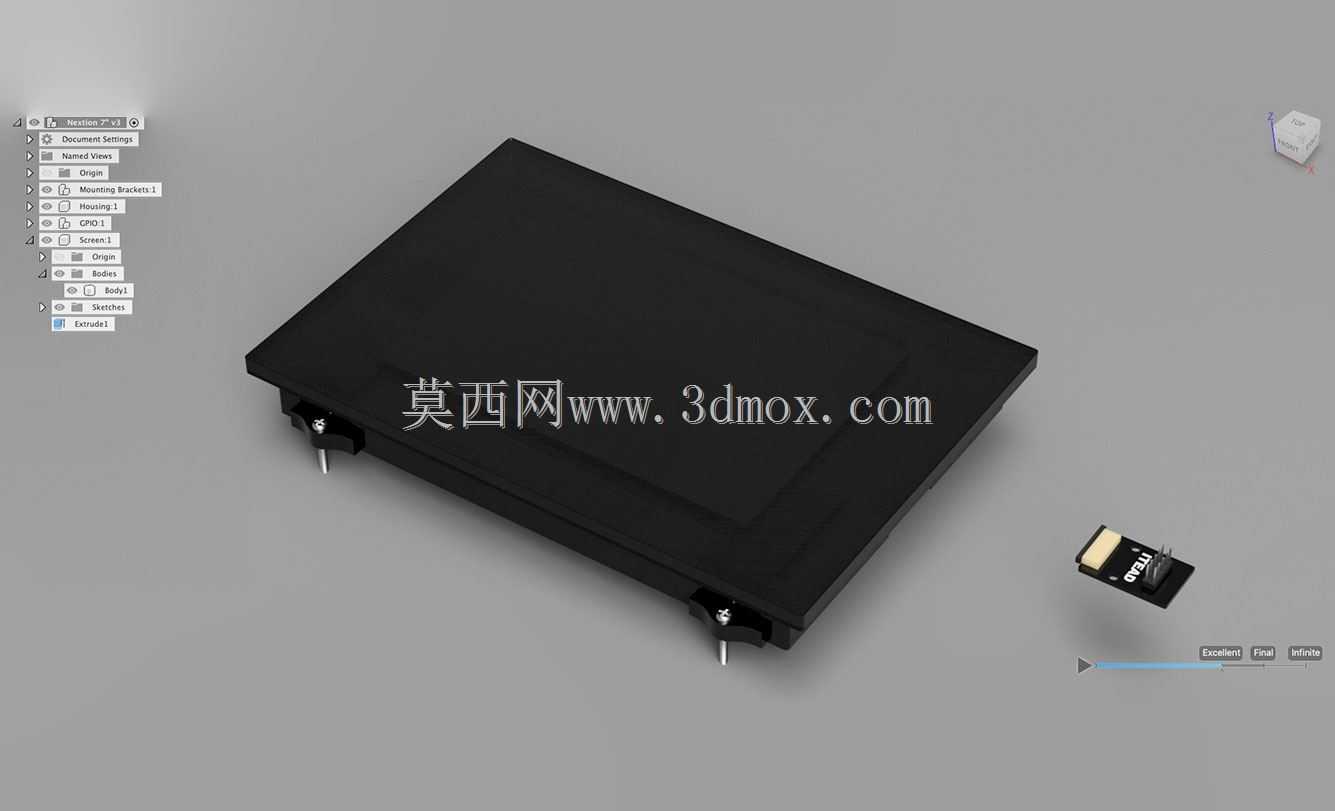

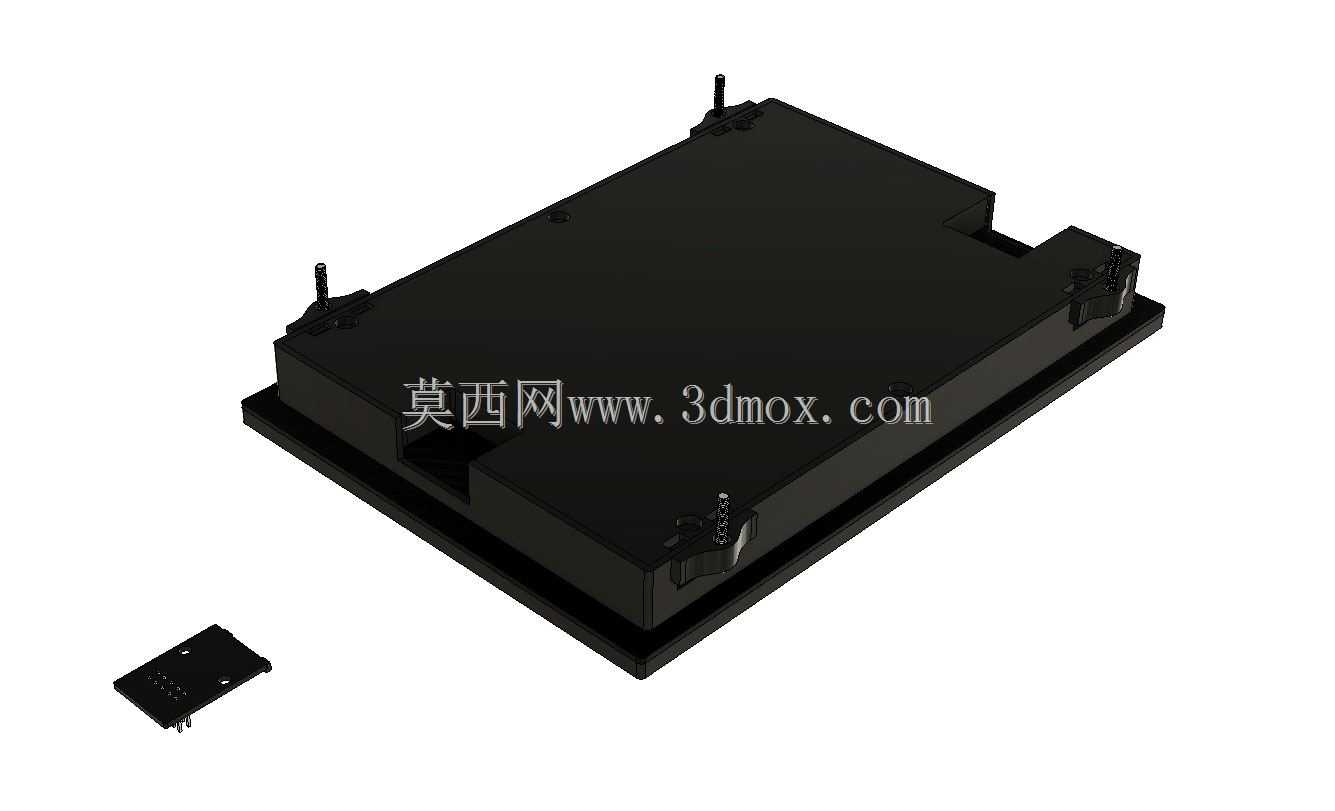

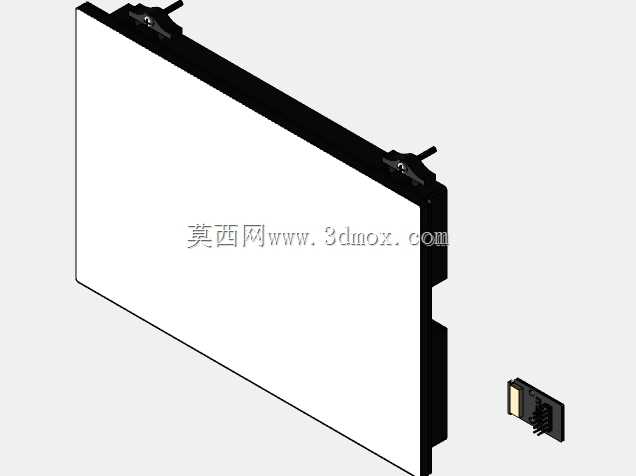

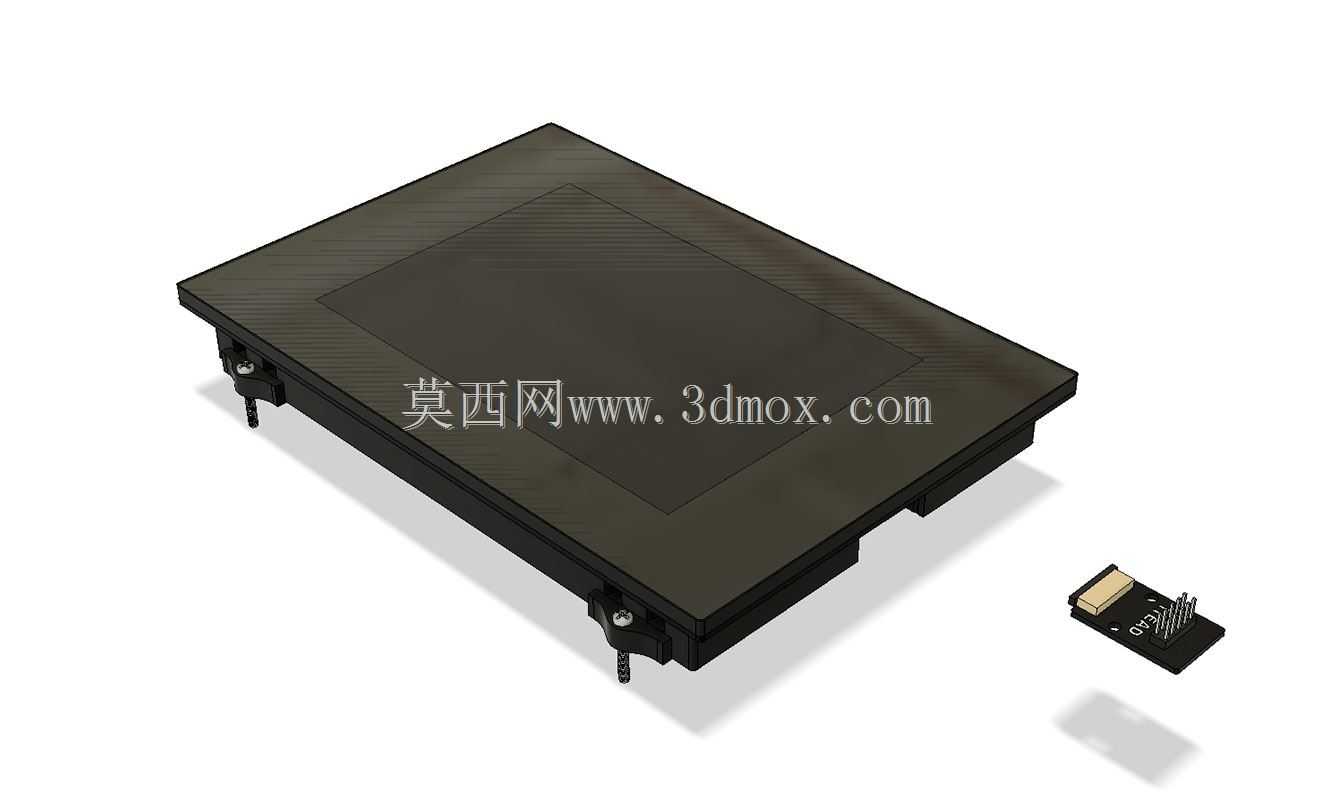

　　在工业人机交互设备的集成部署场景中，机柜内嵌式触控显示单元的结构适配一直是设备集成环节的常见痛点，尤其是采用标准7寸触控屏做终端交互的控制柜、小型自动化设备操作端，往往需要兼顾屏幕防护、外接IO扩展、安装定位精度多个维度的需求，这套结构方案正是针对这类场景做的精准适配。整套结构包含Nextion7寸屏幕的防护外壳、配套GPIO扩展板以及四组安装固定螺钉，所有外部安装尺寸均按照工业机柜的标准开孔公差做匹配，设计阶段优先保证外部装配边界的精度，外壳内部的非安装面尺寸做了合理的工艺让位，避免因屏幕批次公差导致的装配卡滞问题。从实际使用场景来看，这类带GPIO扩展的7寸触控屏常被用在小型单机设备的操作面板、分布式控制节点的本地交互端、

　　老旧设备的触控改造项目中，外壳的作用一方面是给屏幕本体提供物理防护，避免车间环境中的粉尘、切削液飞溅直接接触屏幕电路板，另一方面是统一安装基准，让屏幕在机柜面板开孔处的装配间隙均匀，不会出现偏斜、突出高度不一致的问题。配套的GPIO板是和屏幕配套的扩展模块，结构上预留了和屏幕排线对接的定位空间，安装时不需要额外做固定支架，直接通过外壳内部的卡槽定位，配合螺钉锁紧即可，避免设备运输过程中扩展板移位导致的接触不良。设计思路上没有做多余的装饰性结构，所有结构特征都服务于装配需求：外壳四个角的安装柱做了沉头设计，螺钉锁紧后头部不会突出外壳表面，避免和机柜内部的其他走线、元器件产生干涉；外壳和屏幕接触的边缘做了窄边设计，

　　尽可能压缩屏幕边框的占用宽度，适配更小的机柜开孔尺寸；GPIO板的放置位置做了避让，不会遮挡屏幕的散热区域，保证长时间运行时屏幕的热量可以正常散出。安装边界方面，外壳的外轮廓尺寸严格匹配7寸屏的通用机柜开孔规格，安装柱的间距符合常用面板安装的孔位标准，现场安装时不需要重新打孔，直接适配现有标准开孔即可完成固定；外壳嵌入机柜面板后的突出高度控制在合理范围，不会因为突出过多导致操作人员误碰，也不会因为凹陷过深影响触控操作的手感。配套的四组安装螺钉长度经过匹配，锁紧后不会顶到屏幕背面的电路元件，同时能提供足够的锁紧力，保证设备在有振动的车间环境下长期运行不会出现松动。GPIO板的结构上预留了外接端子的让位空间，接线时不需要额外拆动屏幕，

　　直接从外壳预留的走线槽引出接线即可，后期维护更换IO线路时不需要拆解整个屏幕单元，大幅降低现场维护的工作量。对于做设备结构设计的工程师来说，这套结构可以直接嵌入到现有机柜的面板设计中，不需要重新测绘屏幕和扩展板的尺寸，能直接调用到装配模型里做干涉检查，提前排查安装时可能出现的空间冲突问题，尤其是在做小型非标设备的操作端设计时，直接套用这套成熟的安装结构，可以省去大量的测绘、验证时间，也能避免自行设计外壳时出现的尺寸公差匹配问题，保证加工后的外壳可以直接和市售的Nextion7寸屏、配套GPIO板完美适配。外壳的壁厚设计兼顾了结构强度和注塑成型的工艺要求，不会出现壁厚不均导致的注塑变形问题，安装柱的位置做了加强筋处理，多次拆装螺钉也不会出现柱体断裂的问题，完全满足工业场景下反复维护拆装的使用需求。
