PCB用45度斜角螺钉式接线端子排

　　在工业控制板卡、电源模块、小型工控设备的PCB布线场景里，直插式接线端子往往会因为线束出线方向垂直于板面，占用设备内部垂直方向的装配空间，尤其是在薄型壳体、紧凑安装的设备内部，垂直出线的线束容易和上盖、相邻板卡产生干涉，这时候45度斜向出线的螺钉接线板就成了兼顾接线可靠性与空间利用率的优选方案。这类接线端子的核心功能，是实现PCB板载线路与外部多股铜芯线束的可靠电气连接，通过螺钉压接的方式锁紧导线，相比弹片式接线结构，螺钉压接的接触电阻更稳定，抗振动、抗拉扯的性能更强，适合在有一定振动工况的工业设备、电力终端、仪器仪表内部使用，哪怕是设备长期运行产生的微幅振动，也不容易出现导线松脱、接触不良的故障。

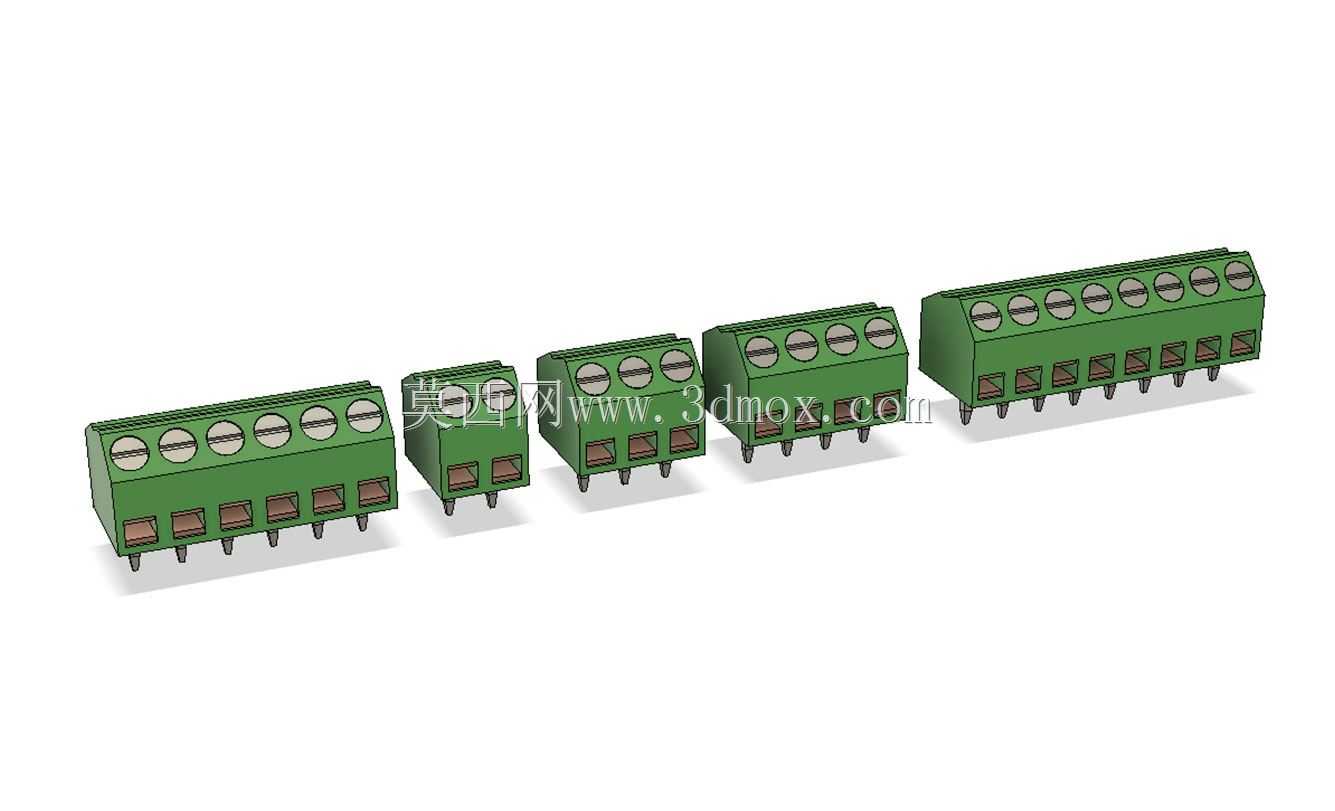

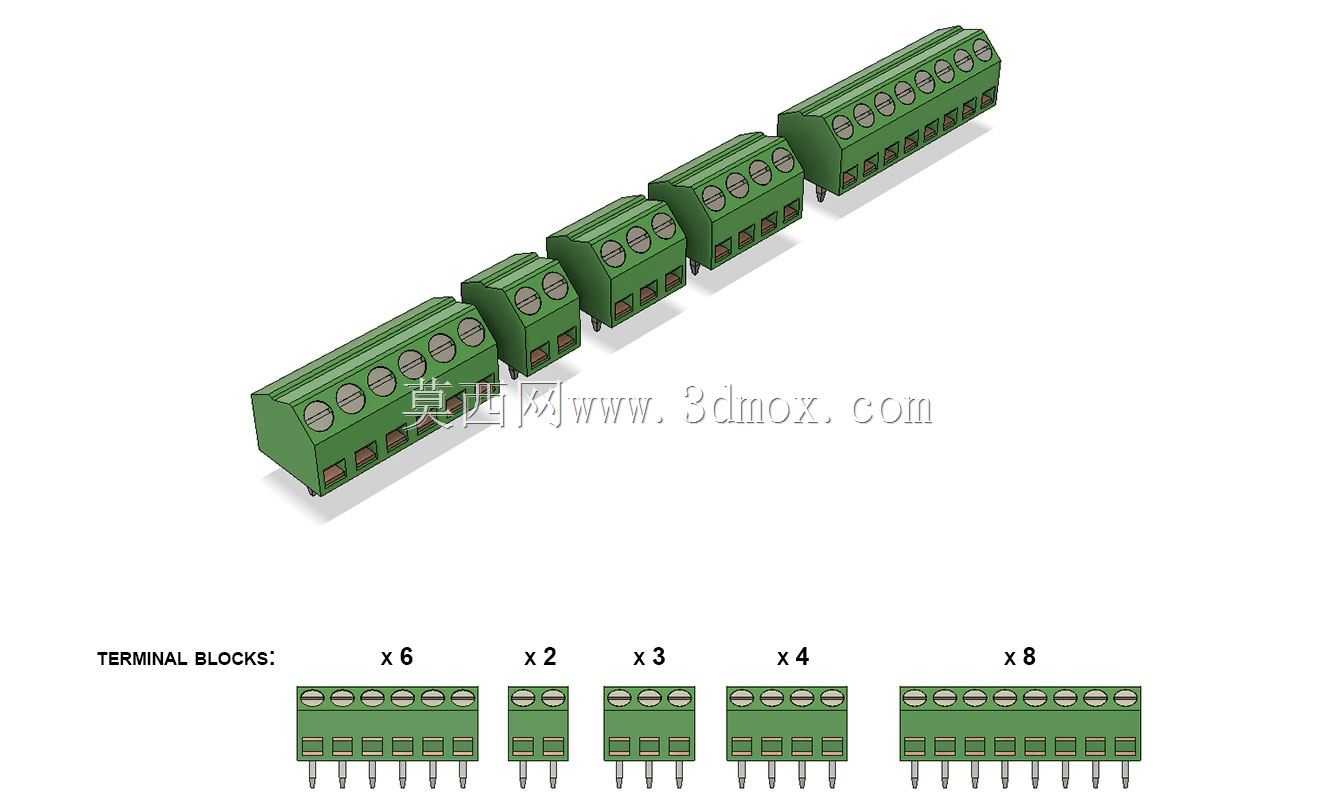

　　从设计逻辑来看，45度的出线角度是经过实际装配验证的优化角度，既不会像90度垂直出线那样占用过多板上垂直空间，也不会像180度水平出线那样需要导线完全贴板弯折，避免导线根部因为过度弯折产生铜丝断裂的隐患，接线操作时螺丝刀的操作空间也更充裕，工人在装配接线时不需要刻意倾斜工具，就能顺利完成螺钉的锁紧与松开，批量装配时的作业效率更高。整个端子排采用模块化的位数设计，从2位到12位甚至更多位数的规格形成系列化，覆盖从信号回路、小功率电源回路到大电流供电回路的不同接线需求，不同位数的端子安装孔位间距保持统一的标准网格尺寸，适配PCB设计时常用的2.54mm、5.0mm、7.62mm等标准孔距规范，设计人员在绘制PCB时可以直接调用对应封装，不需要额外调整孔位坐标。

　　外形与安装边界方面，端子主体采用绝缘阻燃的工程塑料壳体，绿色的塑壳是行业内通用的辨识度配色，壳体表面做了加强筋结构，既提升了塑壳的结构强度，避免螺钉锁紧时的张力撑裂壳体，也增加了相邻接线位之间的爬电距离，满足低压电气设备的绝缘安全要求。底部的插针采用镀锡铜材质，插针的长度、直径都经过严格匹配，过波峰焊时能够顺利上锡，同时插针与塑壳的结合处做了防漏锡的密封结构，避免焊接时锡液渗入端子内部造成螺钉卡死、接触不良的问题。每个接线位的螺钉都采用防滑脱设计，松开螺钉到最大开度时螺钉不会从塑壳上脱落，避免装配过程中零件散落丢失，螺钉底部的压片采用弧形设计，压接导线时能够均匀包裹线芯，不会因为单点压力过大切断铜丝，也能保证多股线芯全部被压紧，减少虚接的概率。

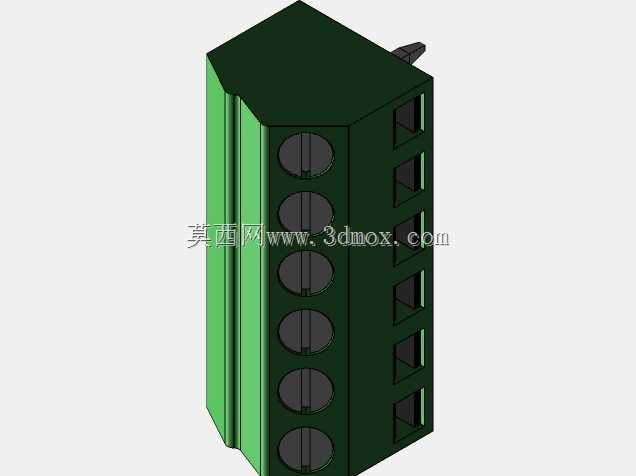

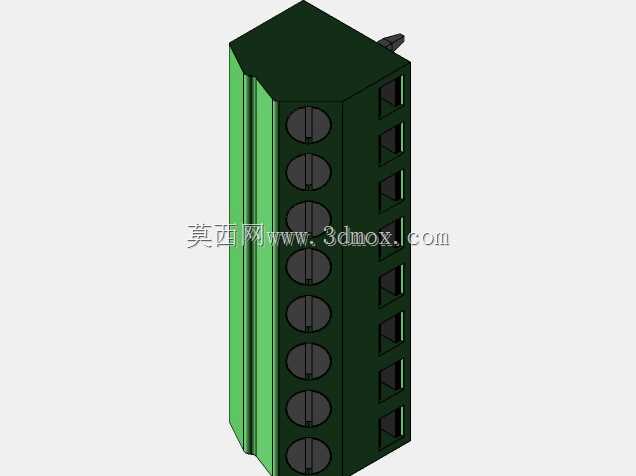

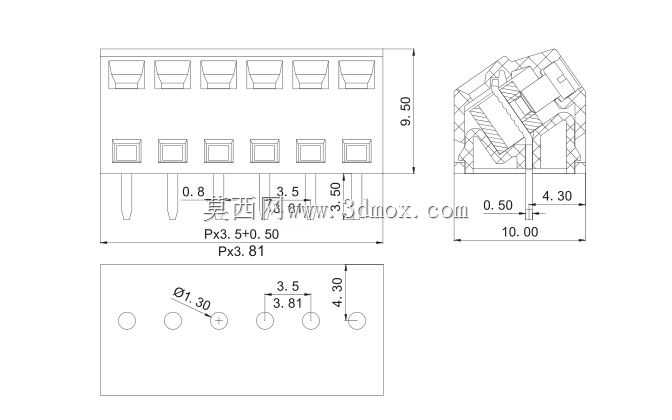

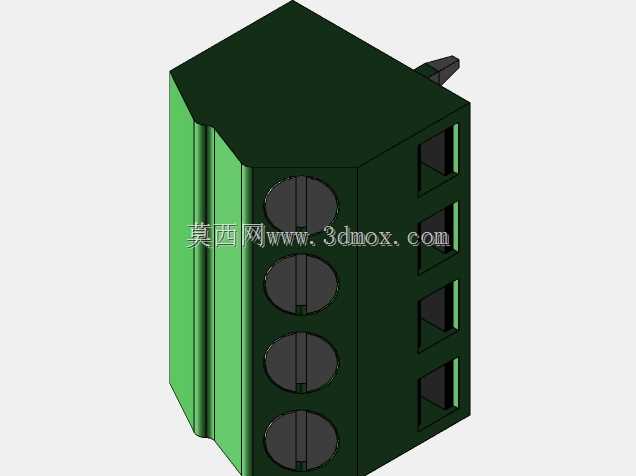

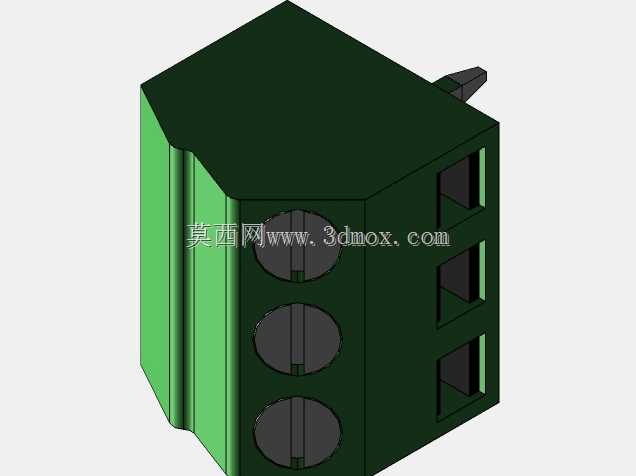

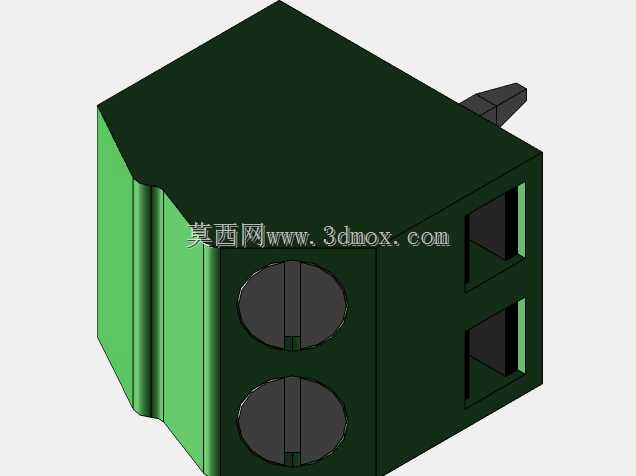

　　实际选型使用时，需要注意端子的额定电流、额定电压参数与板卡回路的参数匹配，不同位数的端子在PCB上布置时，要预留出足够的接线操作空间，尤其是靠近板边、靠近其他 tall 元件的位置，要保证45度方向的线束出线不会被其他结构件遮挡，同时螺钉锁紧的扭矩要控制在合理范围，扭矩过大会导致塑壳开裂、螺钉滑牙，扭矩过小则会导致压接不紧、接触电阻过大发热。这类端子的三维建模需要精准还原插针的位置尺寸、塑壳的外形轮廓、螺钉的行程范围，尤其是45度斜面的角度、接线孔的直径与深度，这些尺寸直接影响PCB封装的准确性以及实际装配时的适配性，如果建模时尺寸出现偏差，很容易导致实际生产时端子插不进PCB、或者接线时导线无法顺利插入接线孔的问题。建模过程中还要还原端子的细节特征，比如塑壳上的标识槽、插针的倒角、压片的结构，这些细节能够帮助结构设计人员在整机装配时提前检查干涉情况，验证线束弯折半径是否合理，提前发现设计阶段的空间冲突问题，减少后续打样整改的次数。
