M8螺纹5mmLED安装挡板结构设计

　　在工业控制机柜、小型自动化设备面板、嵌入式检测装置的外露指示区域，经常需要在薄金属或工程塑料面板上固定小尺寸状态指示灯，这类安装场景往往受限于面板厚度、后方布线空间，同时要保证指示灯安装后无松动、前端防护到位，M8规格的LED安装挡板就是针对这类场景开发的配套结构件。

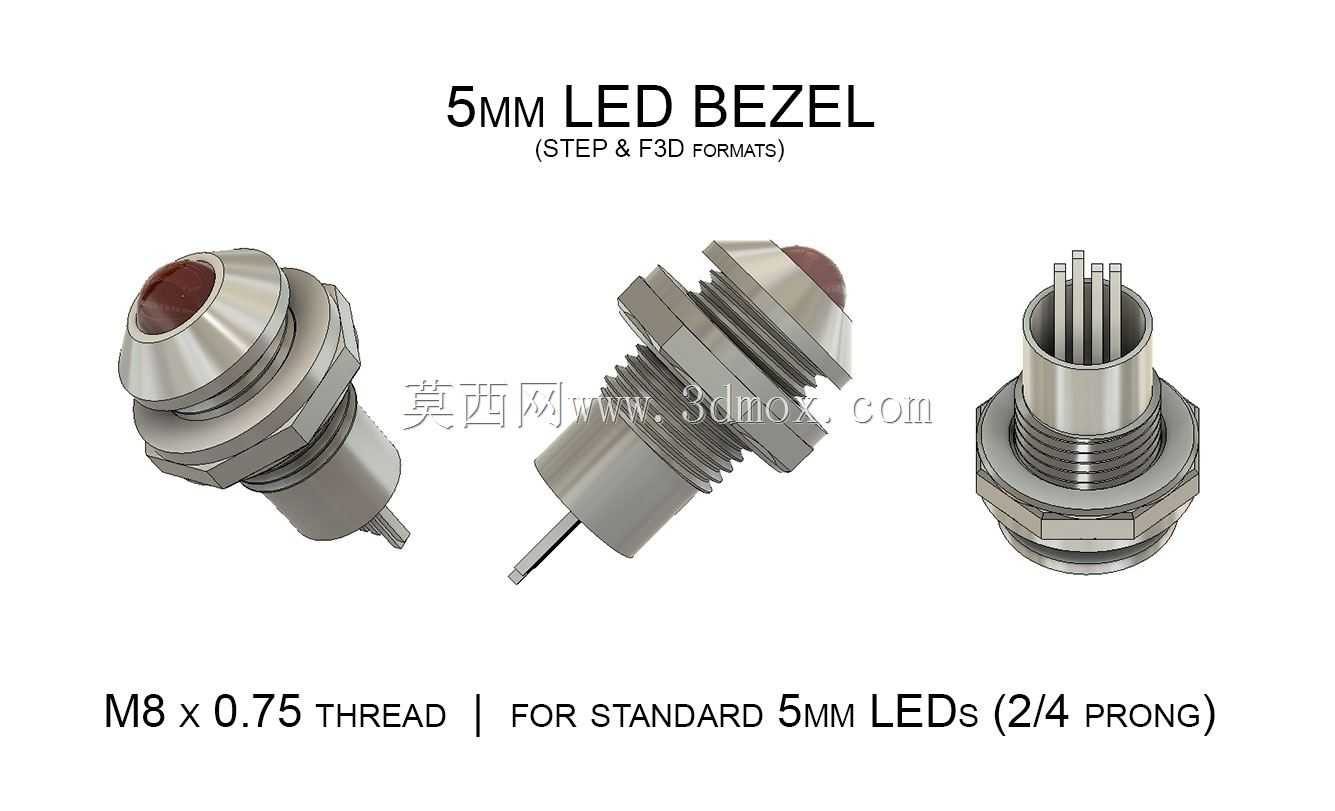

　　这款挡板适配直径5mm的直插式LED灯珠，采用M8×0.75的细牙螺纹作为安装固定结构，细牙螺纹的优势在于螺距小、自锁性更强，在设备存在持续小幅振动的工况下，不会因为长期运行出现螺纹松脱、指示灯偏移的问题，同时细牙螺纹的牙型更浅，对面板安装孔的壁厚要求更低，适配1mm到3mm厚度的常见设备面板，不需要额外加厚安装区域的面板结构，能有效降低面板加工成本。

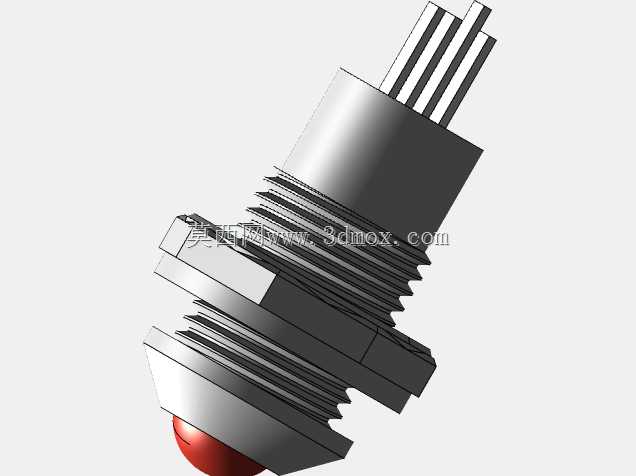

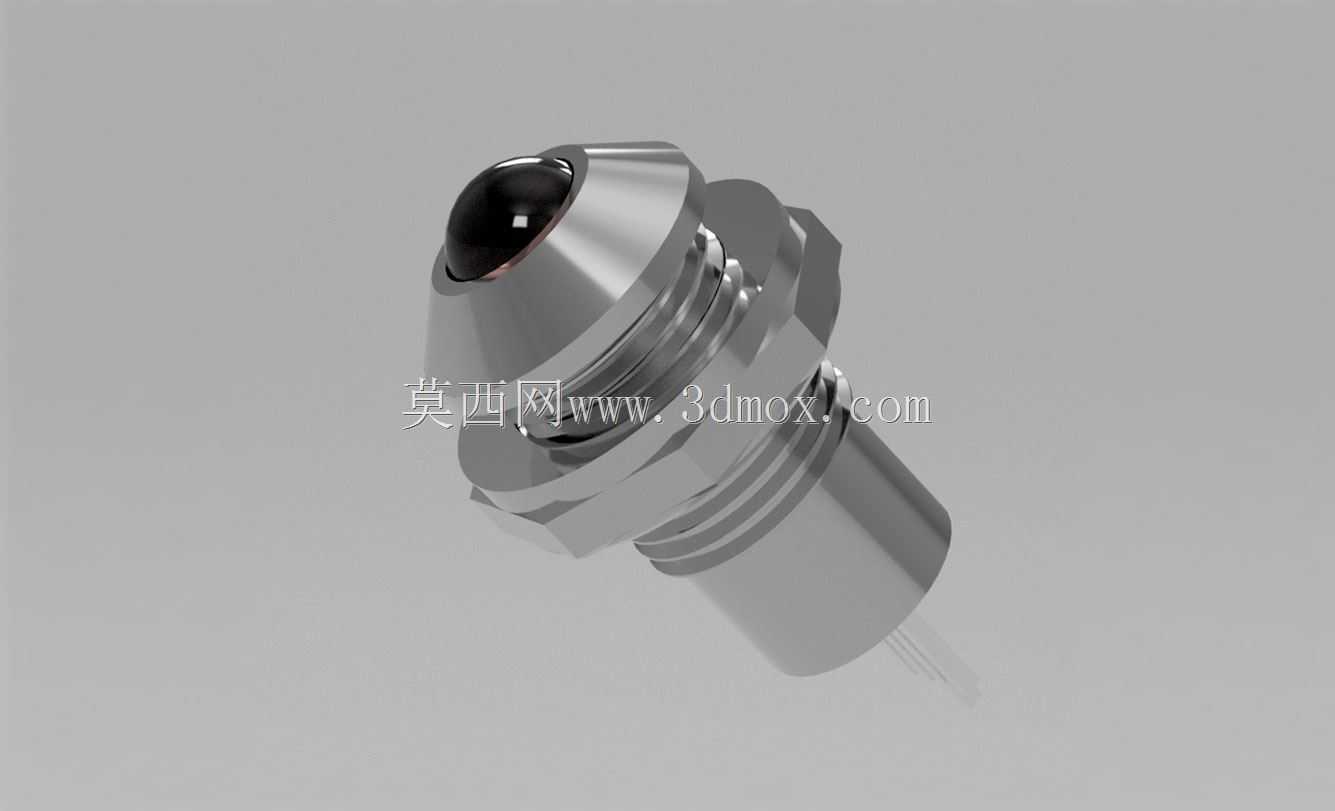

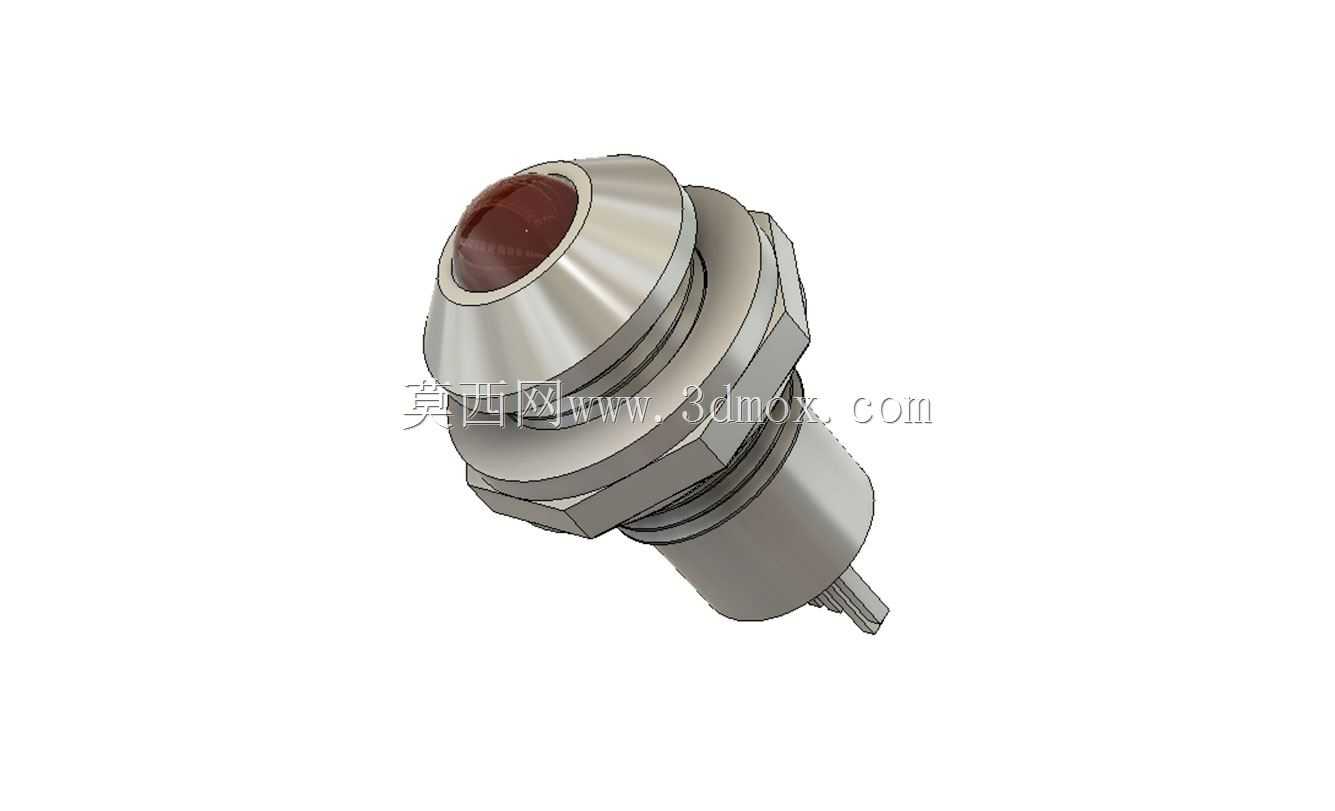

　　从结构设计逻辑来看，整个挡板分为前端锥面压合区、中部螺纹锁紧区、后端引脚防护区三个功能段。前端采用外大内小的锥面造型，安装后锥面会紧密贴合面板外侧的沉孔倒角，一方面可以遮挡安装孔与螺纹之间的装配间隙，避免外部粉尘、溅水从安装缝隙渗入设备内部，另一方面锥面的导向作用能让LED灯珠的发光端精准对准面板开孔中心，不会出现灯珠偏斜、光线从缝隙漏出的问题，保证指示灯的显示效果规整统一。中部的六角锁紧结构采用对边尺寸适配标准M8螺母的设计，现场装配时不需要定制专用工具，用普通的开口扳手或者套筒就可以完成锁紧操作，锁紧时六角面与面板背面之间可以根据实际防护需求加装平垫或者橡胶密封圈，满足IP54及以上的面板防护要求。后端的圆柱延伸段长度控制在合理范围，既可以给LED灯珠的引脚提供足够的防护空间，避免布线时引脚被外力弯折造成虚焊或者短路，又不会占用过多的设备内部空间，在内部布线密集的紧凑型控制盒内也能顺利安装，不会和旁边的接线端子、PCB板上的其他元器件产生干涉。

　　在实际选型应用中，这款挡板可以适配红、绿、黄、蓝等多种常见发光颜色的5mm直插LED，不管是设备电源指示、运行状态指示、故障报警指示还是信号触发指示都能适用，安装时只需要在面板上加工直径8mm的安装孔，根据需求选择是否加工前端沉孔，将挡板从面板外侧穿入后，在背面用螺母锁紧，再把LED灯珠从挡板中心孔穿入，后端引脚直接焊接在PCB或者连接导线上即可，整个装配流程简单高效，适合批量设备的组装作业。

　　设计过程中充分考虑了不同工况的使用需求，整个挡板的金属部分采用一体加工成型，没有拼接焊缝或者压合接缝，结构强度更高，在频繁拆装维护的场景下也不会出现结构损坏，中心的LED安装孔直径与5mm灯珠采用小间隙配合，既可以轻松穿入灯珠，又能限制灯珠的径向晃动，避免灯珠受外力后出现引脚断裂的问题。螺纹段的长度经过多轮场景验证，既可以满足不同厚度面板的安装需求，又不会因为螺纹过长导致锁紧后后端突出过多，影响内部元器件布局。前端的锥面角度经过优化，既可以保证足够的压合接触面积，又不会因为锥面过大导致面板上的开孔间距需要放大，在需要密集布置多个指示灯的操作面板上，相邻两个指示灯的中心距可以做到12mm，有效节省面板的安装空间，适配紧凑型设备的面板布局需求。

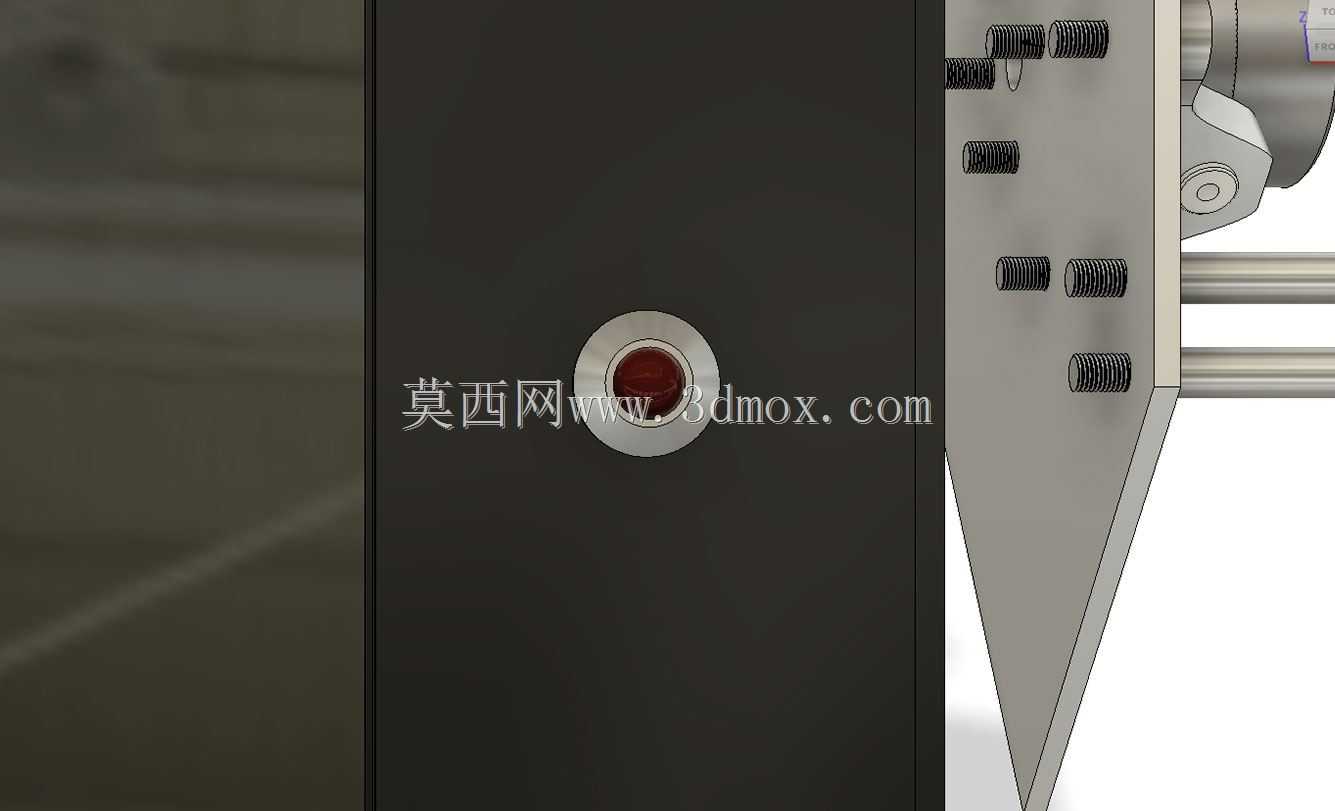

　　从安装边界来看，装配完成后，挡板前端突出面板表面的高度控制在较低范围，不会因为突出过高被外力磕碰损坏，同时突出的高度刚好可以让LED的发光面略高于面板表面，保证光线的散射角度足够，操作人员在设备正面不同角度都能清晰看到指示灯的状态，不会因为视角问题出现状态误判。后端的延伸段外径小于螺纹大径，在穿入安装孔的时候可以起到导向作用，即使面板开孔存在小幅的位置偏差，也能顺利完成装配，降低面板加工的精度要求，减少生产过程中的不良率。
