NEMA23步进电机配套方形阻尼安装座

　　在桌面级3D打印机、小型数控雕刻机、轻载自动化送料机构这类采用NEMA23规格步进电机作为动力源的设备里，电机运行时的共振、轴端窜动一直是影响传动精度的常见问题，这款方形阻尼安装座正是针对这类应用场景开发的配套结构件，直接集成在电机安装端面与设备机架之间，不需要额外改动原有安装孔位就能完成加装。

　　从实际使用的功能来看，这个部件一方面承担电机与机架之间的定位连接作用，另一方面通过自身的结构阻尼特性，吸收步进电机在低速运行、启停换向阶段产生的高频振动，避免振动直接传递到设备机架上引发整机共振，同时也能对电机轴端的径向受力起到一定的分散作用，减少电机轴承受到的额外载荷，延长电机的实际使用寿命。在很多采用皮带传动的小型设备里，这类阻尼座还能抵消皮带张紧带来的轴向拉力，避免电机安装端面长期受力出现形变，保证传动轮系的同轴度始终维持在合理范围内。

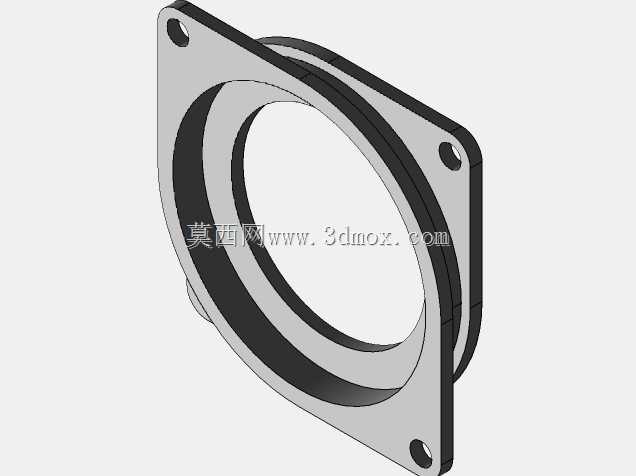

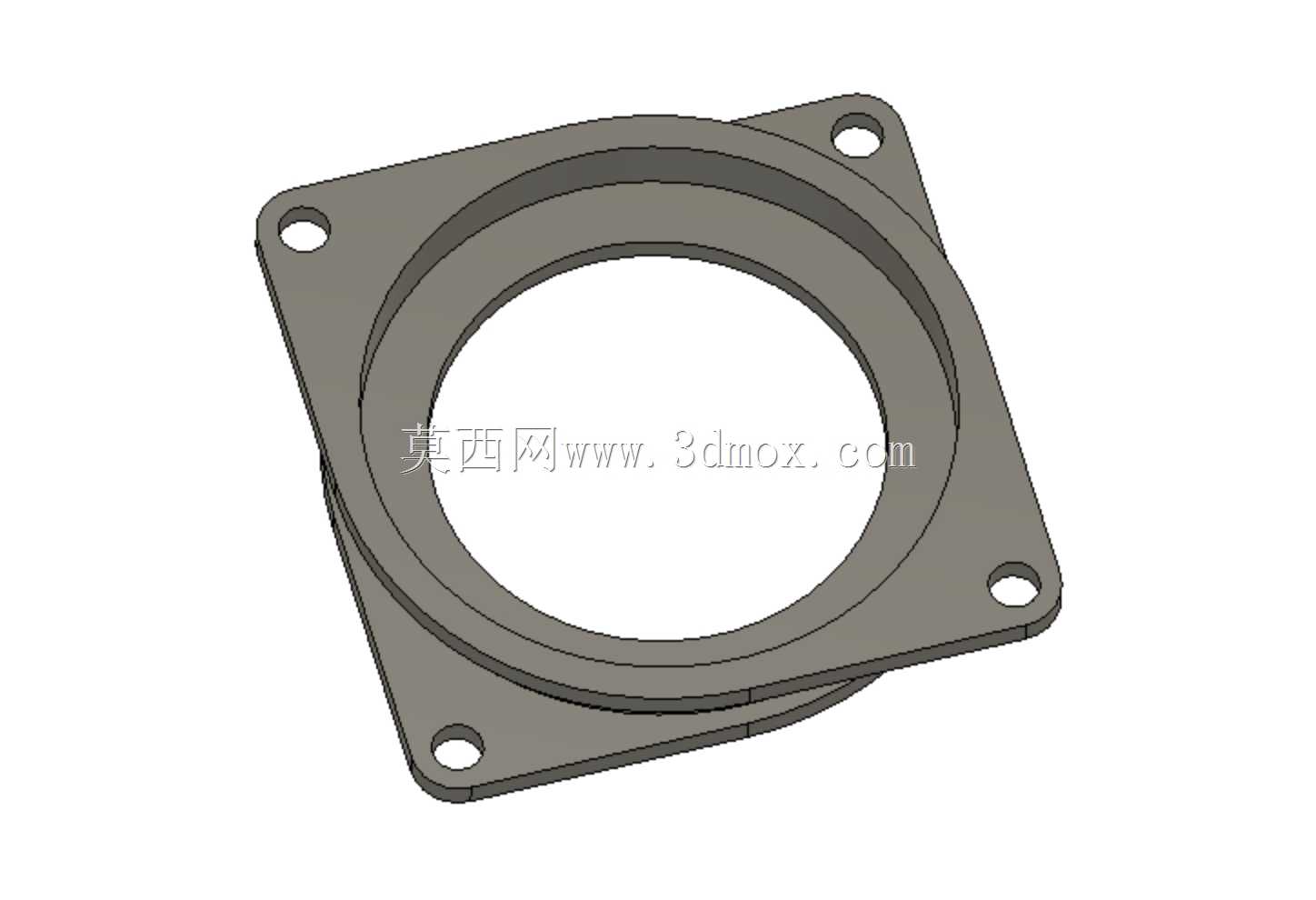

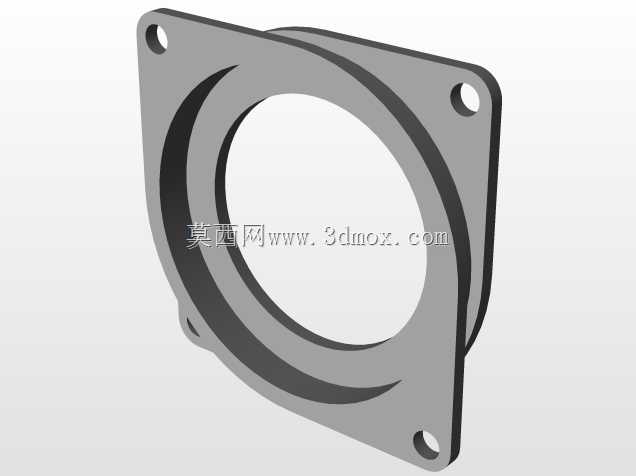

　　设计层面上，这款安装座采用了方形法兰的整体式结构，四个角的安装孔完全匹配NEMA23标准步进电机的安装孔距，不需要额外制作转接板就能直接适配市面上绝大多数符合NEMA23尺寸规范的步进电机。座体中间的大尺寸通孔完全避让开电机的输出轴端，不会和电机轴、轴上安装的同步轮、联轴器等传动件产生运动干涉，通孔周边的阶梯凸台结构一方面提升了座体自身的结构刚性，避免薄型法兰在锁紧安装时出现翘曲变形，另一方面也能在凸台位置加装阻尼缓冲垫，进一步提升隔振效果。整体结构没有多余的复杂曲面，所有特征都采用规则的拉伸、切除结构生成，不管是开模注塑还是采用板材CNC加工都能很方便地完成生产，加工过程中不需要特殊的工装夹具，普通的三轴加工设备就能满足精度要求。

　　尺寸边界上，这款安装座的外部轮廓尺寸为55.45mm×55.45mm，整体厚度为8mm，这个厚度尺寸既保证了座体有足够的结构强度来承担电机的重量和运行载荷，又不会过度增加电机安装后的轴向总长度，不会占用设备内部过多的安装空间。四个安装孔的位置度公差控制在0.05mm以内，和电机端面安装孔、机架安装孔的配合间隙控制在合理范围，安装锁紧后不会出现电机偏斜的问题，保证电机输出轴和传动部件的对中精度。座体的边缘都做了小尺寸的倒角处理，既去除了加工产生的锐边毛刺，避免安装过程中划伤操作人员，也不会和周边的其他零部件产生边角干涉。

　　在实际选型使用的时候，只需要确认所用电机为标准NEMA23规格，安装端面的孔距符合标准尺寸，就可以直接选用这款阻尼座，安装时只需要将座体夹在电机端面和设备安装板之间，用对应长度的安装螺丝依次穿过电机法兰、阻尼座、设备安装板后锁紧即可，不需要对原有设备的结构做任何修改。对于很多已经组装完成的设备，如果出现电机运行共振大、打印或者加工表面有振纹的问题，也可以通过加装这款阻尼座来改善运行状态，加装过程不需要完全拆解设备的传动结构，维护调整的门槛很低。
