本田CR750摩托车前叉悬挂结构三维设计

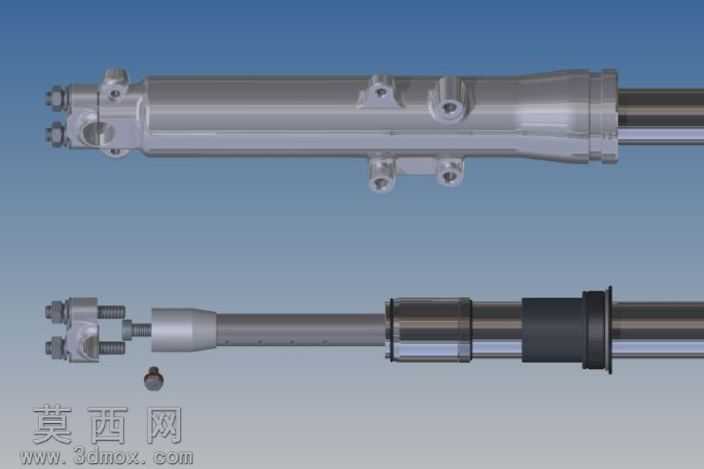

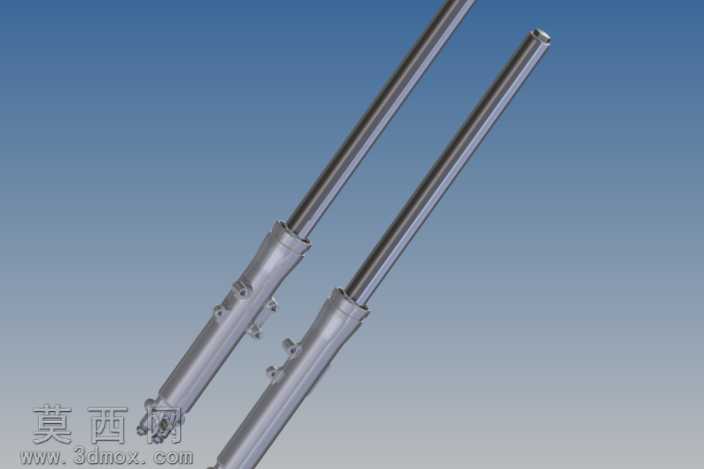

本作品为复刻本田CR750赛车前叉的三维建模成果，建模过程围绕1970年代经典赛车的前叉结构特征展开，首先通过参考历史赛事资料与同年代车型部件测绘数据，梳理前叉的整体比例与部件构成，在三维建模软件中先搭建前叉的整体骨架基准，确定两根叉管的平行度、安装倾角与整体长度参数，还原该车型前叉区别于K2款前叉的右侧修改结构特征。建模时对叉管的金属柱体结构做精细化处理，还原外管的安装凸台、固定卡扣、调节接口等细节结构，区分内管与外管的直径差、衔接位置的密封结构造型，对叉体表面的金属质感做材质区分，内管采用高抛光镀铬金属材质，外管采用哑光铸铝搭配局部金属切削面的材质表现，渲染时采用渐变蓝灰背景突出金属部件的光影反射效果，还原金属构件的冷硬质感。设计过程中针对该款前叉的改装适配性做结构考量，保留原车型前叉的承载结构逻辑，同时对各个安装位的尺寸做参数化约束，确保模型可适配后续的改装部件装配需求，建模全程遵循从整体基准到局部细节的推进逻辑，先完成两根叉体的对称结构校准，再逐一添加外管上的固定支座、管线卡扣、调节旋钮等附属结构，每个部件的衔接位置都做了贴合实际装配的公差预留，避免出现结构穿模的问题。目前该模型处于持续优化阶段，后续将进一步完善前叉的内部阻尼结构、底部轮轴安装位的细节，以及配套的挡泥板安装支架结构，让整个前叉模型可以完整适配CR750复刻车型的整车装配需求，为经典机车的复刻改装提供精准的三维结构参考。
