SEW GR147系列22kW斜齿轮减速电机结构

　　在冶金、建材、物流输送、轻工生产等连续作业的工业场景中，大扭矩低转速的动力输出需求始终是传动系统设计的核心痛点，GR系列斜齿轮减速电机作为硬齿面传动的典型产品，正是为匹配这类重载工况开发的动力单元。这款22kW功率等级的机型，采用一体式集成设计，将三相异步电机与斜齿轮减速箱直接耦合，省去了传统分体安装所需的联轴器、连接底座等冗余部件，既压缩了整机轴向安装尺寸，也从根源上避免了联轴器对中偏差带来的振动、轴承偏磨问题。从结构布局来看，电机部分采用标准B3安装的铸铁机壳，表面的轴向散热筋沿机壳周向均匀分布，能够在连续满负荷运行时通过自然风冷将绕组温升控制在绝缘等级允许范围内，机壳非输出端预留的吊环结构，可适配车间行车的吊装作业，

　　方便产线安装或后期检修时的整机移位。减速箱部分采用平行轴斜齿轮传动架构，输入级小齿轮直接加工在电机输出轴上，省去了输入轴的连接键与轴承跨距，传动链的刚性得到明显提升；各级齿轮均采用渗碳淬火磨齿工艺，齿向修形量根据22kW额定输入扭矩下的轴系变形量做了匹配优化，能够在额定负载下保证齿面接触印痕沿齿宽均匀分布，避免偏载导致的点蚀、断齿失效，整机传动效率可稳定保持在95%以上，长期运行的能耗表现优于同功率等级的蜗轮蜗杆减速结构。安装接口方面，整机采用底脚式安装结构，箱体底部的四个安装脚为一体铸造成型，每个安装脚都加工有沉头安装孔，孔位的同轴度、平面度公差按照重载安装要求控制，能够在输出端承受额定径向力时避免箱体安装面出现翘曲变形；

　　输出轴为实心圆柱轴结构，轴伸端的键槽采用标准平键尺寸设计，可直接匹配链轮、齿轮、联轴器等负载连接件，轴肩位置的密封采用双唇口骨架油封，能够在多粉尘、少量溅油的车间环境下阻止外部杂质进入箱体内部，同时防止箱体内齿轮油渗漏。在实际选型适配过程中，设计人员需要重点关注几个边界参数：首先是安装中心高，该机型的输出轴中心到底脚安装面的高度为固定值，需要与配套设备的输入轴中心高严格匹配，避免出现安装错位；其次是输出端的允许径向载荷，当设备采用链轮、皮带轮等悬臂连接方式时，负载作用点到轴肩的距离不能超过样本标注的允许值，否则会导致输出轴弯曲变形、轴承提前失效；另外，箱体顶部的透气塞需要在安装时替换掉运输过程中使用的密封螺塞，保证箱体内外气压平衡，

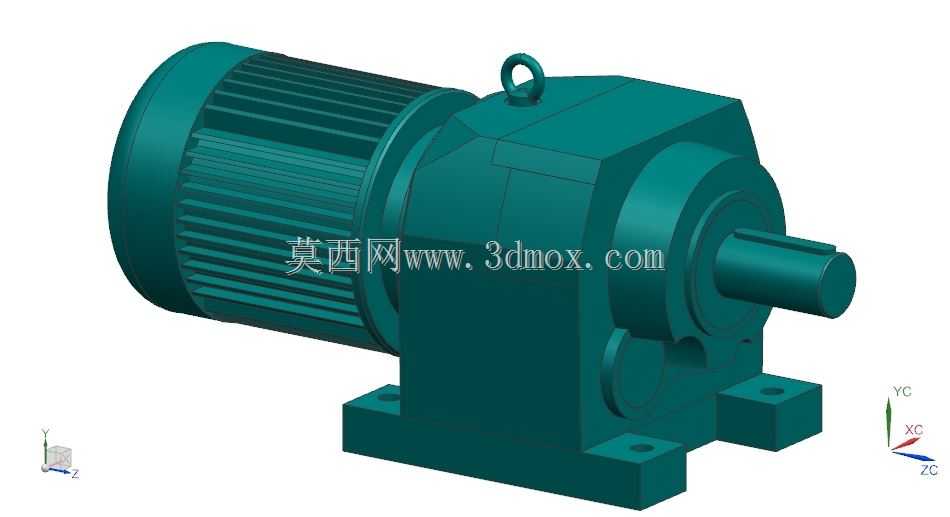

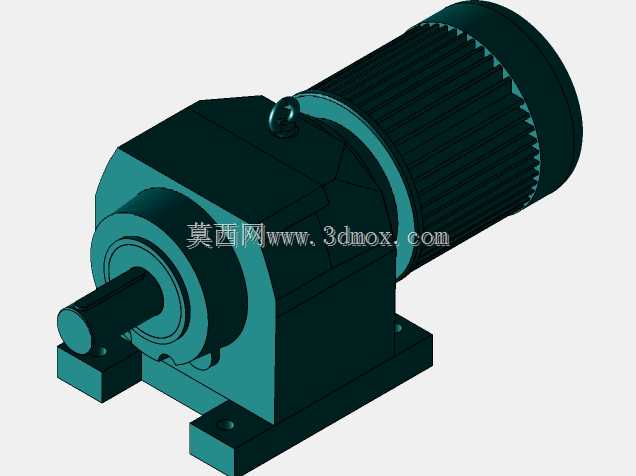

　　避免运行过程中因内部温升导致气压升高，冲坏油封出现漏油问题。从三维建模的细节还原来看，该模型完整复现了整机的外部结构特征，包括散热筋的排布规律、安装脚的孔位尺寸、吊环的安装位置、输出轴的轴伸长度等关键安装尺寸，能够直接用于产线布局的干涉检查、安装支架的结构设计，也可作为同类型减速电机选型时的结构参考。不同于小型减速电机的轻量化设计，该机型的箱体采用高强度灰铸铁铸造，壁厚按照重载工况的抗振要求设计，即使在冲击负载较大的矿山输送、破碎机给料等场景中，也能保持箱体结构的稳定性，不会因长期振动出现箱体内齿轮啮合间隙变大、传动噪音升高的问题。齿轮箱的润滑采用油浴润滑方式，箱体内的齿轮油加注量根据安装姿态做了明确标注，油位镜设置在箱体侧面的中间位置，日常巡检时可直接观察油位高度，避免缺油导致的齿轮干磨失效；箱体底部预留的放油螺塞采用磁性结构，能够吸附齿轮磨合过程中产生的铁屑，减少铁屑进入啮合齿面造成的磨粒磨损。在与设备配套设计时，还需要注意电机接线盒的方位，该模型中接线盒位于电机机壳的顶部，可根据现场布线需求调整接线盒的朝向，避免电缆走线与周边设备结构出现干涉；电机尾部的风罩采用钢板冲压成型，罩体上的通风孔为冲压成型的百叶窗结构，既能保证冷却风的流通量，也能阻挡外部大尺寸杂物进入风叶区域，损坏冷却风叶。
