平行轴式硬齿面齿轮减速机结构

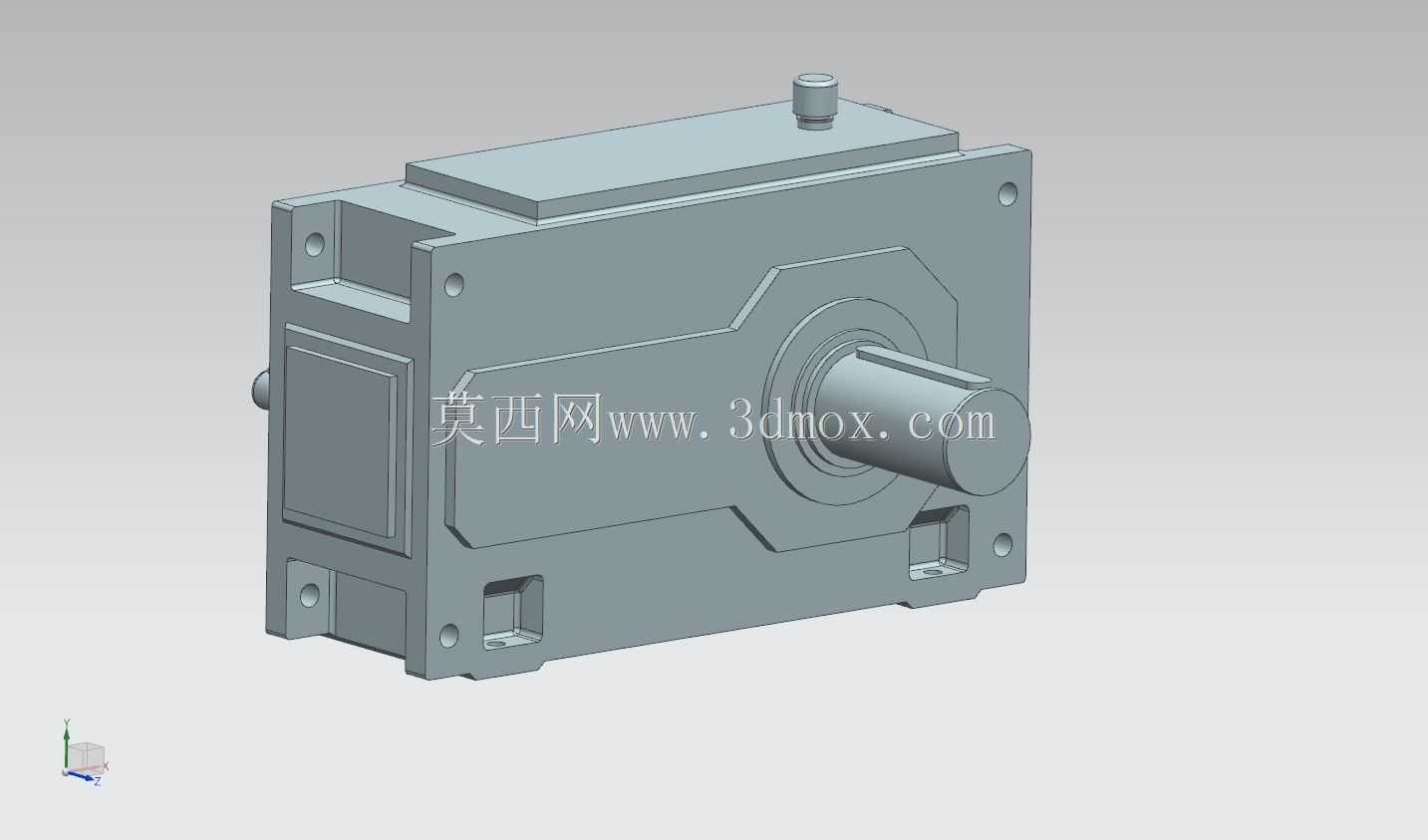

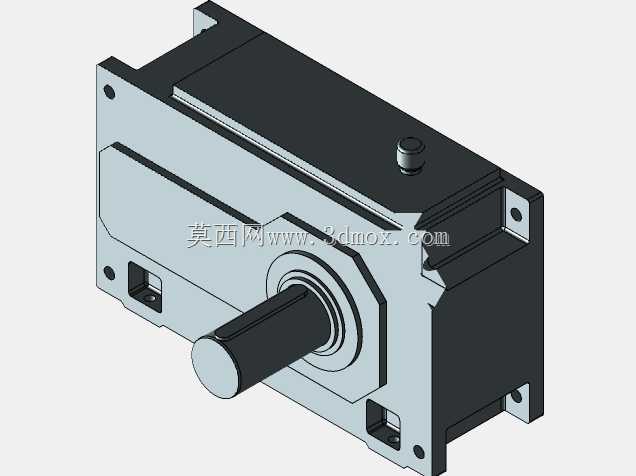

　　在各类工业传动场景中，减速机作为动力传递的核心中间部件，承担着匹配原动机转速与工作机构负载需求、放大输出扭矩的关键作用，这款平行轴布置的硬齿面齿轮减速机，主要适配输送线、自动化专机、轻工包装设备、小型物料提升装置等对安装空间有紧凑要求的传动场合，可直接与标准Y系列异步电机、伺服电机通过法兰对接，也可通过联轴器连接输入轴，适配不同的动力输入形式。从结构设计来看，这款减速机采用方形箱体的一体化铸造结构，箱体材质选用HT200灰铸铁，经过时效处理消除内应力，避免长期负载运行下箱体出现形变导致齿轮啮合精度下降，箱体的安装面设置了多组通孔与定位销孔，既可以通过法兰面直接挂载在设备侧壁，也可以通过底部的安装脚水平固定在设备机架上，

　　输入轴与输出轴采用平行轴布置，输出轴为实心单伸轴结构，轴伸端加工有标准平键键槽，可直接安装链轮、同步带轮、联轴器等传动连接件，轴与箱体之间采用骨架油封配合轴承端盖密封，能有效防止箱体内润滑油泄漏，同时阻挡外界粉尘、切削液等杂质进入箱体内部，适配车间多粉尘、有少量切削液飞溅的加工场景。内部传动采用多级斜齿轮啮合结构，齿轮选用20CrMnTi材质经过渗碳淬火处理，齿面硬度可达HRC58-62，齿部经过磨齿加工保证啮合精度，相比普通软齿面减速机，同等体积下承载能力可提升40%以上，传动效率可达96%以上，长期运行下的噪音控制在65分贝以内，适合对运行噪音有要求的车间生产环境。设计过程中重点考虑了安装边界的兼容性，箱体的安装孔位、轴伸尺寸、

　　中心高参数均参考通用平行轴减速机的行业通用尺寸设计，可直接替换同规格的老旧减速机，无需对原有设备的安装机架进行二次加工，降低设备改造的成本与周期。箱体顶部设置了透气塞，平衡箱体内外气压，避免长期运行油温升高导致内部压力过大冲破密封件，箱体下部设置了油位观察孔与放油螺塞，方便日常维护时观察润滑油液位、更换润滑油，日常维护无需拆解箱体即可完成换油操作。在实际选型应用中，需要根据负载的额定扭矩、启动冲击系数、每日运行时长选择对应的机座号，这款结构的减速机可适配0.12kW到7.5kW区间的动力输入，输出转速覆盖10rpm到300rpm区间，输出扭矩最大可到1200N·m，可满足大部分中小型设备的传动需求，针对频繁正反转的应用场景，

　　可在选型时加大一档机座号，提升齿轮与轴承的安全系数，避免冲击负载导致齿面崩裂、轴承过早失效。建模过程中对所有配合面均预留了合理的加工公差，轴承安装位、齿轮定位轴肩的尺寸公差按照IT7级精度设置，密封件安装槽的粗糙度控制在Ra1.6以下，保证密封件的贴合效果，箱体的合箱面采用平面密封胶配合加工止口定位，保证合箱后的同轴度与密封性能，避免合箱错位导致齿轮啮合侧隙不均。
