仿生金蝶造型结构三维设计作品

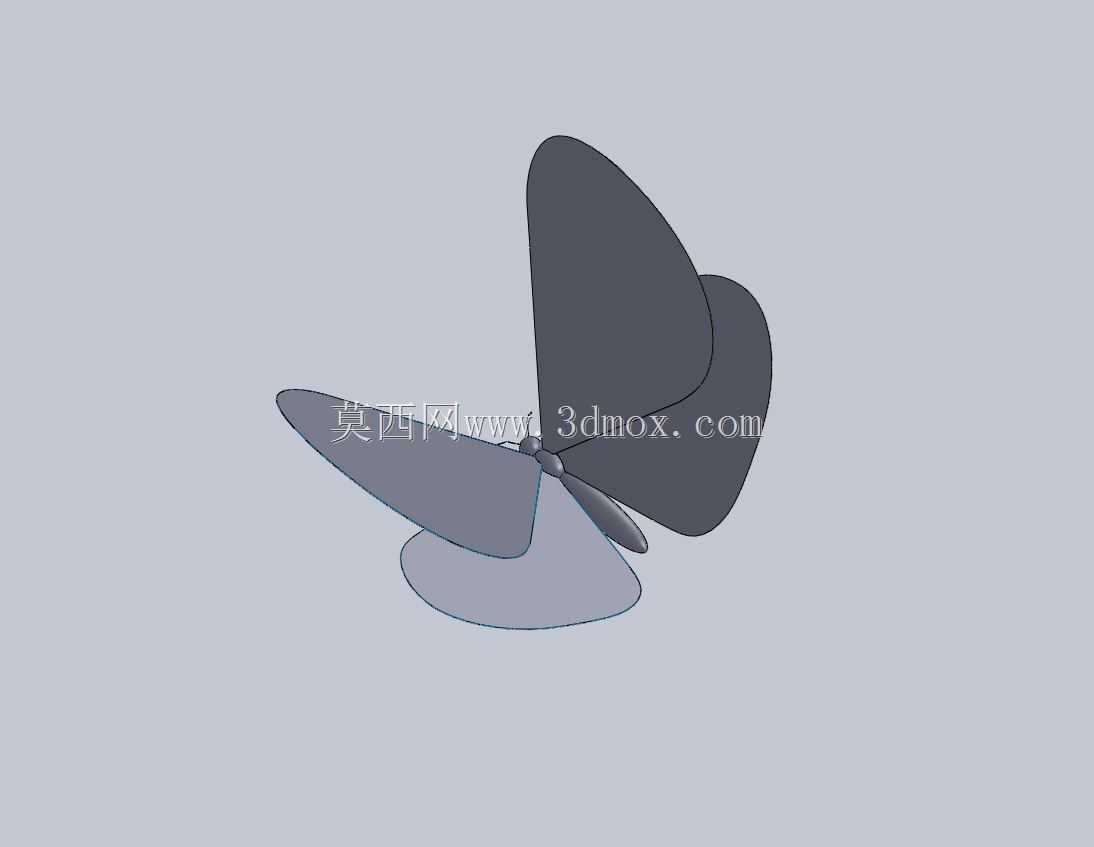

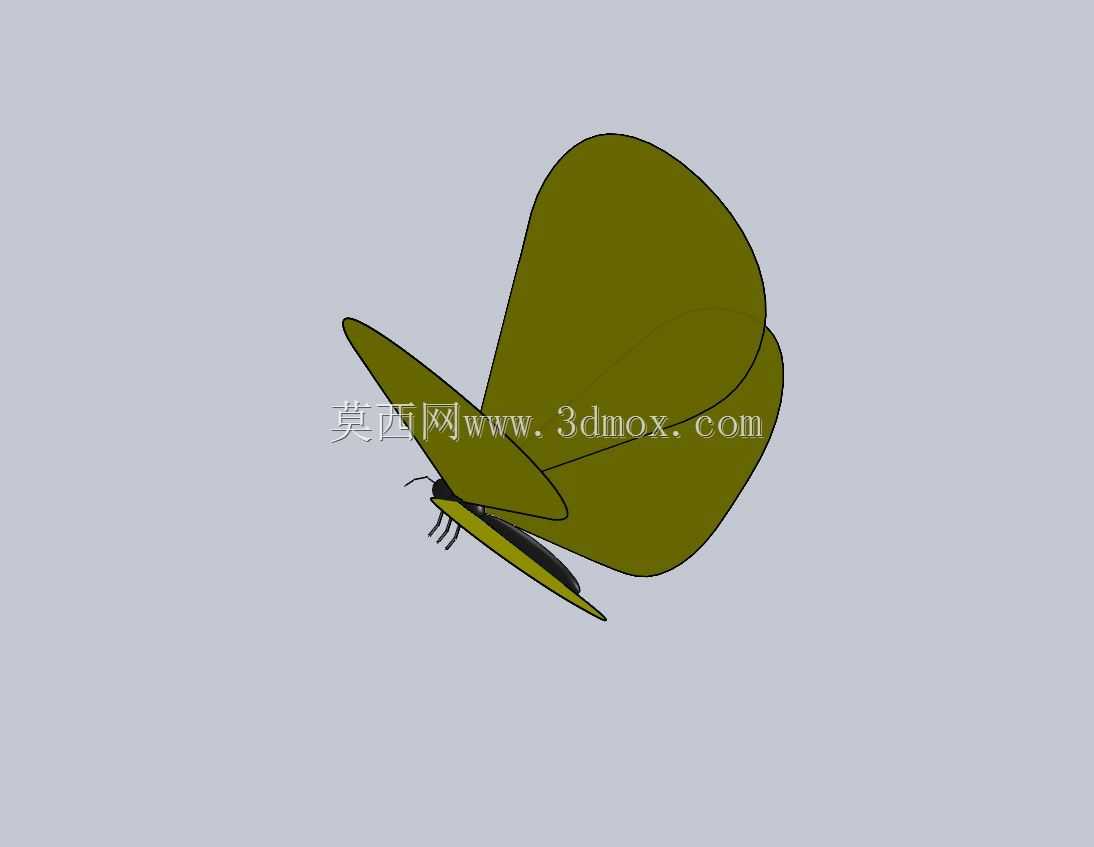

　　这款蝶形仿生结构的设计，最初的需求来源是文创展示装置的配套动效构件，在做方案初期最先敲定的是翼面的动态开合逻辑，没有采用常规的平面铰接结构，而是参考了真实金蝶停歇时翅膀的半收拢姿态，把翼根的转动副做了15度的倾角偏移，这样在驱动件带动翼面摆动时，不会出现生硬的平面扇动效果，能还原蝶类停落时翅膀微张的自然状态。从安装边界来看，整个构件的主体安装基座直径控制在12mm以内，适配多数微型展示台的预留安装位，翼面完全展开时的横向最大尺寸为86mm，竖向高度在收拢状态下为32mm，完全展开时最高处为47mm，不会占用过多展示空间，也能适配玻璃展柜的内部层板间距要求。在功能特性上，翼面采用了薄壳结构设计，壁厚控制在0.8mm，

　　既保证了足够的结构强度，不会在频繁开合动作下出现翼面弯折变形，又能控制整体构件的重量，降低对微型驱动件的扭矩要求，翼面表面做了微弧面处理，不是完全的平面结构，光线照射下能形成自然的光影过渡，还原蝶翼的鳞粉质感，不需要额外做表面纹理处理就能达到不错的展示效果。设计过程中特意调整了前后翼的比例关系，没有完全照搬真实蝴蝶的翼面比例，而是根据展示视角做了优化，常规展示高度下观众的视线多为45度俯角，这个视角下前翼的可见面积更大，因此把前翼的轮廓做了适当放大，后翼的轮廓做了收窄处理，避免俯视角下后翼被前翼完全遮挡，保证各个常规观察角度都能看到完整的蝶形轮廓。在应用场景上，除了文创展示装置的动效构件，

　　这款结构也可以直接用作桌面创意摆件的静态结构，去掉驱动部分之后，翼根的铰接副可以调整到任意角度固定，配合不同的表面处理工艺，能适配金属3D打印、光敏树脂打印、注塑加工等多种加工方式，做小批量文创产品生产时，不需要额外修改结构就能直接开模，分模线设置在翼根的转动副位置，不会破坏翼面的完整外观。结构的连接部分做了通用化设计，基座底部预留了M3的标准螺纹孔，既可以用螺丝固定在硬质展示台面上，也可以搭配软胶底座直接放置在桌面，不需要额外做转接件，翼面和翼根的连接采用了卡扣式结构，不需要胶水粘接，安装时直接卡入即可，后期如果需要更换不同颜色或者不同表面处理的翼面，不需要拆解整个基座，直接替换翼面部件就能完成改装，降低了后期维护和改型的成本。

　　做结构校核的时候，特意针对频繁开合的工况做了疲劳强度验算，翼根铰接位置的圆角做了R1.2的处理，避免应力集中，在每天开合100次的使用频率下，结构的使用寿命可以达到3年以上，完全满足商用展示装置的使用要求。另外在设计时也考虑了静态展示的配重需求，基座内部预留了配重块的安装腔，静态摆放时可以在腔内加入金属配重块，降低整体结构的重心，避免轻微触碰就出现倾倒的情况，不需要额外在外部增加配重结构，保持外观的完整性。
