方形法兰安装式紧凑型机械安装基座结构

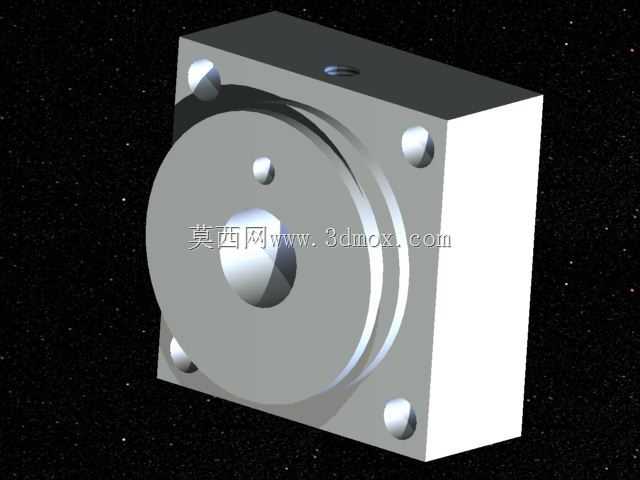

　　这类方形法兰结构的安装基座，在轻工自动化输送线、小型工装夹具定位工位、检测设备的传感元件安装端都有极高的应用频次，区别于圆形法兰的安装座，方形结构的四个角点预留的沉头安装孔，能在型材搭建的机架、设备钣金面板上实现更稳固的四点固定，不会因为设备运行过程中的持续振动出现连接松脱的问题，尤其适合在有往复冲击载荷的工位上作为承载连接构件使用。从结构设计逻辑来看，主体采用方块式的本体设计，正面的圆形凸台是核心的定位配合面，凸台的外径公差一般按照h7级精度控制，能够和配套的转动件、导向套或者功能附件的内孔实现间隙配合，保证装配后附件的同轴度误差控制在0.02mm以内，避免出现偏磨、卡滞的运行故障。正面凸台上分布的三个小直径定位孔，

　　分别承担不同的功能：中心位置的沉孔是核心定位销的安装位，用来实现和配套部件的周向定位，另外两个偏心位置的小孔是紧定螺钉的过孔，装配完成后可以拧入紧定螺钉，将穿入中心孔的轴类零件牢牢锁死，防止轴件在运行过程中出现轴向窜动。本体侧面预留的横向螺纹孔，是润滑油注油通道的接口，日常设备维护时可以通过这个孔向内部配合面注入润滑脂，减少配合面的磨损，延长构件的整体使用寿命。在安装边界的设计上，方形本体的四个边角都做了小尺寸的倒角处理，既可以去除机加工产生的锐边毛刺，避免装配过程中划伤操作人员，也能在安装到面板开孔位置时起到导向作用，降低装配对位的难度。四个角的沉头安装孔深度经过精确计算，装配后内六角圆柱头螺钉的头部会完全沉入孔内，

　　不会突出基座的安装平面，保证安装面和设备面板完全贴合，不会出现安装间隙导致的定位精度偏差。这类基座的材质一般选用45号钢或者6061铝合金，根据使用场景的载荷大小选择：重载冲击场景下选用45号钢并做调质处理，表面发黑防锈；轻载高速场景下选用铝合金做硬质阳极氧化处理，降低整体构件的重量，减少运动部件的惯量。在实际选型适配时，需要重点核对三个核心尺寸参数：一是方形本体的边长尺寸，要匹配安装面板的预留安装空间，避免和周边的其他构件产生干涉；二是正面圆形凸台的外径尺寸，要和配套连接部件的内孔尺寸匹配，保证配合精度；三是四个安装孔的中心距尺寸，要和设备面板上预先加工的安装孔位完全对应，避免出现孔位错位无法装配的问题。

　　另外中心定位孔的内径尺寸要根据配套穿过的轴件直径选择，保证轴件能够顺利穿入，同时配合间隙控制在合理范围内，既不会因为间隙过大导致轴件晃动，也不会因为间隙过小出现装配卡滞。这类结构在设计建模时，优先采用参数化的建模方式，将安装孔中心距、凸台外径、中心孔内径、本体厚度这些核心尺寸设置为可调整参数，后续面对不同的安装需求时，只需要修改对应参数就能快速生成适配的模型，不需要重新绘制草图，能大幅提升设计迭代的效率。建模过程中要注意沉头孔的深度、螺纹孔的攻丝深度这些细节特征的还原，避免后续生成工程图时出现工艺标注错误，导致加工出来的零件无法正常装配。
