国贸ZSY315型硬齿面圆柱齿轮减速装置

　　这款ZSY315三级硬齿面圆柱齿轮减速装置，主要面向矿山、建材、冶金、起重运输等重载工业场景的传动链路配套，作为原动机与工作机之间的核心转速匹配、扭矩放大部件，适配需要大传动比、高承载能力的连续运转工况，比如带式输送机的驱动端、球磨机的进料传动组、桥式起重机的大车行走机构这类需要稳定输出低转速大扭矩的工位，能在多粉尘、环境温度波动较大的工业现场长期稳定运行，输出轴可承受较大的径向与轴向载荷，适配鼓形齿联轴器、弹性柱销联轴器等多种工业常用联接件。

　　从结构设计逻辑来看，该装置采用三级渐开线圆柱齿轮传动布局，输入轴端直径较小，依次经过三级齿轮副的减速增扭，最终从大直径输出轴端传递动力，各级齿轮的中心距按照承载能力梯度匹配，高速级齿轮采用较小模数保证传动平稳性，中低速级逐步增大模数提升齿根弯曲强度，所有齿轮均采用硬齿面设计，齿面经过渗碳淬火处理后磨齿加工，齿向修形补偿安装误差与受载变形，保证满负载下的齿面接触均匀性，避免偏载导致的早期点蚀失效。箱体采用剖分式铸铁结构，上下箱结合面经过精密铣削加工，涂覆密封胶后通过螺栓紧固，保证箱体的刚性与密封性能，避免润滑油渗漏，箱体底部设置一体化铸造的安装底座，底座上的安装孔按照标准安装尺寸布置，安装面经过精加工保证平面度，确保安装后整机的同轴度与运行稳定性，箱体侧面设置油位观察孔与放油螺塞，顶部设置透气帽平衡箱体内外气压，避免运转时内部温升导致压力升高冲坏密封件。

　　安装边界方面，该减速装置的输入轴与输出轴呈平行布置，轴伸长度、轴径尺寸、键槽规格均匹配对应功率等级的标准配套件，底座安装孔的孔距、孔径符合行业通用安装规范，可直接替换同规格的同类型减速装置，无需额外改动安装基座。输入轴端适配Y系列三相异步电动机的直联安装，也可通过皮带轮、联轴器联接其他类型原动机，输出轴可直接联接工作机主轴，也可通过链轮、齿轮副驱动执行部件。整机外形轮廓圆润过渡，箱体外壁设置加强筋提升箱体刚性，同时增大散热面积，连续运转时箱体内的润滑油通过齿轮飞溅润滑各个轴承与齿轮啮合面，无需额外配置强制润滑系统，日常维护仅需定期更换润滑油、检查密封件状态即可，维护成本较低。

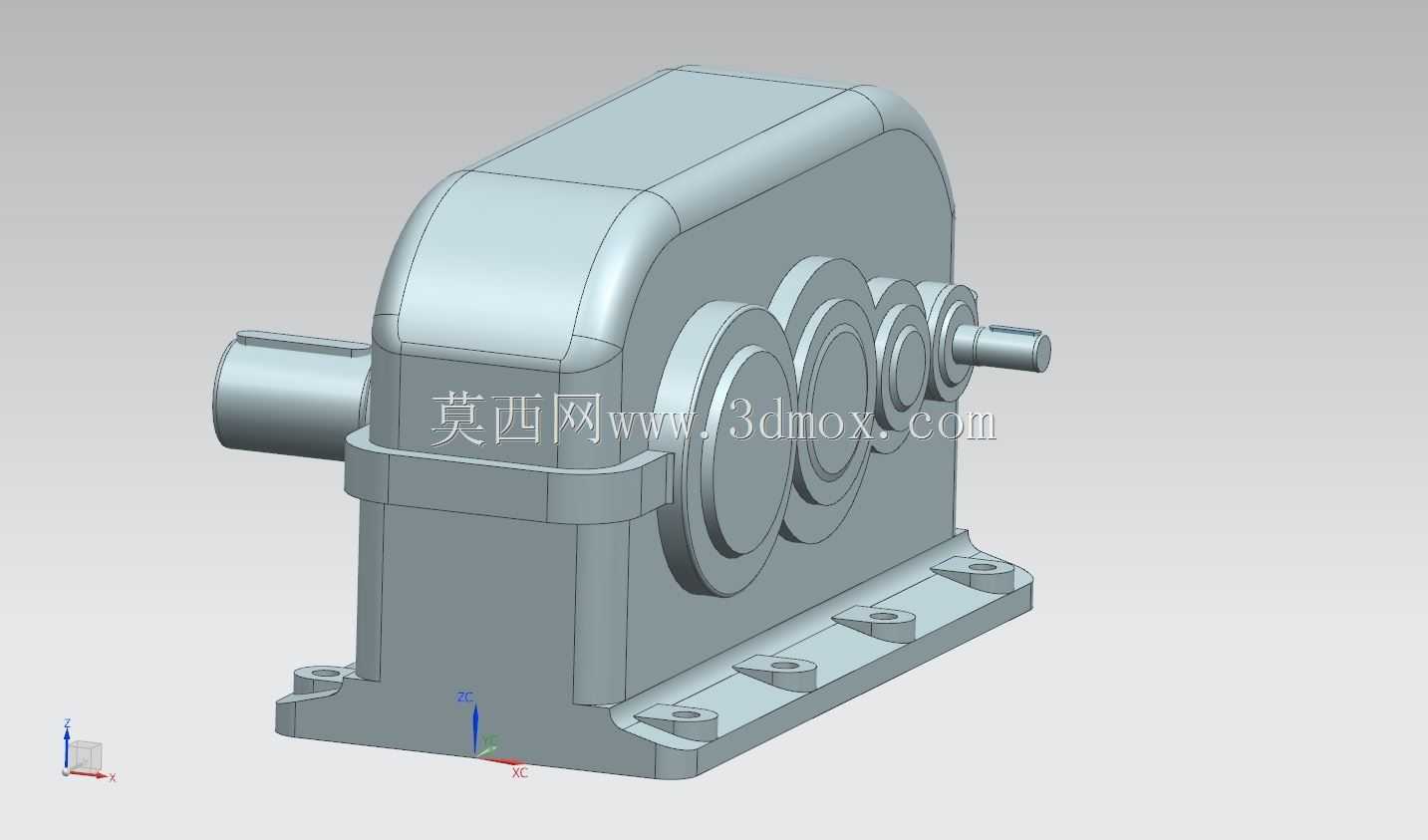

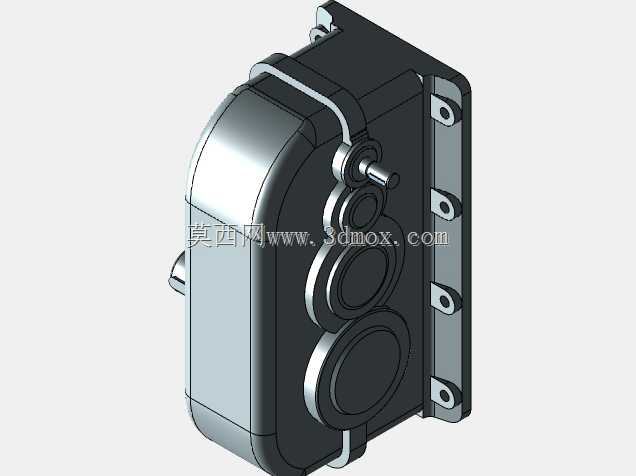

　　在实际选型配套过程中，需要核算设备的负载特性、每日运转时长、启动频率、环境温度等参数，匹配对应的热功率与额定功率，避免长期过载运行导致齿轮齿面胶合、轴承过热烧损等故障，安装时需要保证原动机与减速机输入轴、减速机输出轴与工作机的同轴度误差在允许范围内，避免附加弯矩对轴和轴承造成额外载荷，初次运行前需要加注规定牌号的工业齿轮油至指定油位，空载试运转无异常异响、渗漏后再逐步加载至额定负载。该结构的减速装置传动效率可达94%以上，在额定负载下长期运行的可靠性较高，是重载工业传动场景中应用非常广泛的传动部件，其三维结构完整还原了箱体、齿轮轴、轴承、端盖、密封件等所有零部件的装配关系，可直接用于设备布局的干涉检查、安装基座的配套设计、传动系统的运动仿真验证，帮助设计人员在方案阶段快速完成整机的传动链路布局，减少现场安装时的尺寸匹配问题。
