车床用单刀夹持紧固刀架结构设计

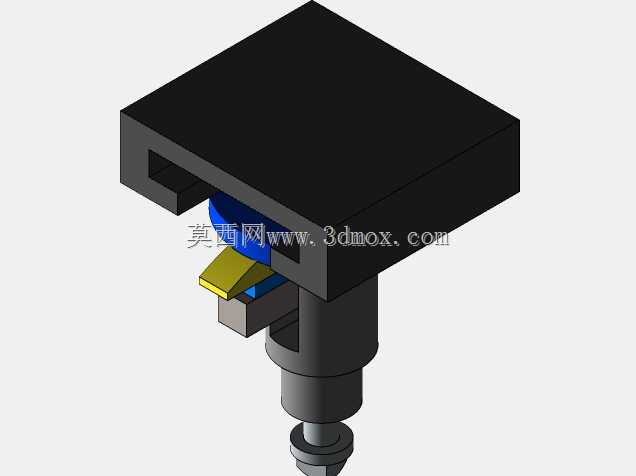

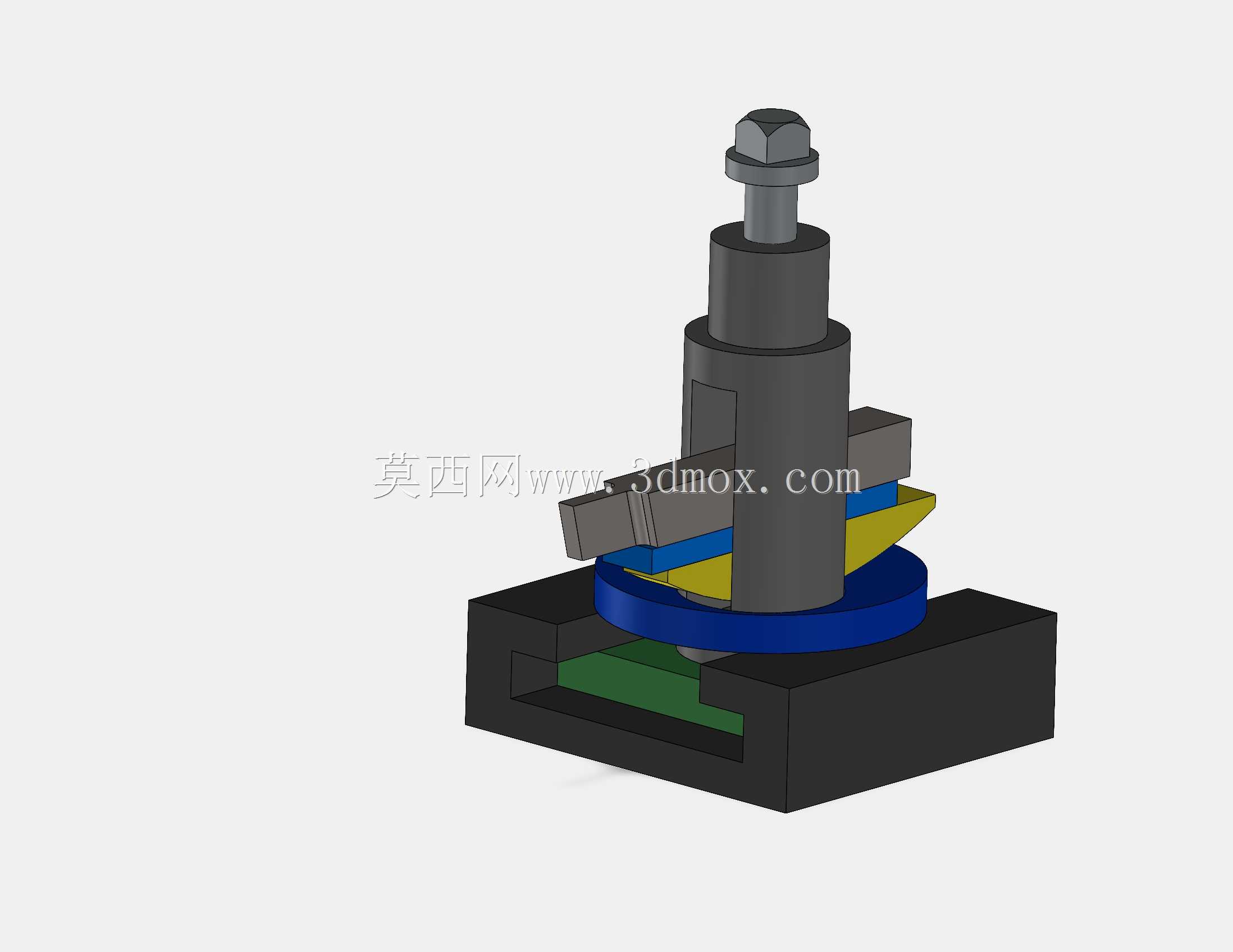

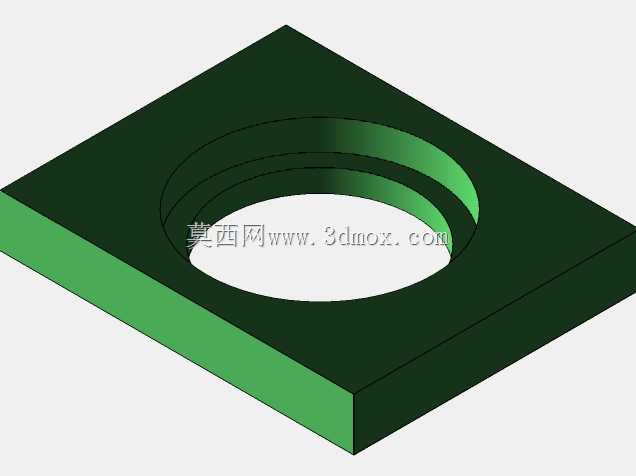

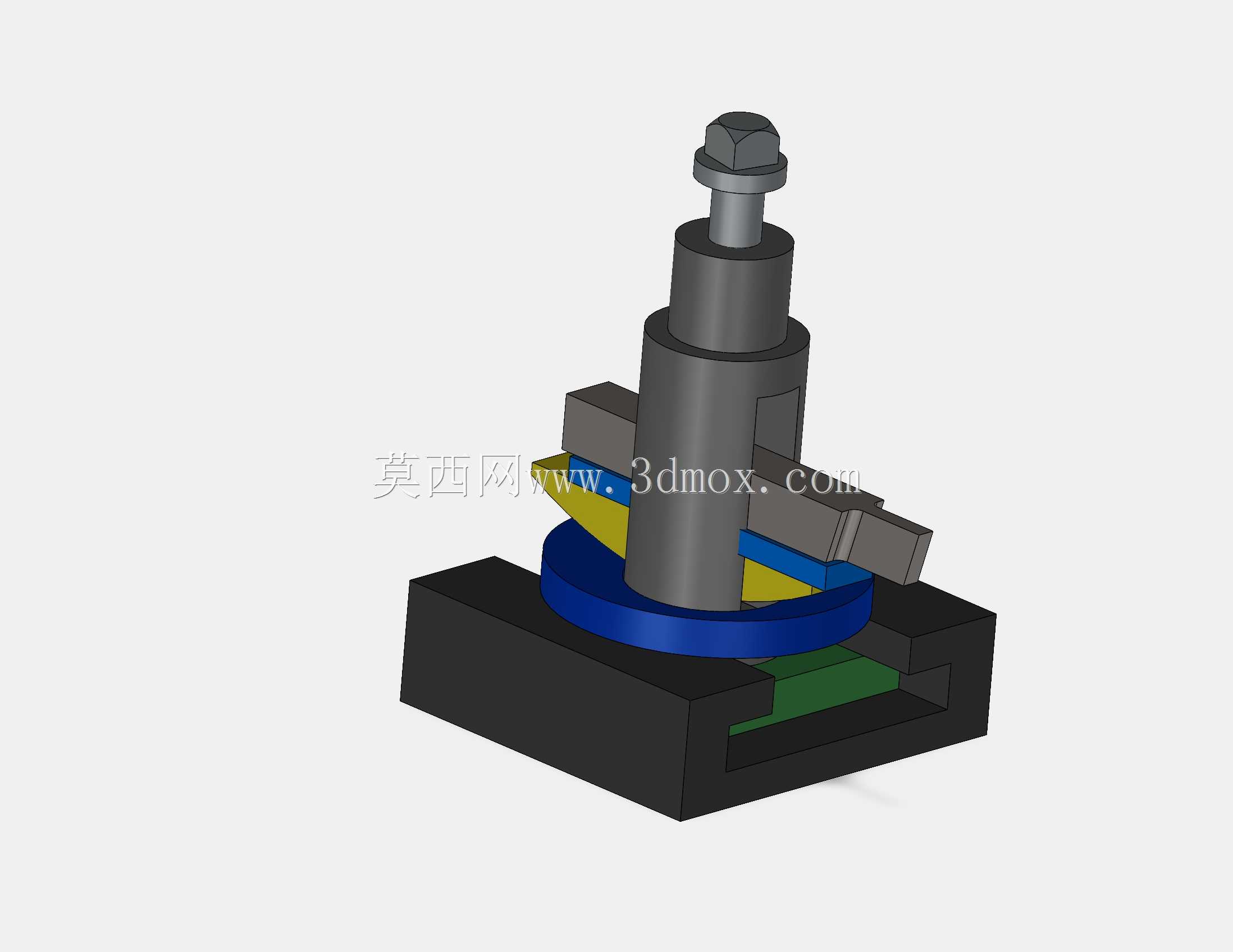

　　在普通卧式车床的切削加工场景中，单刀架是直接承担车刀装夹定位、切削力传递的核心功能部件，其结构可靠性直接决定外圆车削、端面车削、切槽、成型面加工的工序精度，是车床刀塔系统未普及前，中小批量机加工车间最常用的刀具装夹载体。这套单刀架结构采用层叠式压紧设计，底部为带梯形定位槽的安装基座，可直接嵌入车床中拖板的T型槽内，通过底部锁紧螺栓实现与拖板的刚性连接，基座的安装定位面平面度控制在0.02mm以内，保证刀架整体与车床主轴轴线的平行度、垂直度公差满足切削要求，避免装夹偏差导致的刀具让刀、加工面锥度超差问题。中部的回转支承层采用带刻度的转盘结构，可绕垂直轴线360度旋转，配合基座上的刻度线实现刀具角度的快速调整，适配锥面车削、

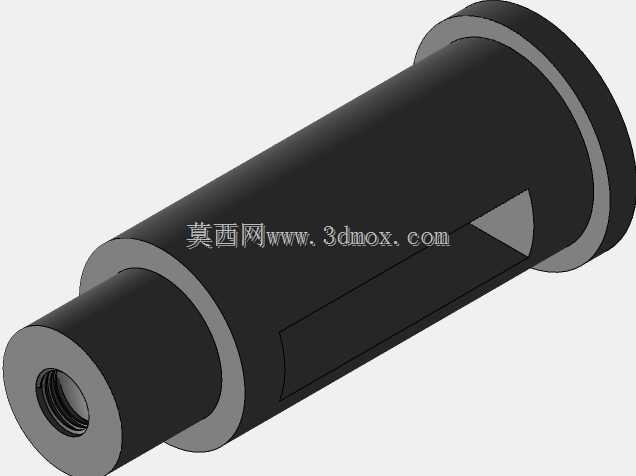

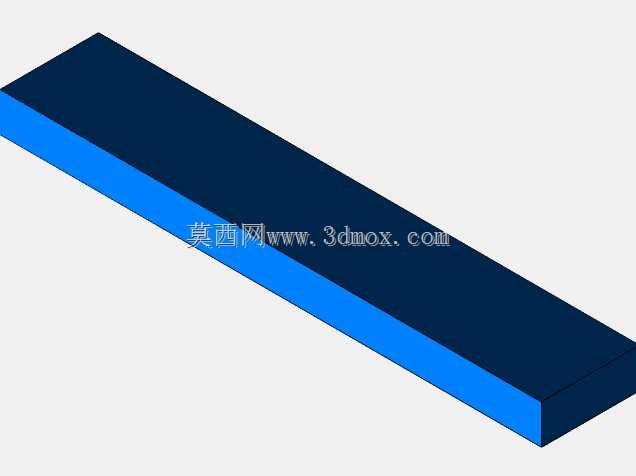

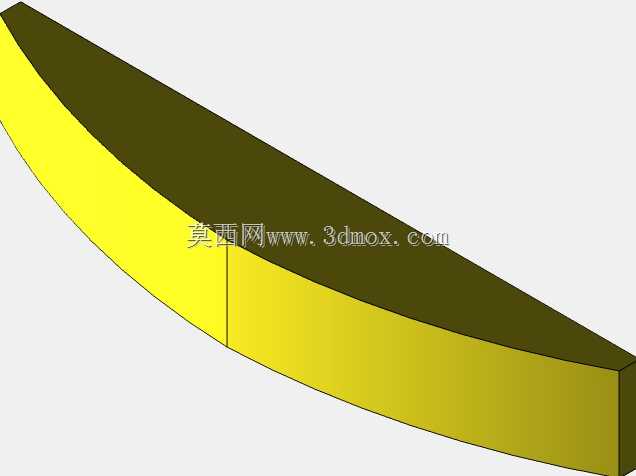

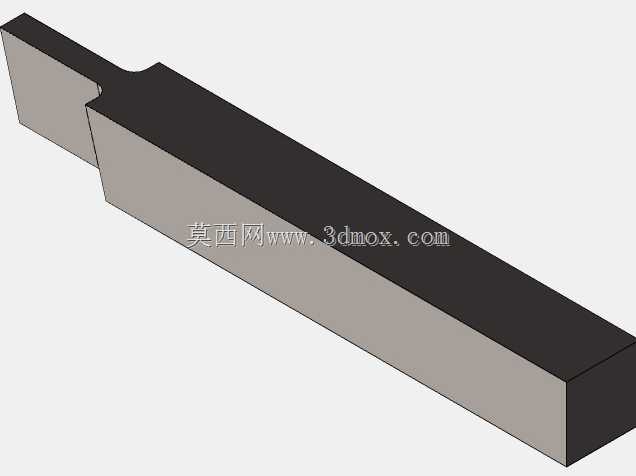

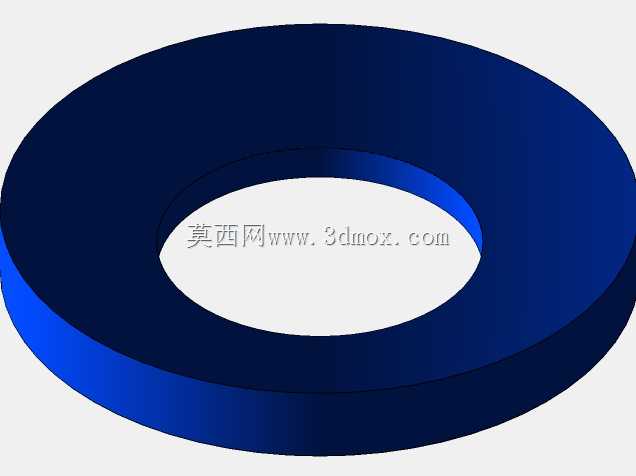

　　斜向切槽等需要刀具偏转角度的加工工序，转盘与基座之间设置有淬硬的耐磨垫片，减少频繁转动带来的接触面磨损，长期使用后仍能保持回转精度不发生偏移。上部的刀体夹持部分采用方孔装夹结构，可适配标准截面20×20mm、25×25mm的焊接车刀、机夹可转位车刀，通过顶部的压紧螺栓带动压块下行，将装入刀槽的车刀牢牢压紧，压块与刀杆接触的面做了滚花防滑处理，增大接触摩擦力，避免重切削过程中刀具发生位移甚至飞出的安全隐患。设计过程中重点考虑了切削力的传递路径，车削时产生的主切削力、径向抗力、轴向抗力会通过刀体直接传递到中部转盘，再通过转盘与基座的锁紧结构传递到车床拖板，所有受力接触面均做了增大接触面积的设计，避免应力集中导致的部件变形，

　　顶部压紧螺栓采用细牙螺纹设计，锁紧力矩更大，防松性能更好，即使在断续切削、大切深加工的振动工况下，也不会出现压紧松动的问题。整套结构的装配逻辑遵循从下到上的层级装配顺序，基座与转盘之间采用中心定位销配合周向锁紧螺钉的固定方式，需要转角度时松开周向螺钉即可转动转盘，对准刻度后锁紧即可完成角度调整，无需重新拆装整个刀架，操作便捷性适配车间一线操作工人的使用习惯。外形尺寸方面，整套刀架总高度控制在120mm以内，基座的横向安装尺寸适配CA6140、C6132等主流普通车床的中拖板安装槽距，无需额外改装即可直接替换原有老旧刀架，安装边界不会与车床的尾座、卡盘等部件发生运动干涉，刀槽的深度设计兼顾了不同长度刀杆的装夹需求，

　　最短可装夹长度60mm的短刀杆，最长可适配150mm的长刀杆，覆盖常规车削加工的所有刀具装夹场景。结构上没有冗余的复杂部件，所有零件均采用常规机加工工艺即可生产，基座、转盘等受力部件采用45号钢调质处理，表面硬度达到HB220-250，兼顾强度与韧性，压紧螺栓采用40Cr材质淬火处理，保证螺纹强度满足大锁紧力矩的要求，耐磨垫片采用锡青铜材质，既降低转动摩擦阻力，又能减少配合面的磨损，延长刀架整体使用寿命。实际使用中，这套单刀架可满足最高背吃刀量5mm、进给量0.3mm/r的粗车加工需求，精车时的刀具定位重复精度可控制在0.01mm以内，能够稳定保证IT7级的加工精度要求，适配中小批量零件加工、工装修配、教学实训等多种车床使用场景，相比多工位电动刀塔，其结构简单、维护方便、成本低廉，在普通车床的升级替换、维修备件领域有着广泛的应用空间。
