哈斯TR210五轴机床转台卡盘结构

　　在五轴加工的实际生产场景中，转台工作台的精度直接决定了多面加工、异形曲面加工的最终形位公差，尤其是针对小型精密零件的五轴联动加工场景，转台盘面的装夹适配性、自身的结构刚性、安装基准的统一性，是夹具设计阶段必须优先匹配的核心边界条件。这款适配哈斯TR210转台的盘面结构，是基于实际五轴加工场景下的装夹需求做的结构还原，完全匹配原厂转台的安装接口，能直接给夹具设计人员提供精准的装配基准参考，避免设计阶段因为基准偏差导致的夹具干涉、装夹行程不足等问题。

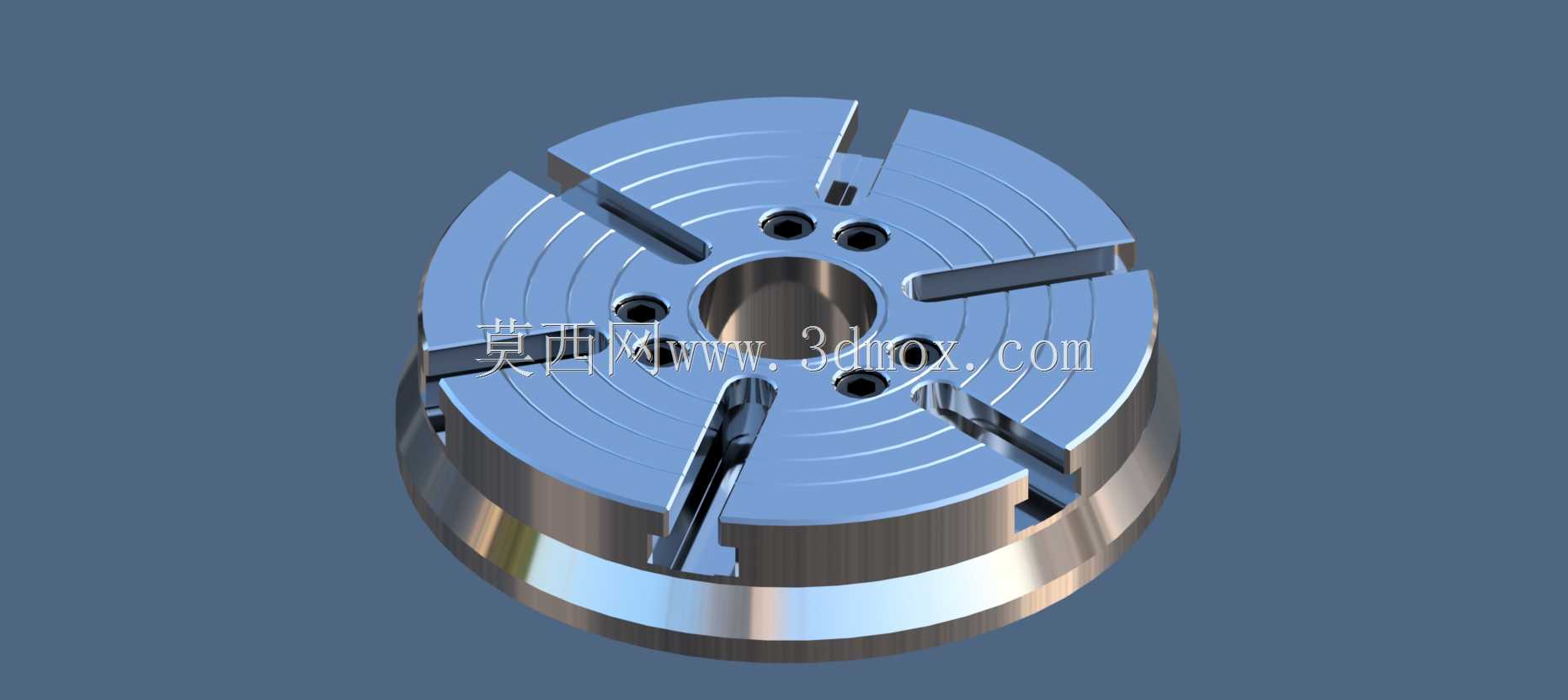

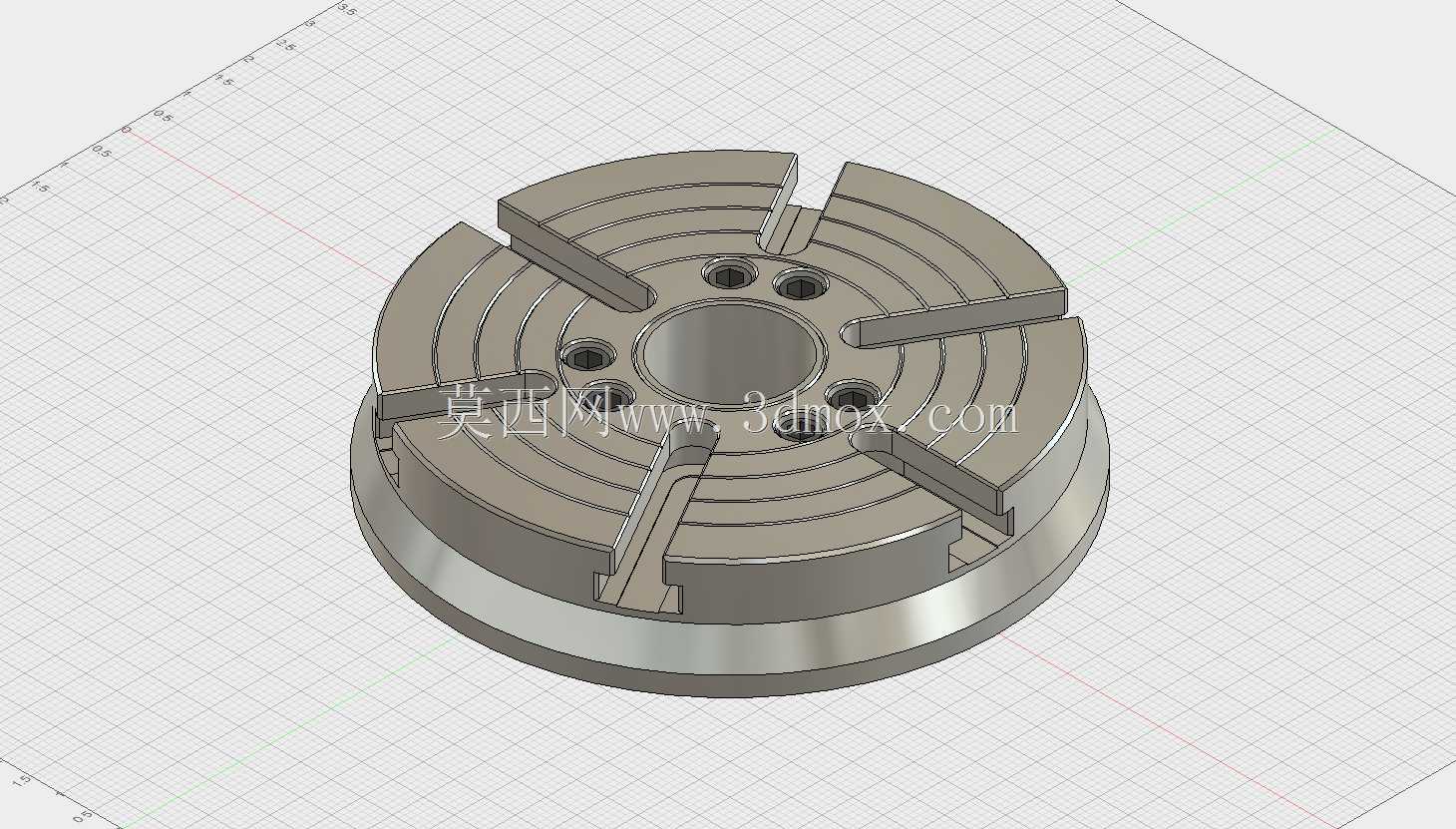

　　从实际加工用途来看，这类转台盘面主要承担工件装夹的承载功能，在五轴联动切削过程中，盘面需要承受铣削带来的径向、轴向切削力，同时要保证高速回转过程中的动平衡精度，因此结构设计上做了针对性的强化。盘面主体采用圆盘式结构，中心设置大直径通孔，既可以适配拉杆式液压卡盘的安装，也能满足长轴类零件贯穿装夹的需求，中心孔周边均匀分布的螺栓安装孔，完全匹配TR210转台主轴端的连接螺孔位置，安装时不需要额外做转接板，能直接实现盘面与转台主轴的刚性连接，减少转接环节带来的精度损失。

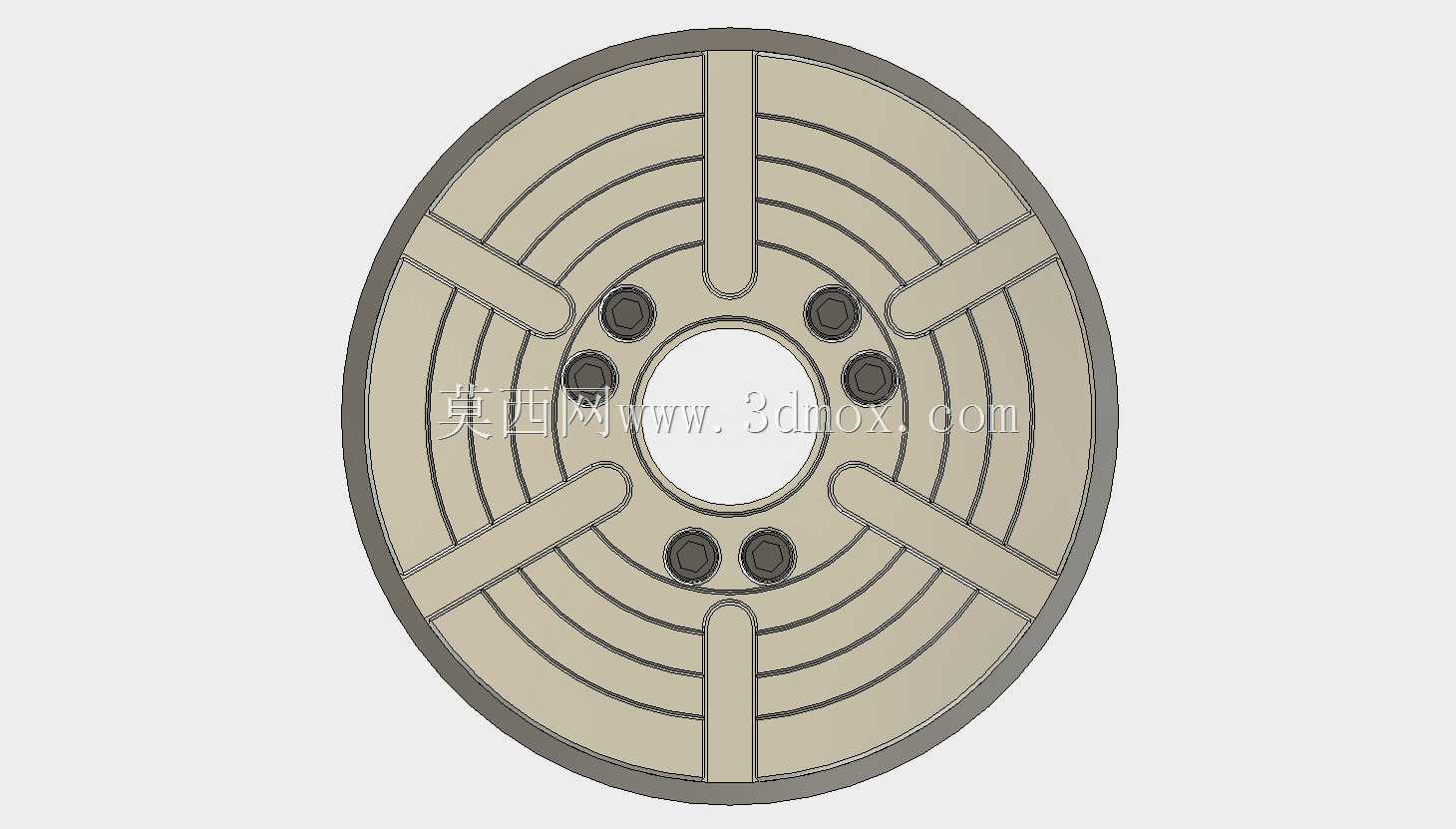

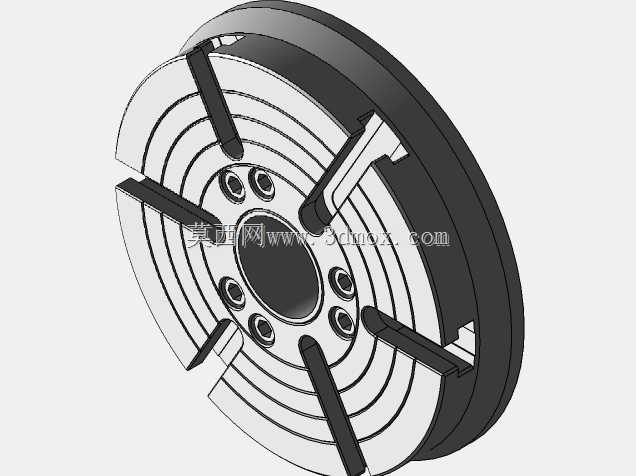

　　盘面的装夹工作面做了多道环形T型槽的布局，这种槽型结构可以灵活搭配不同规格的T型螺栓、压板组件，不管是异形毛坯件的直接压紧，还是定制专用夹具的定位安装，都能通过T型槽实现快速的位置调整与锁紧。同时盘面均匀分布了多道径向通槽，这些槽一方面可以作为装夹时的定位基准槽，搭配定位块实现工件的快速找正，另一方面也能减少盘面的整体重量，降低转台回转时的转动惯量，提升五轴联动时的动态响应速度，避免因为惯量过大导致的转台启停过冲、定位精度下降问题。

　　从设计思路的角度出发，这款盘面结构完全遵循了机床附件的设计逻辑，首先保证安装接口的绝对精准，所有连接孔的位置度、中心孔的同轴度都严格按照原厂转台的装配公差做匹配，确保安装后盘面的端面跳动、径向跳动控制在五轴加工要求的精度范围内。其次是装夹兼容性的考量，环形T型槽的槽宽、槽间距参考了通用机床附件的标准尺寸，市面上常规的压板、螺栓、定位块都能直接适配，不需要定制特殊规格的装夹配件，能降低生产现场的夹具配置成本。另外盘面的外缘做了倒角处理，避免安装、操作过程中尖锐边缘带来的安全隐患，盘面的厚度经过刚性校核，在承受最大切削载荷时不会发生形变，保证加工过程中的装夹稳定性。

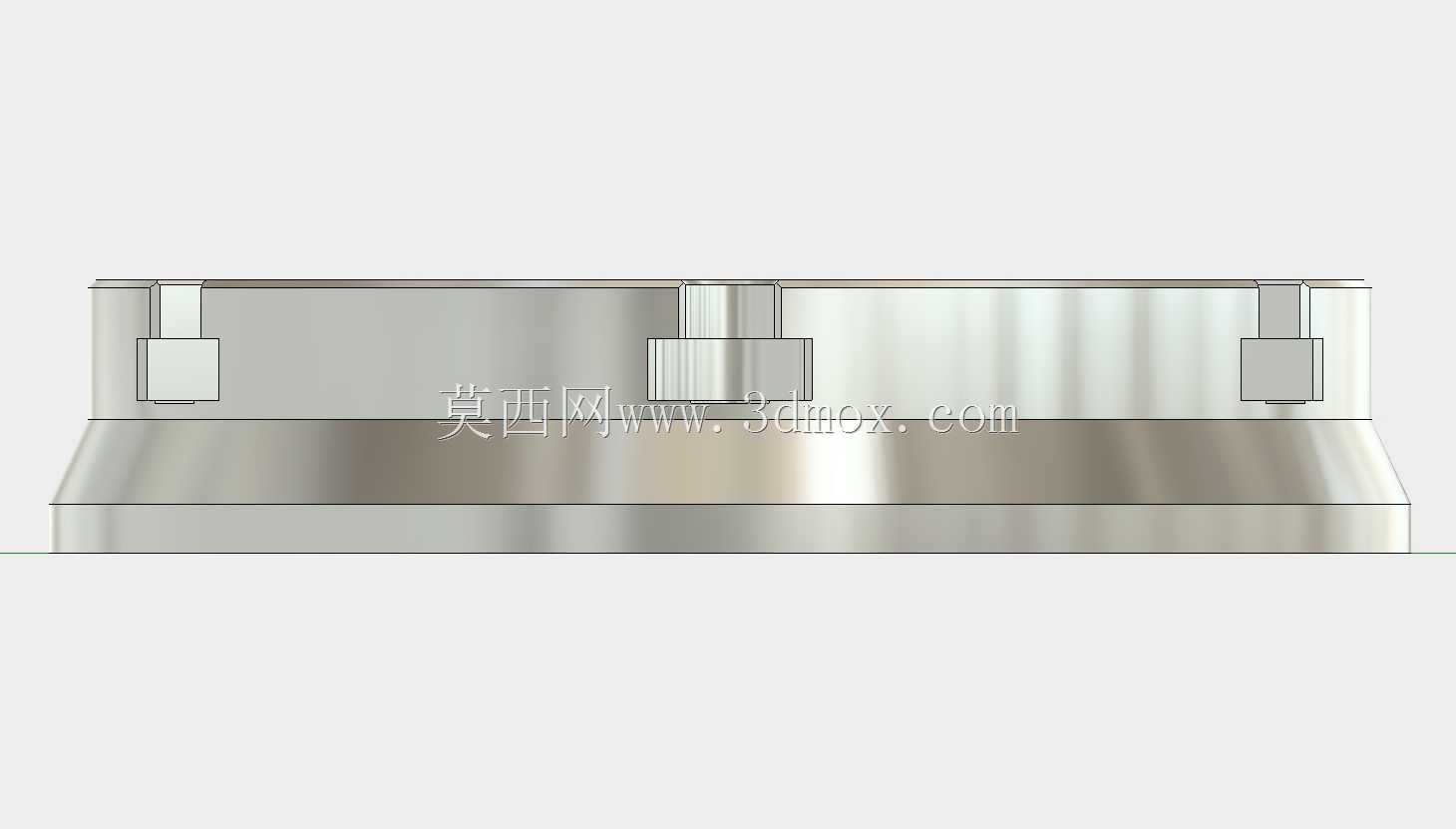

　　关于安装边界的参数，这款盘面的外径完全匹配TR210转台的最大回转直径要求，安装后不会超出转台的摆动行程范围，在转台做A轴、C轴联动摆动时，盘面边缘不会与机床床身、主轴护罩发生干涉。盘面的安装基准面做了精加工处理，与转台主轴端面贴合时的接触面积满足刚性连接要求，不需要额外刮研就能达到装配精度。中心通孔的直径适配原厂转台的拉杆尺寸，液压卡盘、三爪卡盘等标准装夹附件都能直接穿过中心孔完成安装，不需要对盘面做二次加工。径向槽的深度经过计算，在保证槽内螺栓锁紧强度的前提下，不会削弱盘面的整体刚性，即使是重切削场景下的大载荷装夹，槽体位置也不会发生开裂、形变问题。

　　在实际的生产应用中，这类精准的转台盘面三维模型，能帮助夹具设计人员在设计阶段就完成完整的装配干涉检查，提前模拟工件装夹后的运动行程，验证刀具在五轴联动加工时的路径是否会与盘面、夹具发生碰撞，大幅减少夹具试装阶段的调整工作量，缩短生产准备周期。尤其是针对多品种小批量的精密加工场景，设计人员可以直接基于这个盘面模型搭建组合夹具，快速适配不同零件的装夹需求，不需要每次都重新测量转台的安装尺寸，提升设计效率的同时也能避免测量误差带来的设计问题。
