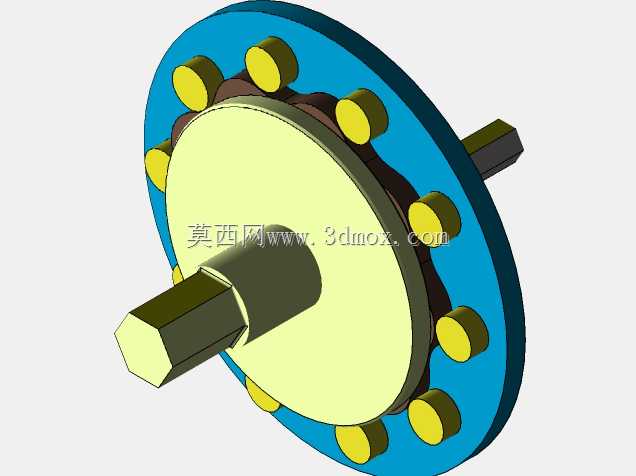

带输出轴柱销式摆线齿轮传动结构

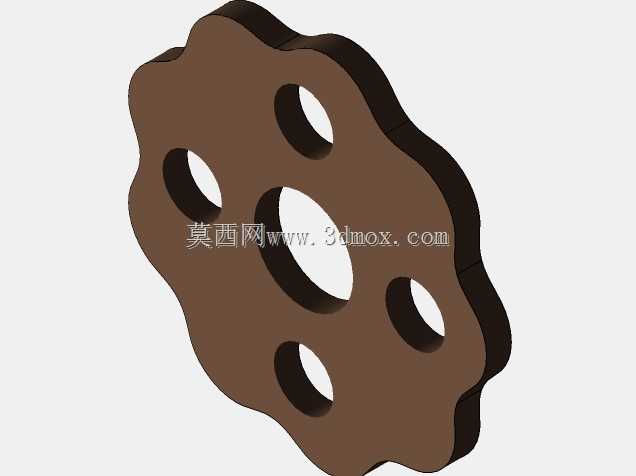

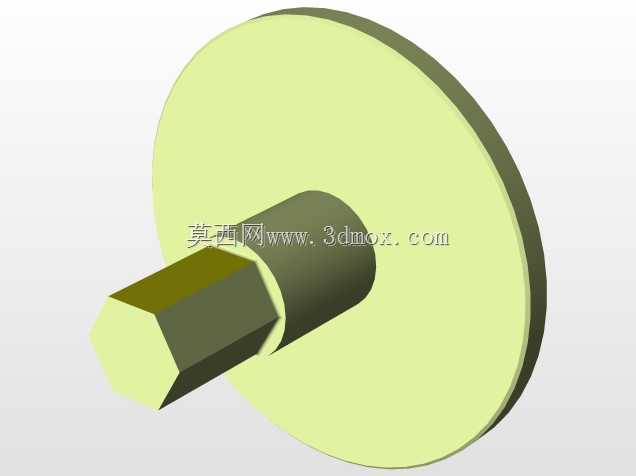

　　在轻工输送、小型化工搅拌、食品包装生产线的低速重载传动工位，这类摆线齿轮结构常作为减速单元的核心啮合件使用，区别于常规渐开线圆柱齿轮的线接触啮合形式，摆线齿形的多齿同时啮合特性，让它在承受瞬时冲击载荷时能将应力分散到更多接触齿面上，适配频繁启停、负载波动较大的工况，不会像普通直齿轮那样在冲击负载下出现齿根崩裂的问题。从实际装配边界来看，该结构集成了动力输出轴段，轴端采用六角轴头设计，无需额外加工键槽即可直接和配套的传动轮毂、摆线盘输出端实现周向固定，装配时省去了键连接的配做工序，也避免了长期正反转切换时键槽侧壁的压溃磨损。齿轮基体的外缘均匀布置了圆柱形传动销，这些柱销和摆线齿廓形成共轭啮合副，啮合过程中柱销自身可产生微小转动，

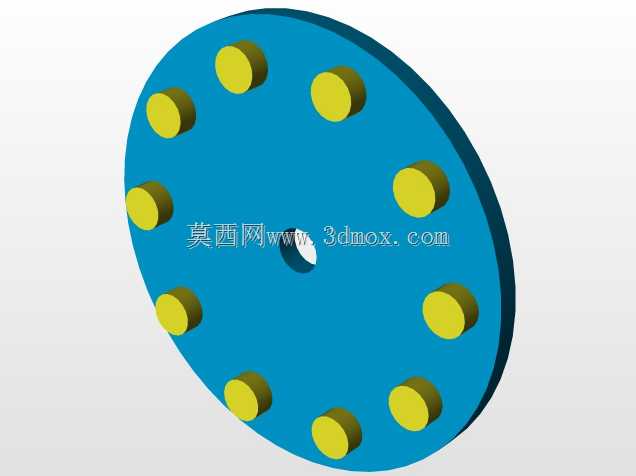

　　将齿面间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的功率损耗，长期运行下齿面磨损量远低于同模数的渐开线齿轮。设计这类结构时，首先要匹配安装腔体的径向尺寸，蓝色外缘的盘体直径需要和减速壳体的内圈定位止口形成间隙配合，保证盘体在壳体内转动时不会出现径向窜动，同时要预留柱销的活动间隙，避免柱销在随偏心套运动时和销孔内壁出现卡滞。输出轴的两个轴段需要和壳体两端的轴承内圈配合，轴肩位置要贴合轴承内圈端面，控制轴向窜动量在0.1mm以内，避免运行过程中轴系窜动导致齿面啮合偏移，出现局部偏磨、传动噪音增大的问题。从功能特性上看，该摆线齿轮结构可通过调整偏心套的偏心距，适配不同的传动比需求，不需要重新加工整个齿盘，

　　只需要更换对应偏心距的偏心套和匹配长度的柱销，就能实现不同减速比的输出，适配不同转速要求的工位。在实际选型应用中，这类摆线齿轮结构常配套在小功率减速单元里，用于驱动皮带输送机的主动辊、小型搅拌装置的搅拌轴、包装线的拨料机构，运行过程中传动平稳性好，啮合噪音低于60分贝，适合对作业环境噪音有要求的食品加工、医药包装车间。建模过程中需要重点保证摆线齿廓的曲线精度，齿形的等距修形量要控制在合理范围，修形量过大会导致啮合间隙过大，传动回程误差超标，无法满足精确定位工位的使用要求；修形量过小则会导致装配困难，运行时齿面卡滞，温升过快。柱销和销孔的配合公差选用间隙配合，保证柱销在销孔内可自由转动，同时间隙不能过大，否则会导致传动过程中冲击增大，

　　噪音升高。输出轴的六角头尺寸要和配套连接件的内六角孔尺寸匹配，公差选用h6级，保证装配时可顺利插入，同时周向固定可靠，不会出现传动打滑的问题。盘体上的柱销安装孔位置度公差要控制在0.02mm以内，保证所有柱销安装后都能均匀参与啮合，避免个别柱销负载过大出现过早磨损、断裂的问题。在实际维护过程中，这类结构的易损件主要是柱销和配套的滚套，出现磨损后只需要更换对应柱销即可，不需要更换整个齿盘，维护成本远低于普通齿轮传动结构。
