斜齿轮啮合传动组件结构设计

　　这套斜齿轮传动组件，常见于中小功率的动力传递工况，比如轻工输送线的减速段、小型实验台架的动力输出端、非标自动化设备的进给传动单元，核心作用是在两根空间交错的传动轴之间传递旋转扭矩，相比直齿轮传动，斜齿啮合的重合度更高，传动过程中轮齿是逐步进入和退出啮合的，能有效降低运行时的冲击与噪音，适合对传动平稳性有一定要求的中低速工况。

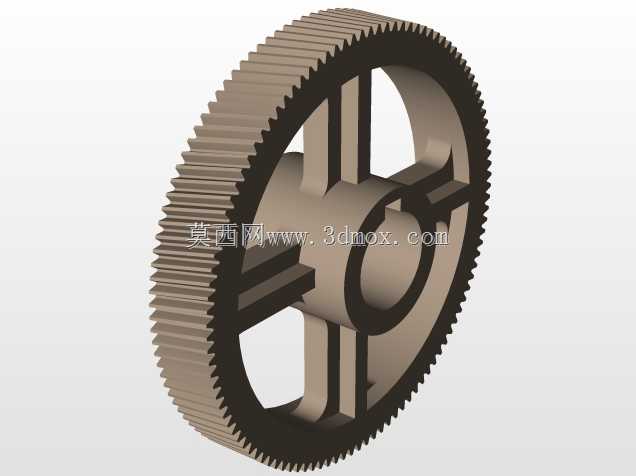

　　从结构设计来看，大尺寸斜齿轮采用了轮辐式结构，没有做成实心轮坯，主要是考虑在满足轮齿弯曲强度、齿面接触强度的前提下，尽可能降低零件自身重量，减少转动惯量，避免设备启停阶段因为惯量过大带来的传动冲击，同时也能节省加工原材料，降低制造成本。轮辐的筋条采用对称分布的三辐式布局，筋条的厚度和过渡圆角都做了对应强化，避免齿轮在传递额定扭矩时，轮辐与轮毂、轮缘的连接位置出现应力集中导致的开裂失效。轮毂位置设计了足够的轴向长度，用来和传动轴配合，配合面的长度可以保证齿轮安装后不会出现偏摆，键槽的位置设置在轮毂的受力侧，能够稳定传递轴和齿轮之间的扭矩，避免长期运行出现键连接松动的问题。

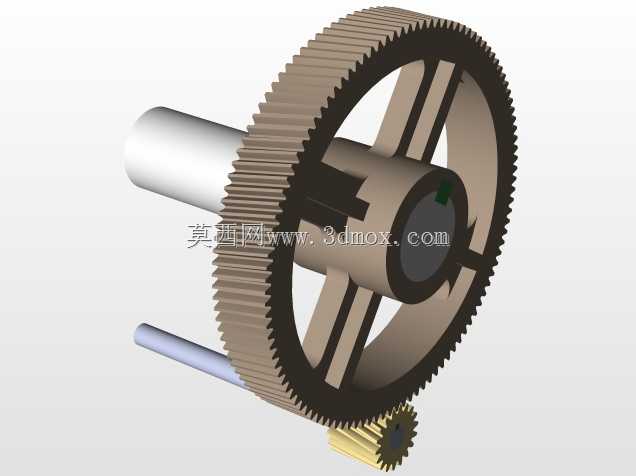

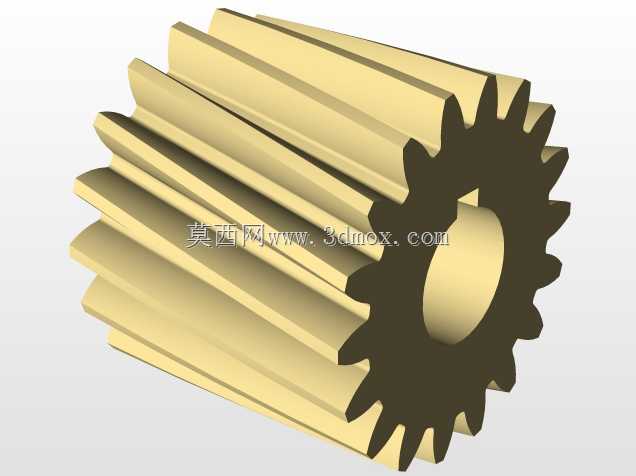

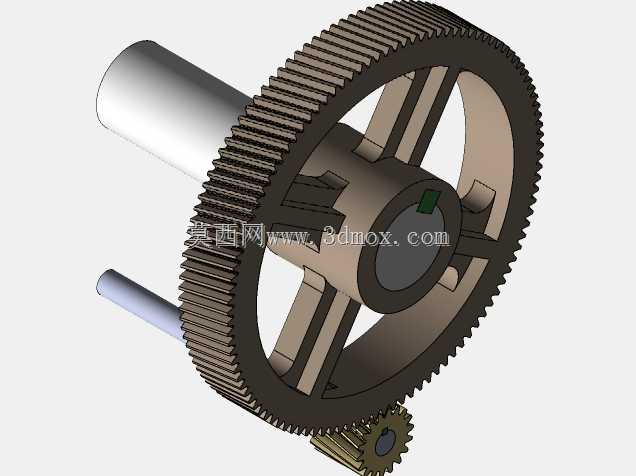

　　和大斜齿轮啮合的小齿轮，直接安装在下方的输入轴上，属于小齿数主动轮，设计时特意做了齿宽的小幅加宽，抵消安装时可能出现的轴向错位，保证啮合时的有效接触齿长不会因为装配误差打折扣。两根传动轴分别承担输入和输出功能，输出轴的直径更大，匹配大齿轮传递的更大扭矩，轴的台阶位置做了退刀槽和轴肩定位结构，方便轴承、齿轮的轴向定位，装配时不需要额外调整定位尺寸就能保证齿轮的啮合间隙在合理范围内。

　　实际应用中，这套组件的安装边界需要注意：箱体上对应轴承座的同轴度需要控制在合理公差范围内，避免轴系偏斜导致轮齿偏载，出现局部齿面过早磨损的问题；齿轮啮合的侧隙需要根据运行工况的温度变化、润滑条件调整，常温油润滑工况下侧隙可以取较小值，如果是运行温度较高、润滑条件一般的工况，需要适当放大侧隙，避免热胀导致轮齿卡滞。齿向的螺旋角选取兼顾了轴向力和传动平稳性，螺旋角过大会导致轴承承受的轴向力过大，提升轴承选型成本，螺旋角过小则无法发挥斜齿轮传动平稳的优势，这套结构的螺旋角取值在常用的工程范围内，适配常规深沟球轴承加推力轴承的支撑方案，不需要特殊定制轴承就能满足使用要求。

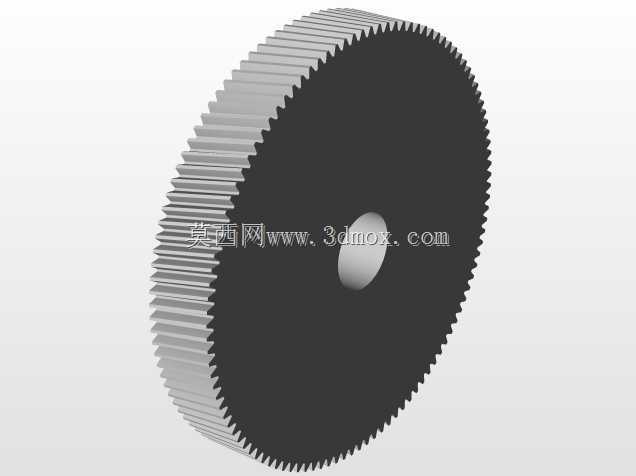

　　设计过程中，轮缘的厚度留足了二次加工的余量，如果后续需要对齿面进行淬火处理，也有足够的精加工余量修正热处理带来的变形；齿轮端面的减重凹槽除了降低重量，也方便装配时吊装、夹持，加工时可以通过凹槽定位找正，提升装夹效率。整套结构没有冗余的设计，所有结构特征都服务于传动功能、装配便利性和长期运行的可靠性，没有为了外观增加不必要的曲面结构，完全适配常规的机加工工艺，不管是滚齿加工轮齿，还是车床加工轮毂、轮辐的回转面，都不需要特殊工装，普通的机加工车间就能完成制造，后期维护时如果轮齿出现磨损，也可以快速拆卸更换，不需要拆解整个轴系的其他部件。
