横装式弹簧插销门栓结构设计

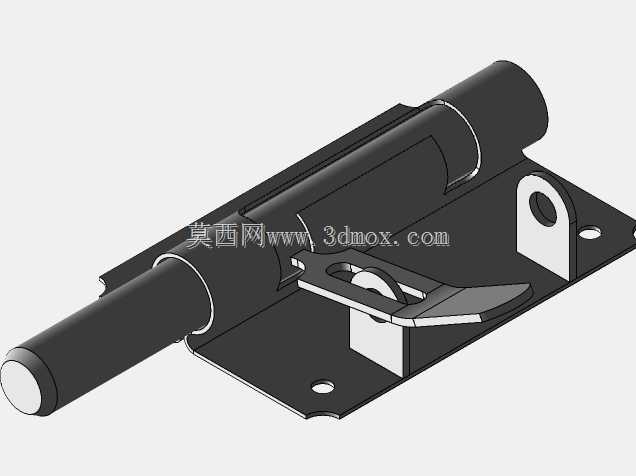

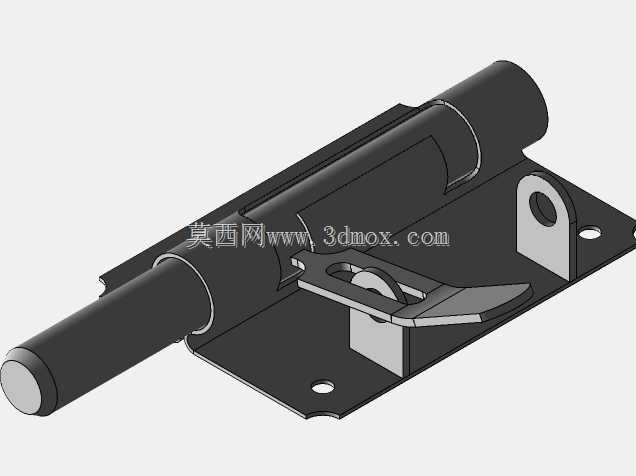

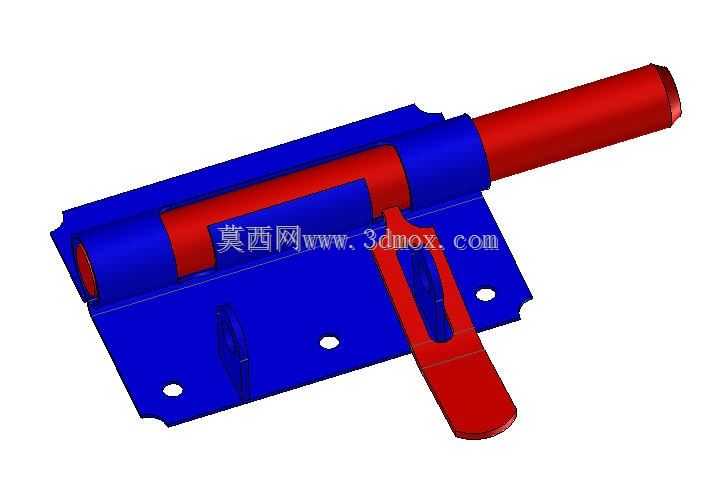

　　日常做设备防护门、厂区仓储隔间门、小型设备检修舱门的结构设计时，插销是最容易被忽略但直接影响使用体验的小部件，很多新手建模时随便找个通用模型套用，最后现场安装要么出现销杆卡滞、要么座板固定孔和现场安装面不匹配，反而增加后期整改的工作量。这款横装式插销的结构设计，完全围绕现场实际安装和高频使用场景做了细节优化，首先看整体结构组成，分为固定座板、滑动销杆、拨动手柄三个核心部分，没有多余的复杂零件，加工和装配的难度都很低，适合批量冲压成型生产。

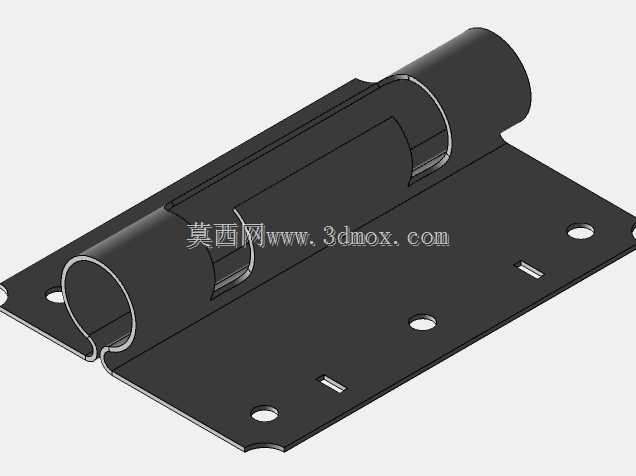

　　从安装边界来看，座板采用带圆角的矩形平板结构，四个角做了圆弧过渡，避免安装后锐角划伤操作人员，板上预留三个沉头安装孔，孔位分布避开了销杆的滑动行程区域，不管是用自攻螺丝固定在木质门板、彩钢板隔间上，还是用螺栓固定在钢制设备防护门的框架上，都不会出现螺丝头和滑动销杆干涉的问题。销杆采用圆柱形光杆设计，和固定座上的两个同轴导向套做间隙配合，配合间隙控制在0.1-0.2mm之间，既保证销杆滑动顺畅不会出现卡滞，又不会因为间隙过大导致销杆晃动、锁闭对位不准。

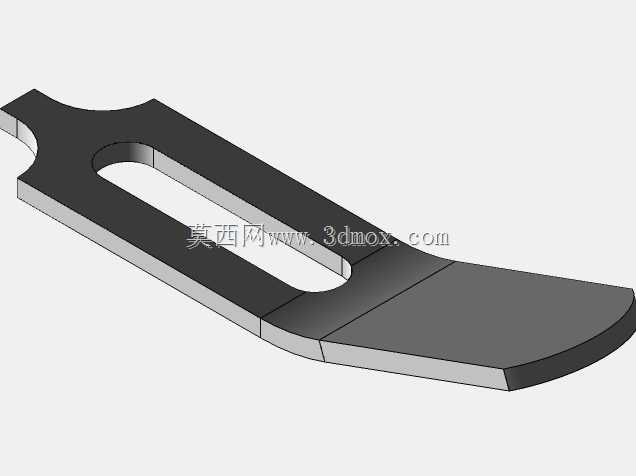

　　拨动手柄的设计是这款插销的核心亮点，手柄和销杆采用刚性连接，手柄上开有长条形限位槽，和固定座上凸起的限位凸台配合，既可以限制销杆的最大伸出长度，避免销杆完全滑出导向套脱落，又能在销杆完全收回时卡住手柄，防止门体晃动时销杆自行滑出。手柄的握持部分做了加宽加厚处理，操作人员戴劳保手套操作时也能轻松拨动，不会出现打滑的问题。销杆的伸出端做了小角度倒角，插入对面门框的锁孔时，即使门框和门体存在少量安装错位，倒角也能起到导向作用，不需要刻意对位就能顺利插入，适配现场安装时不可避免的尺寸误差。

　　从应用场景来看，这款插销不仅可以用在普通的民用木门、厂区隔间门上，也可以适配工业场景里的设备防护网门、小型工具箱门、仓储货架的侧封门，甚至户外临时围挡的门体固定。设计时充分考虑了不同场景的使用强度，固定座的板材厚度选用2-3mm的冷轧钢板冲压成型，销杆采用实心圆钢加工，整体结构没有易损的薄壁零件，即使在户外有轻微锈蚀的情况下，也能保证正常滑动，不会出现断裂、变形的问题。

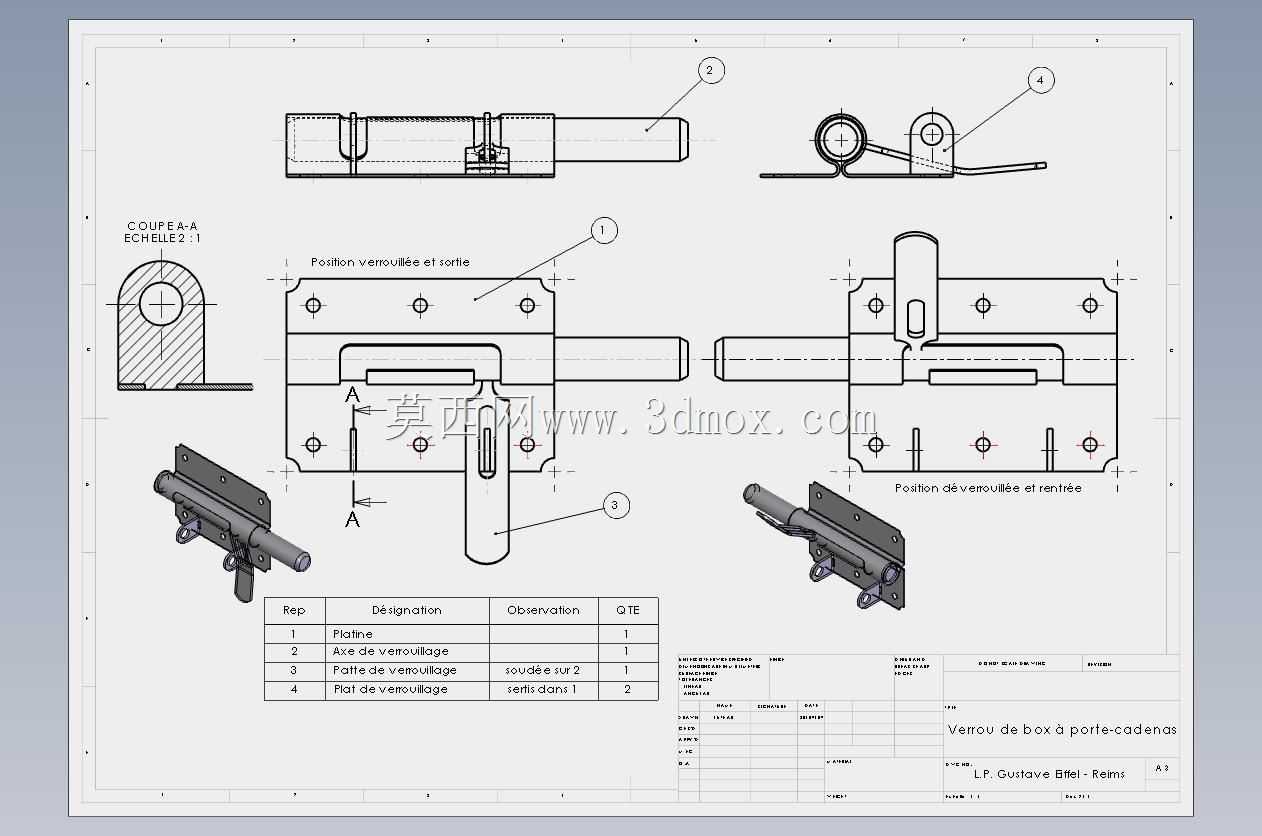

　　建模过程中，所有配合面都做了公差匹配的预留，导向套的内孔和销杆的外径分别标注了配合公差，安装孔的沉头深度也对应常用的沉头螺丝尺寸做了标准化设计，不需要二次修改就能直接导出工程图用于生产。另外座板的背面做了微凸的防滑纹路，安装在光滑的金属表面时，可以增加和安装面的摩擦力，避免长期使用后固定螺丝松动导致插销移位。销杆的表面处理可以根据使用场景选择镀锌、喷塑或者镀铬，户外使用时选热镀锌处理就能满足防锈要求，室内洁净环境使用可以选镀铬提升外观质感。

　　很多设计人员做插销结构时容易忽略手柄的操作空间，这款插销的手柄和座板之间预留了足够的手指操作间隙，即使是冬天戴厚棉手套操作，也不会出现手指被夹在座板和手柄之间的问题。限位结构的设计也避免了大力拨动销杆时，销杆撞击导向套导致的零件变形，长期高频使用也不会出现结构松动。整体结构没有采用弹簧等易损零件，相比带弹簧的自动回弹插销，故障率更低，维护成本几乎为零，适合不需要频繁开关、需要长期保持锁闭状态的门体使用。
