多向安装焊接式钢结构连接支座

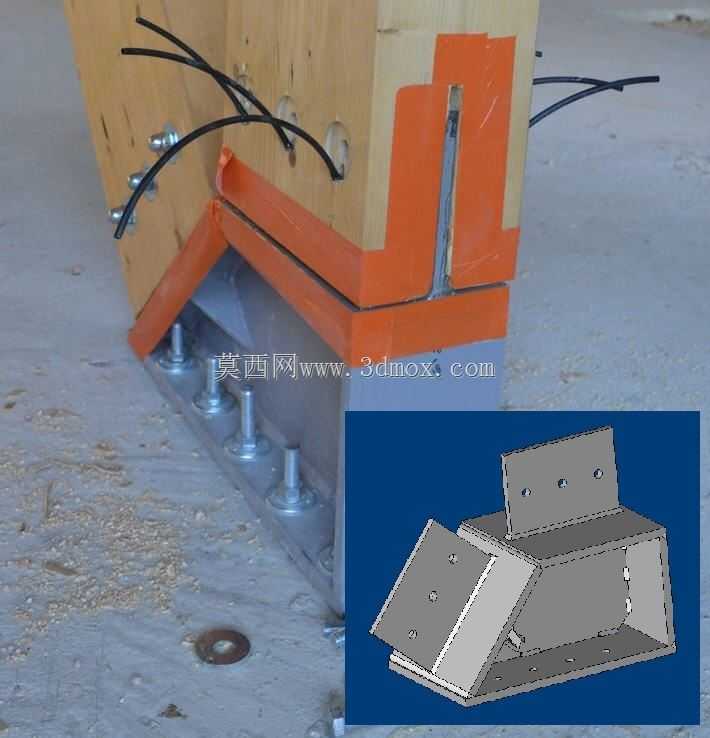

　　这类多向安装的焊接式钢结构连接支座，常应用在工业厂房围护结构安装、小型设备机架拼接、管廊支架节点固定、户外光伏支架角度调节段等场景中，核心作用是在不同走向的型钢构件之间传递荷载，同时抵消安装面存在的角度偏差，避免构件强行对接产生的装配内应力。从实际使用场景来看，很多现场施工的钢结构节点，受土建基础施工误差、型材下料公差影响，两个待连接的构件安装面往往不是完全垂直或平行的状态，常规的直角角码无法适配这种带角度的连接需求，而这类支座通过预设不同角度的安装翼板，能够直接匹配不同走向的构件对接需求，减少现场切割、修磨型材的工作量，提升现场装配效率。

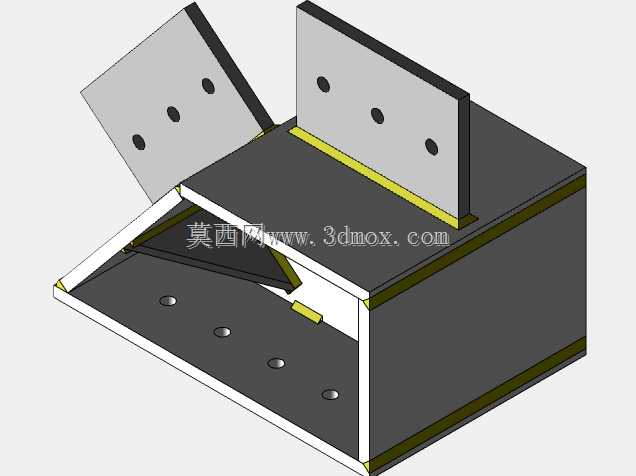

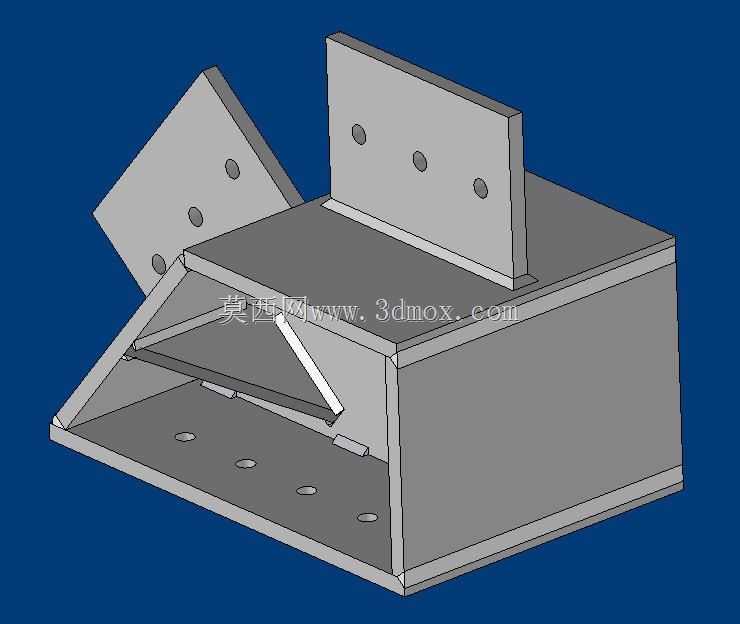

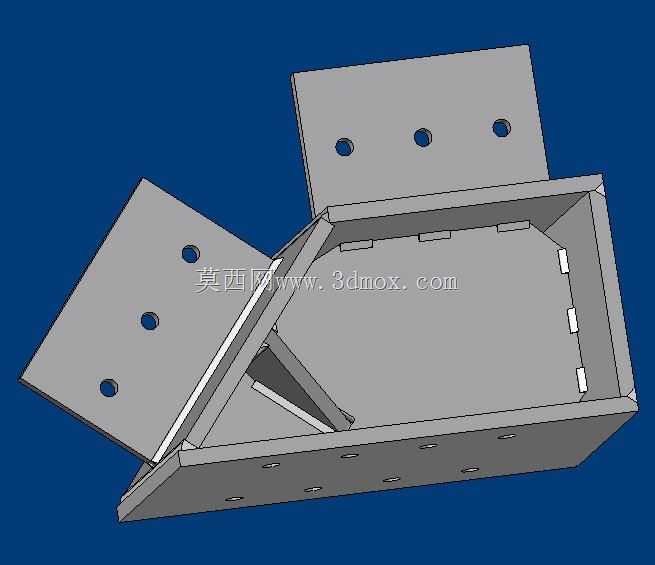

　　从功能特性上看，这个支座主体采用箱型焊接结构作为承载基体，箱型结构的抗扭、抗弯性能远优于同等料厚的折弯角码，能够承受多方向的交变荷载，不会在长期承重后出现翼板变形、焊缝开裂的问题。三个伸出的安装翼板分别对应三个不同的安装方向，其中垂直向上的翼板开有两个同轴安装孔，用于连接水平走向的竖向承重构件；侧方倾斜伸出的翼板开有三个安装孔，用于连接带倾角的斜向支撑构件，斜向支撑的作用力可以通过翼板直接传递到箱型基体上，避免应力集中在焊缝位置；底部的安装基面开有四个等距排列的安装孔，用于将整个支座固定在基础面或者下部的主结构梁上，四个孔的排布间距适配常用的槽钢、H型钢翼缘宽度，不需要额外打孔适配。

　　设计思路上，这个构件优先考虑了焊接工艺的可行性，所有翼板和箱型基体的连接位置都加设了三角形加强筋，加强筋的位置刚好对应安装孔的受力方向，当螺栓锁紧产生压紧力，或者构件承受外荷载时，作用力可以通过加强筋直接分散到箱型基体的整个壁面上，不会在翼板和基体的连接焊缝处产生过大的局部应力。所有翼板的安装孔都采用了等直径设计，适配现场常用的同规格螺栓，不需要根据不同位置准备不同规格的紧固件，降低现场物料管理难度。翼板的倾斜角度是经过受力计算确定的，刚好匹配常用的15度-30度斜撑安装角度，能够在斜撑承受竖向荷载时，将作用力分解为垂直和水平两个方向的分力，分别由底部安装面和上部竖向翼板承担，避免单个连接面受力过大。

　　从安装边界来看，这个支座的箱型基体长宽尺寸控制在常用型钢的截面尺寸范围内，安装时不会超出下部主结构梁的翼缘宽度，不会和相邻的其他管线、构件产生安装干涉。所有安装翼板的伸出长度都预留了足够的螺栓操作空间，使用常规的棘轮扳手就可以完成螺栓锁紧作业，不需要在狭窄空间内使用特殊工具。底部安装孔到基体边缘的距离满足螺栓边距的规范要求，锁紧螺栓时不会出现基材边缘被压溃的问题。斜向翼板的倾斜角度经过校核，安装斜撑构件后，斜撑的重心线刚好通过箱型基体的形心位置，不会在支座上产生额外的倾覆力矩，保证长期承重的稳定性。

　　实际选型使用时，需要注意根据实际承受的荷载大小选择对应料厚的板材制作这个支座，所有焊缝都要采用满焊工艺，尤其是加强筋和翼板、基体的连接位置，不能采用点焊固定，避免受冲击荷载时焊缝开裂。安装前需要核对各个翼板的角度和现场构件的走向是否匹配，确认底部安装孔的位置和基础预留孔对齐后再进行锁紧，斜向翼板连接的支撑构件要保证端面和翼板面完全贴合，不能有间隙，避免螺栓承受额外的剪切力。这类支座相比现场焊接的临时节点，所有安装孔的位置精度更高，构件的互换性更好，后期维护更换构件时不需要重新切割焊接，直接拆卸螺栓就可以完成构件更换，能够大幅降低后期运维的成本。在一些有防腐要求的户外使用场景，制作完成后需要做整体热镀锌处理，所有焊缝位置的焊渣要打磨干净后再做防腐，避免焊缝位置提前锈蚀影响结构强度。
