布拉森网球主题镂空纪念标牌结构设计

　　做这个镂空标牌的结构设计时，最先要考虑的是等离子切割工艺的走刀路径，所有镂空区域的转角都做了R2的圆角过渡，避免切割时锐角位置出现过烧、熔渣堆积的问题，同时也能减少后续打磨的工作量。整个标牌采用圆形外轮廓，直径控制在300mm，厚度选用2mm的冷轧钢板，这个厚度既能够保证等离子切割后板材不会出现热变形翘曲，也能满足墙面安装时的结构强度要求，不会因为轻微磕碰出现弯折变形。

　　从应用场景来看，这类镂空金属标牌主要用于网球赛事周边的场景布置，比如赛事场馆的主题墙面装饰、球迷周边收藏展示、网球俱乐部的文化墙点缀，安装时可以在标牌背面焊接两个M4的内螺纹螺柱，对应墙面打6mm的膨胀管，直接挂装即可，安装后标牌与墙面预留5mm的间隙，背后加装暖光灯带的话，光线会从镂空的文字和图案缝隙透出，形成柔和的光影效果，比普通平面印刷的标识牌更有立体感。

　　设计过程中特意把图案和文字的镂空宽度控制在8mm以上，这是等离子切割2mm钢板时的最小可靠切割宽度，要是镂空缝隙过窄，切割时熔渣会把缝隙堵死，后续清理难度极大，甚至会导致零件报废。外轮廓的边缘做了0.5mm的钝边处理，没有保留切割后的锋利毛边，避免安装和搬运过程中划伤操作人员。图案部分的文字和网球元素做了等比例排布，所有连接筋的宽度统一为6mm，保证整个标牌的结构连贯性，不会出现局部连接过窄在搬运时断裂的问题。

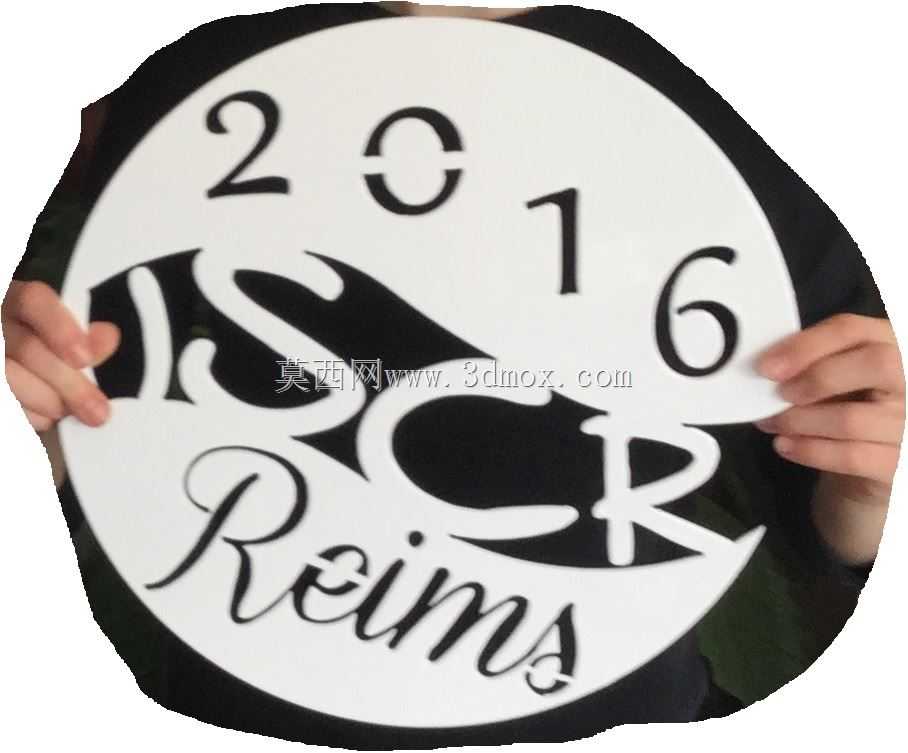

　　实际生产时，这个结构可以直接导入等离子切割设备编程，不需要额外做工艺补正，切割完成后只需要做整体喷砂、喷塑处理，就能达到成品要求，表面也可以根据需求做镀铬、仿古铜等不同的表面处理，适配不同的装修风格。安装边界上，因为整体重量只有1.1kg左右，普通的乳胶漆墙面、石膏板墙面都可以直接安装，不需要额外做墙体加固，挂装后整体突出墙面的厚度只有7mm，不会占用过多的空间，也不会因为突出过多出现磕碰掉漆的问题。

　　从结构合理性角度看，整个设计没有多余的工艺结构，所有的线条都是为了切割工艺和最终展示效果服务，没有为了追求造型做超出工艺能力的细微结构，比如没有做小于3mm的独立凸起结构，避免切割后小结构变形脱落。图案的排布上，把年份和主题文字放在视觉中心位置，网球的轮廓线条做了流畅的曲线过渡，没有生硬的折线，切割后整体视觉效果协调，不会出现局部图案拥挤或者松散的问题。

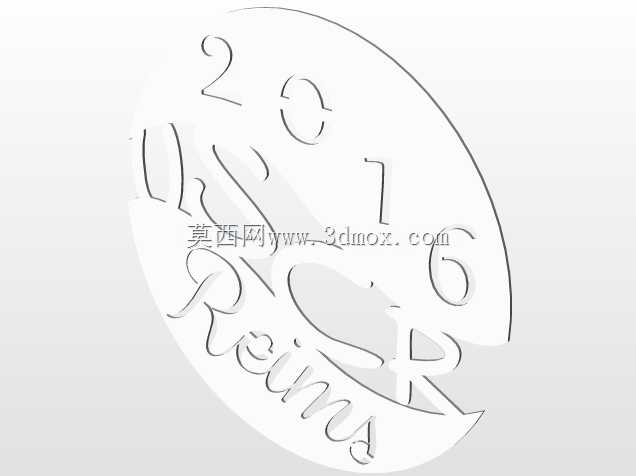

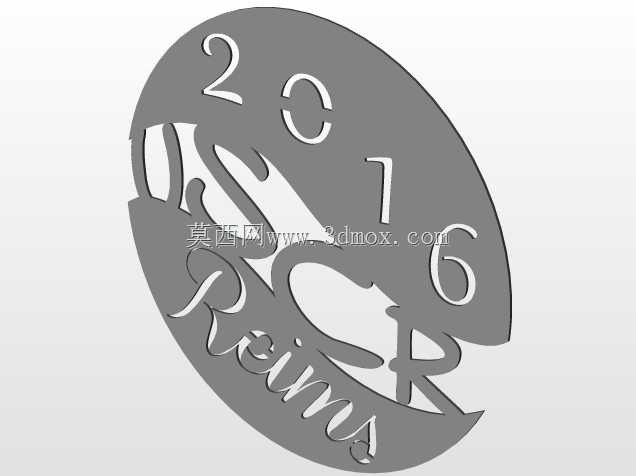

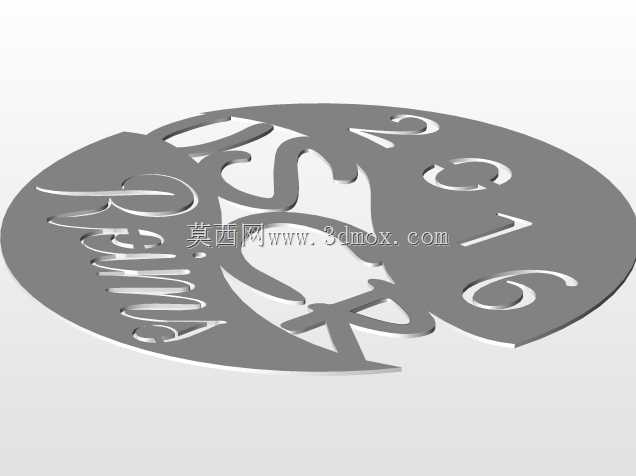

　　在做三维建模的时候，特意把所有的草图线条都做了闭合检查，没有开放轮廓或者重叠线条，避免切割编程时出现路径错误，所有的特征都是采用拉伸切除的方式生成，没有复杂的曲面特征，导出STEP或者IGES格式的时候不会出现破面，不管是用于等离子切割编程，还是用于激光切割、水切割加工，都可以直接导入使用，不需要额外修复模型。另外考虑到不同的使用需求，模型也可以等比例缩放，比如缩小到100mm直径做钥匙扣挂件，放大到800mm直径做大型户外标识，只要对应调整板材厚度和连接筋宽度，就可以适配不同的加工尺寸，不需要重新绘制图案轮廓。
